Bussmann säkringar
Eaton
Bussmann säkringar
Publicerad: 16 december 2019 · Kategori: Pdf-kataloger
Ur dokumentet

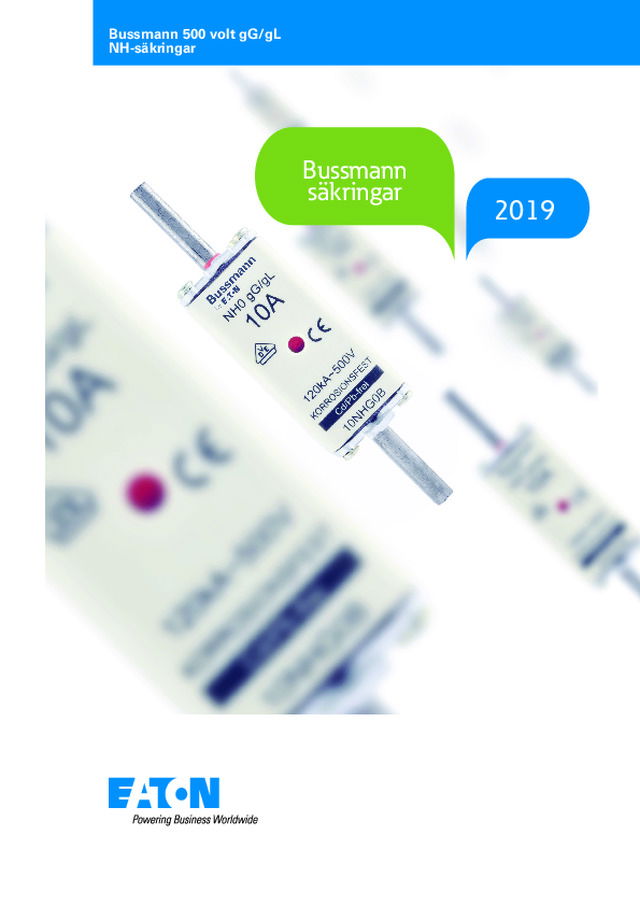

Bussmann 500 volt gG/gL NH-säkringar Bussmann säkringar 2019 Tekniska data Produktbeskrivning Katalogsymbol: Bussmanns sortiment av 500 volt NH industriella l (ampere)NHG(storlek)B fyrkantssäkringar är byggda för ett brett register Säkringsstorlek: av tillämpningar. l Standardegenskaper 000 till 4 Tekniska data: l Pålitligt dubbelt indikeringssystem l Låg temperaturökning l Volt: 500 VAC l Uppfyller globala standarder l Ampere: 2 till 1 250 A Kompatibel med Bussmann PV NH basutbud l Brytförmåga: 120 kA AC (Se datablad 10163) l Frekvensomfång: L 45-62 Hz l Driftsklass: gG/gL l Godkänd enligt standarder: l IEC 60269 l VDE 0636 l DIN 43620 l CE Mikrobrytare: l 170H0236 l BVL50 Säkringshållare (separat beställning) l Säkringshållare: 1-polig SD (storlek)-3, 3-polig TD (Storlek)-D l Säkringsskenor – vertikala: BFR-serie Säkringsfrånskiljare med brytare l – vertikala: BFD-serien Säkringsfrånskiljare med brytare l – horisontella: BFH-serien Förpackning: l MOQ 3 (storlek 000 till 3), 1 (storlek 4) Storlek – mm a4 a3 e3 2 (min.) c2 c1 e1 b f a2 a1 2 e4 e2 Bussmann 500 volt gG/gL NH-säkringar Tabell 1 NH-storlekar Storlek a1 a2 (max) a3 a4 b c1 c2 d e1 (max) e2 (max) e3 (max) e4 f (max) 000 78,5±1,5 54 45±1,5 49±1,5 15 35 10 2±0,5 41 21 16 6 8 00 78,5±1,5 54 45±1,5 49±1,5 15 35 11 2±0,5 48 30 25 6 15 68 15 35 11 2,5±0,5 48 30 25 6 15 +3 -1,5 +3 -1,5 0 125±2,5 68 01 135±2,5 75 62±2,5 68±2,5 15 40 11 2,5±0,5 48 30 25 6 15 1 135±2,5 75 62±2,5 68±2,5 20 40 11 2,5±0,5 53 40 25 6 15 02...
