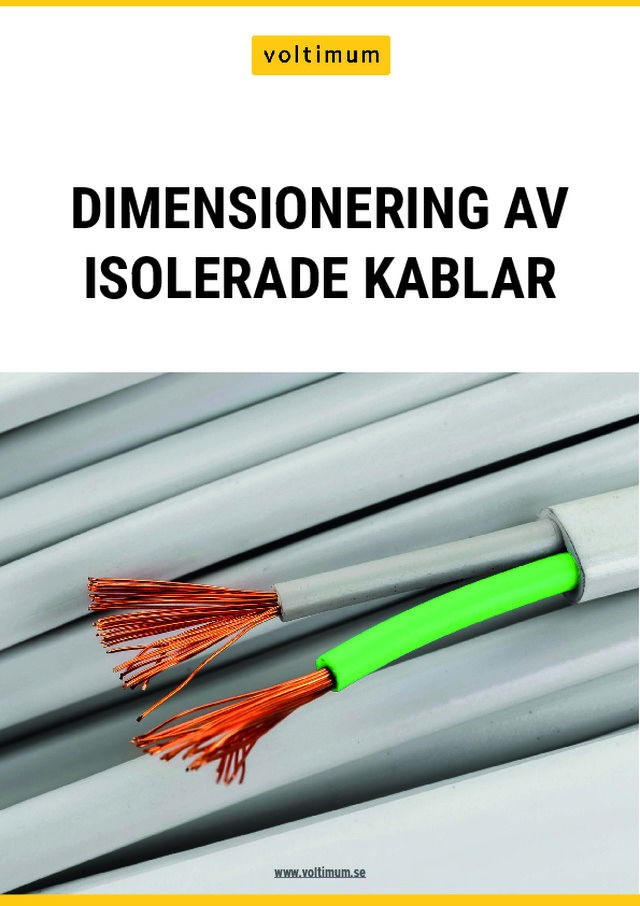

Dimensionering av isolerade kablar
Dimensionering av isolerade kablar
Publicerad: 21 april 2022 · Kategori: Pdf-kataloger
Ur dokumentet
DIMENSIONERING AV ISOLERADE KABLAR www.voltimum.se 1. ALLMÄNNA VILLKOR OCH BERÄKNINGSMETODER 1. 1. DIMENSIONERINGSPRINCIPER Arean hos ledarna i en isolerad kabel ska beräknas med hänsyn till följande parametrar, som fastställts i CENELEC Standard HD1 603: • Maximal belastning/strömvärde för kabeln med hänsyn till den utrustning och/eller installation som ska anslutas. • Maximalt tillåtet spänningsfall. • Termiska påkänningar till följd av kortslutningar. 1.2. KABELNS STRÖMVÄRDE Strömvärdet för ledare och isolerade kablar är beroende av materialet i ledaren (koppar eller aluminium) och isoleringen (vanligen XLPE2 eller PVC3), märkspänningen, antal ledare och typen av installation (öppen eller dold förläggning eller markförläggning; för enledarkablar är det också nödvändigt att känna till hur kabeln är disponerad – i plan eller i triangelformation). Detta anges vanligen i tillämpliga standarder och föreskrifter samt i tillverkarnas kataloger. Kablarnas strömvärden som anges i den ovan nämnda dokumentationen är giltiga under angivna förhållanden (vilket också framgår av dokumentationen). Om de aktuella installationsförhållandena skiljer sig därifrån, måste det verkliga strömvärdet fastställas med hjälp av en reduktionsfaktor (dessa faktorer anges också i de dokument vi har angett ovan). Grundläggande förutsättningar, som anges av tillverkare, standarder och föreskrifter är vanligen följande (andra villkor kan förekomma, beroende på tillverkare och de standarder och...
