Risker vid avbrott på PEN-ledaren

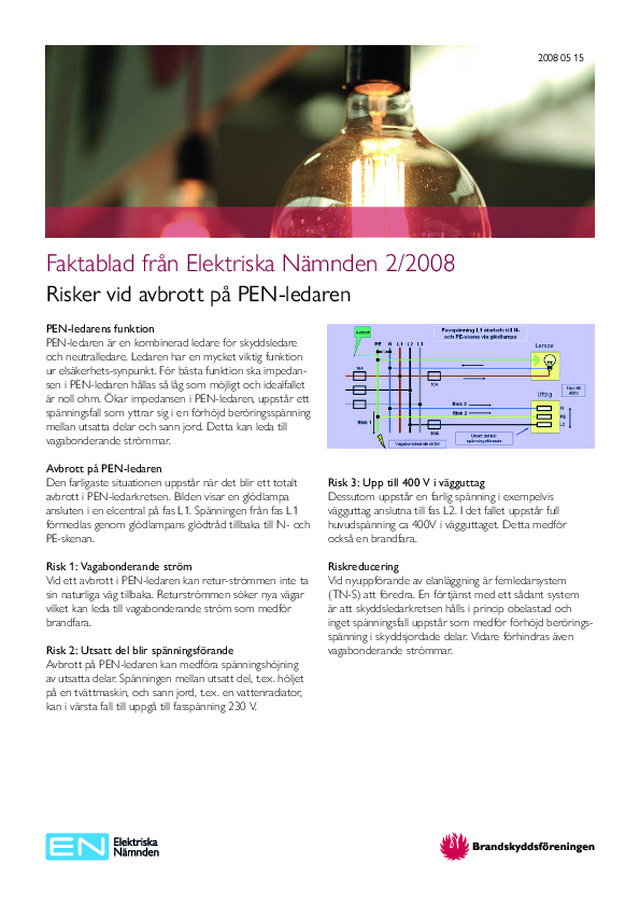

Faktablad från Elektriska Nämnden 2/2008
Brandskyddsföreningen
Risker vid avbrott på PEN-ledaren
Publicerad: 22 juni 2022 · Kategori: Pdf-kataloger
Faktablad från Elektriska Nämnden 2/2008
Ur dokumentet
2008 05 15 Faktablad frn Elektriska Nmnden 2/2008 Risker vid avbrott p PEN-ledaren PEN-ledarens funktion PEN-ledaren r en kombinerad ledare fr skyddsledare och neutralledare. Ledaren har en mycket viktig funktion ur elskerhets-synpunkt. Fr bsta funktion ska impedansen i PEN-ledaren hllas s lg som mjligt och idealfallet r noll ohm. kar impedansen i PEN-ledaren, uppstr ett spnningsfall som yttrar sig i en frhjd berringsspnning mellan utsatta delar och sann jord. Detta kan leda till vagabonderande strmmar. Avbrott p PEN-ledaren Den farligaste situationen uppstr nr det blir ett totalt avbrott i PEN-ledarkretsen. Bilden visar en gldlampa ansluten i en elcentral p fas L1. Spnningen frn fas L1 frmedlas genom gldlampans gldtrd tillbaka till N- och PE-skenan. Risk 1: Vagabonderande strm Vid ett avbrott i PEN-ledaren kan retur-strmmen inte ta sin naturliga vg tillbaka. Returstrmmen sker nya vgar vilket kan leda till vagabonderande strm som medfr brandfara. Risk 2: Utsatt del blir spnningsfrande Avbrott p PEN-ledaren kan medfra spnningshjning av utsatta delar. Spnningen mellan utsatt del, t.ex. hljet p en tvttmaskin, och sann jord, t.ex. en vattenradiator, kan i vrsta fall till uppg till fasspnning 230 V. Risk 3: Upp till 400 V i vgguttag Dessutom uppstr en farlig spnning i exempelvis vgguttag anslutna till fas L2. I det fallet uppstr full huvudspnning ca 400V i vgguttaget. Detta medfr ocks en brandfara. Riskreducering Vid nyuppfrande av elanlggning r femledarsystem (TN-S) att fredra....
