Potentialutjämning - Kabelstege
Att utföra skyddsutjämning av kabelstegar är sällan nödvändigt. Funktionsutjämning av kabelstegar är dock vanligare. Det görs i sammanhang då man vill undvika en störningsrisk på grund av potentialskillnader till kabelstegen, till exempel på sjukhus och processindustrier. En funktionsutjämningsledare får inte vara märkt med färgkombinationen grönt och gult.
Brandskyddsföreningen
Potentialutjämning - Kabelstege
Publicerad: 5 september 2022 · Kategori: Pdf-kataloger
Att utföra skyddsutjämning av kabelstegar är sällan nödvändigt. Funktionsutjämning av kabelstegar är dock vanligare. Det görs i sammanhang då man vill undvika en störningsrisk på grund av potentialskillnader till kabelstegen, till exempel på sjukhus och processindustrier. En funktionsutjämningsledare får inte vara märkt med färgkombinationen grönt och gult.
Ur dokumentet

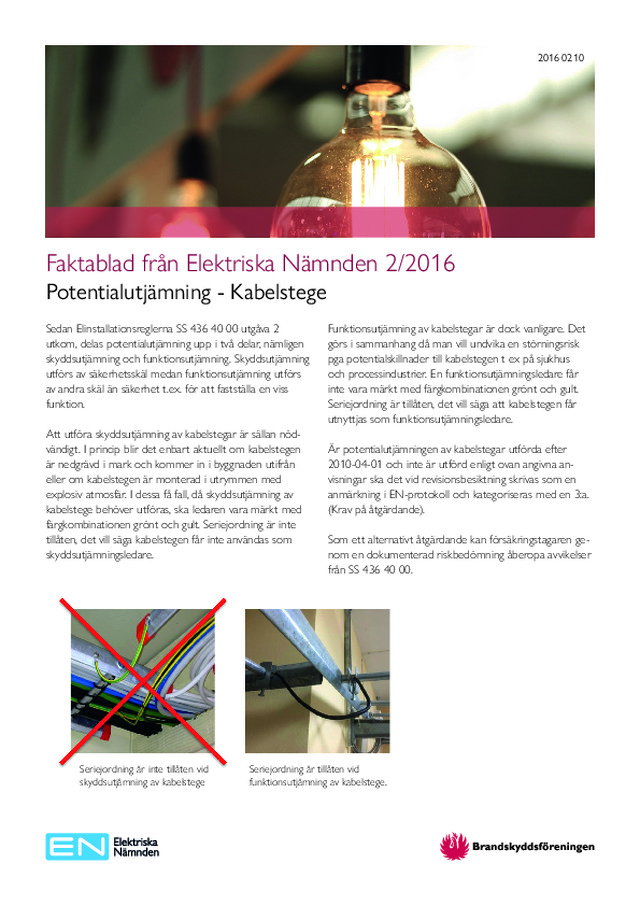

2016 02 10 Faktablad från Elektriska Nämnden 2/2016 Potentialutjämning - Kabelstege Sedan Elinstallationsreglerna SS 436 40 00 utgåva 2 utkom, delas potentialutjämning upp i två delar, nämligen skyddsutjämning och funktionsutjämning. Skyddsutjämning utförs av säkerhetsskäl medan funktionsutjämning utförs av andra skäl än säkerhet t.ex. för att fastställa en viss funktion. Att utföra skyddsutjämning av kabelstegar är sällan nödvändigt. I princip blir det enbart aktuellt om kabelstegen är nedgrävd i mark och kommer in i byggnaden utifrån eller om kabelstegen är monterad i utrymmen med explosiv atmosfär. I dessa få fall, då skyddsutjämning av kabelstege behöver utföras, ska ledaren vara märkt med färgkombinationen grönt och gult. Seriejordning är inte tillåten, det vill säga kabelstegen får inte användas som skyddsutjämningsledare. Seriejordning är inte tillåten vid skyddsutjämning av kabelstege Funktionsutjämning av kabelstegar är dock vanligare. Det görs i sammanhang då man vill undvika en störningsrisk pga potentialskillnader till kabelstegen t ex på sjukhus och processindustrier. En funktionsutjämningsledare får inte vara märkt med färgkombinationen grönt och gult. Seriejordning är tillåten, det vill säga att kabelstegen får utnyttjas som funktionsutjämningsledare. Är potentialutjämningen av kabelstegar utförda efter 2010-04-01 och inte är utförd enligt ovan angivna anvisningar ska det vid revisionsbesiktning skrivas som en anmärkning i EN-protokoll och kategoriseras med...
Öppna PDF:en
