Faktablad från Elektriska Nämnden 3/2010

Ur dokumentet

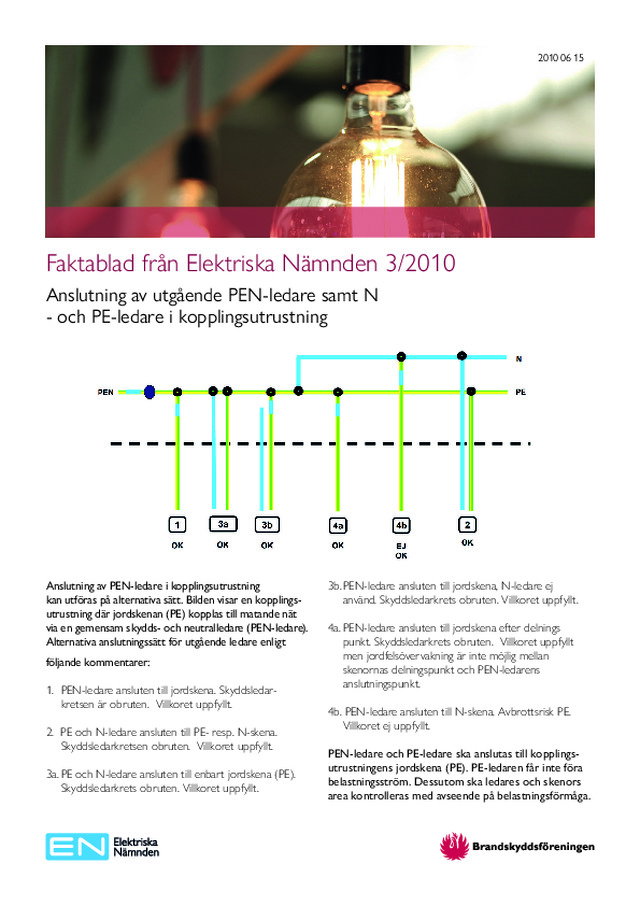

2010 06 15 Faktablad från Elektriska Nämnden 3/2010 Anslutning av utgående PEN-ledare samt N - och PE-ledare i kopplingsutrustning Anslutning av PEN-ledare i kopplingsutrustning kan utföras på alternativa sätt. Bilden visar en kopplingsutrustning där jordskenan (PE) kopplas till matande nät via en gemensam skydds- och neutralledare (PEN-ledare). Alternativa anslutningssätt för utgående ledare enligt följande kommentarer: 1. PEN-ledare ansluten till jordskena. Skyddsledarkretsen är obruten. Villkoret uppfyllt. 2. PE och N-ledare ansluten till PE- resp. N-skena. Skyddsledarkretsen obruten. Villkoret uppfyllt. 3a. PE och N-ledare ansluten till enbart jordskena (PE). Skyddsledarkrets obruten. Villkoret uppfyllt. 3b. PEN-ledare ansluten till jordskena, N-ledare ej använd. Skyddsledarkrets obruten. Villkoret uppfyllt. 4a. PEN-ledare ansluten till jordskena efter delnings punkt. Skyddsledarkrets obruten. Villkoret uppfyllt men jordfelsövervakning är inte möjlig mellan skenornas delningspunkt och PEN-ledarens anslutningspunkt. 4b. PEN-ledare ansluten till N-skena. Avbrottsrisk PE. Villkoret ej uppfyllt. PEN-ledare och PE-ledare ska anslutas till kopplingsutrustningens jordskena (PE). PE-ledaren får inte föra belastningsström. Dessutom ska ledares och skenors area kontrolleras med avseende på belastningsförmåga.
