Dragavlastare för utanpåliggande kopplingsdosor
ABB
Dragavlastare för utanpåliggande kopplingsdosor
Publicerad: 16 februari 2021 · Kategori: Pdf-kataloger
Ur dokumentet

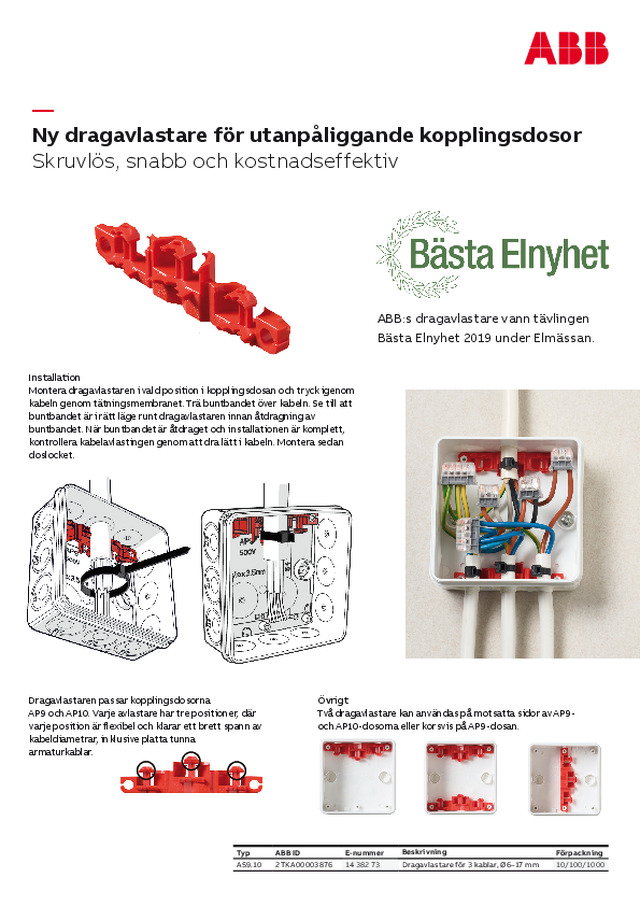

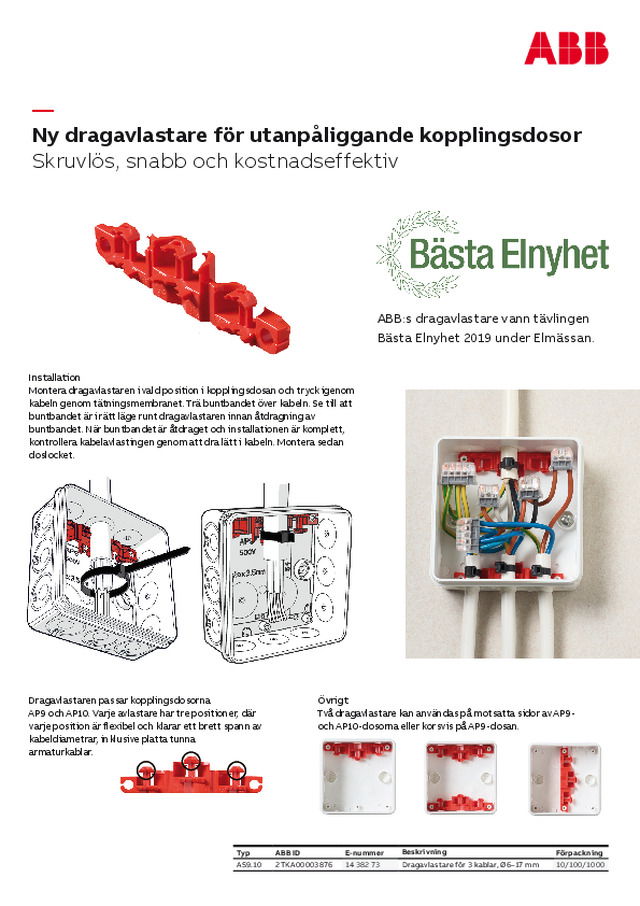

— Ny dragavlastare för utanpåliggande kopplingsdosor Skruvlös, snabb och kostnadseffektiv ABB:s dragavlastare vann tävlingen Bästa Elnyhet 2019 under Elmässan. Installation Montera dragavlastaren i vald position i kopplingsdosan och tryck igenom kabeln genom tätningsmembranet. Trä buntbandet över kabeln. Se till att buntbandet är i rätt läge runt dragavlastaren innan åtdragning av buntbandet. När buntbandet är åtdraget och installationen är komplett, kontrollera kabelavlastingen genom att dra lätt i kabeln. Montera sedan doslocket. Övrigt Två dragavlastare kan användas på motsatta sidor av AP9och AP10-dosorna eller korsvis på AP9-dosan. Dragavlastaren passar kopplingsdosorna AP9 och AP10. Varje avlastare har tre positioner, där varje position är flexibel och klarar ett brett spann av kabeldiametrar, inklusive platta tunna armaturkablar. Typ ABB ID E-nummer Beskrivning Förpackning AS9.10 2TKA00003876 14 382 73 Dragavlastare för 3 kablar, Ø6–17 mm 10/100/1000
Öppna PDF:en
