Förstå dess påverkan på elsäkerhet och regelefterlevnad
Noggrann mätning av slingimpedans (loop impedance) är en grundpelare i elsäkerheten och ger trygghet i att skyddsanordningar fungerar korrekt när ett fel uppstår. Varje beräkning, varje uppmätt värde och varje beslut vid certifiering bygger på antagandet att mätningen speglar installationens verkliga tillstånd. När detta antagande är felaktigt – även i liten grad – kan konsekvenserna bli betydligt allvarligare än många inser.
En av de vanligaste och minst förstådda orsakerna till felaktiga resultat vid slingimpedansmätning är ett fenomen som kallas RCD‑uplift. Det uppstår när förekomsten av en jordfelsbrytare (RCD) eller RCBO artificiellt höjer det uppmätta slingimpedansvärdet vid en icke‑utlösande (no‑trip) mätning. Detta skapar en skillnad mellan det uppmätta värdet och den verkliga impedansen i själva kretsen. Resultatet blir osäkerhet – just där säkerhet är som mest avgörande.
Den här artikeln ger en tydlig, teknisk förklaring av vad RCD‑uplift är, varför det uppstår och varför det inte bör ignoreras. Den belyser även de praktiska konsekvenserna för elsäkerhet, efterlevnad av SS 436 40 00 / BS 7671 samt effektiviteten vid daglig provning. Avslutningsvis beskrivs hur modern provningsteknik helt kan eliminera denna osäkerhet.
Den tekniska grunden för RCD‑uplift
Definition av RCD‑uplift och dess ursprung
Vad är RCD‑uplift?
RCD‑uplift är det extra motstånd (impedans) som introduceras av en RCD eller RCBO under en icke‑utlösande slingimpedansmätning. Detta tillkommande värde är inte en del av installationens faktiska jordfelslingimpedans, utan en artefakt som uppstår när mätmetoden samverkar med skyddsanordningen.
No‑trip‑mätning är nödvändig när man mäter slingimpedans i kretsar som skyddas av RCD, eftersom den möjliggör mätning utan att bryta matningen eller orsaka oönskad frånkoppling. Även om detta säkerställer driftskontinuitet, medför metoden en känd begränsning: det uppmätta värdet kan inkludera impedans från själva RCD:n, snarare än från ledare och jordslingsvägen.
Att förstå denna skillnad är avgörande. RCD‑uplift indikerar inte felaktig kabeldragning, dåliga anslutningar eller försämrade ledare. Det är en mätförvrängning som uppstår på grund av testförhållandena.
Orsak: Interaktion mellan testström och RCD‑komponenter

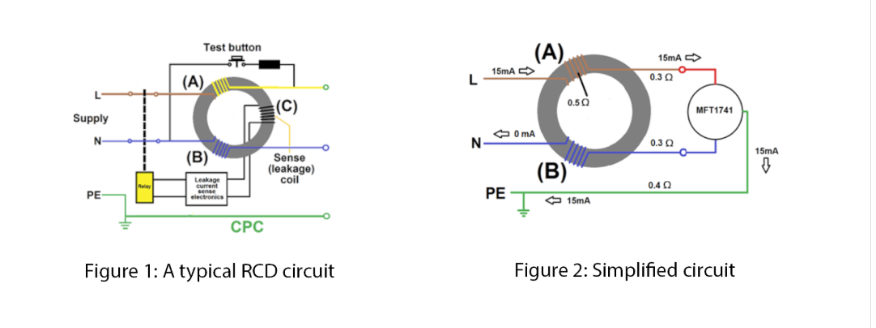

I centrum av varje RCD finns en magnetkärna som är konstruerad för att detektera obalans mellan fas‑ och neutralledare. Under normal drift förblir kärnan stabil och mycket känslig för verkliga jordfel.
Vid en no‑trip‑slingtest injicerar mätinstrumentet däremot en låg testström som är avsedd att inte lösa ut RCD:n. Under dessa förhållanden kan samspelet mellan testsignalen och RCD:ns interna magnetiska och elektroniska komponenter orsaka en partiell magnetisk mättnad av kärnan. Denna mättnad introducerar ett extra motstånd som instrumentet inte kan särskilja från kretsens verkliga slingimpedans.
Resultatet blir att instrumentet visar ett högre Zs‑värde än vad som faktiskt finns. Omfattningen av uplift varierar beroende på RCD‑konstruktion, känslighet och testsignalens egenskaper – vilket förklarar varför resultaten kan upplevas som inkonsekventa eller svåra att tolka i praktiken.
Den kritiska påverkan av RCD‑uplift på säkerhet och regelefterlevnad
Försämrad säkerhet genom felaktig felströmsberäkning
Slingimpedansmätningar används inte isolerat. De ligger till grund för beräkning av förväntad felström (PFC) och för att verifiera att skyddsanordningar kopplar bort inom föreskrivna tider vid fel.
När RCD‑uplift höjer det uppmätta Zs‑värdet framstår den beräknade felströmmen som lägre än den egentligen är. Detta kan leda till att elektrikern tror att frånkopplingstiderna är på gränsen eller acceptabla, trots att skyddets verkliga funktion vid fel inte har verifierats korrekt.
Vid ett verkligt fel får denna osäkerhet stor betydelse. Om en skyddsanordning inte kopplar bort i tid ökar risken för elchock och termiska skador avsevärt. En installation som ser korrekt ut på papperet kanske inte ger det skydd man förutsätter i praktiken.
Bristande efterlevnad av elinstallationsregler
BS 7671 / SS 436 40 00 anger tydliga maximala Zs‑värden för att säkerställa automatisk frånkoppling inom angivna tider. När RCD‑uplift påverkar mätresultaten kan en fullt fungerande installation felaktigt framstå som att den överskrider dessa gränser.
Detta placerar elektrikern i en svår yrkesmässig situation. Man kan tvingas ifrågasätta sitt eget arbete, leta efter fel som inte finns eller lämna anmärkningar som inte speglar installationens verkliga skick. På sikt undergräver detta förtroendet för mätdata och minskar värdet av dokumentation och intyg.
Operativ ineffektivitet och bortkastad tid
Utöver säkerhet och regelkrav har RCD‑uplift en påtaglig påverkan på produktiviteten. Förhöjda mätvärden leder ofta till onödiga felsökningar, upprepade mätningar och tidskrävande kontroller av anslutningar och potentialutjämning som redan är korrekta.
I miljöer där stillestånd är kritiskt ackumuleras denna förlorade tid snabbt. Det som borde vara en enkel verifiering blir istället en process präglad av osäkerhet och ifrågasättande – ofta utan någon tydlig förklaring.
Begränsning och moderna tekniska lösningar
Att förstå begränsningarna med traditionell provning
No‑trip‑slingtestning är fortsatt nödvändig, men bör aldrig betraktas som felfri. Att förstå metodens begränsningar, särskilt i närvaro av RCD och RCBO, är en del av yrkeskompetensen.
Att lita på mätresultat som kan innehålla RCD‑uplift utan att känna till risken innebär att osäkerhet förs in i säkerhetskritiska beslut. Medvetenhet i sig löser dock inte problemet – det krävs en tillförlitlig mätmetod.
Den definitiva lösningen: Avancerad slingtestteknik

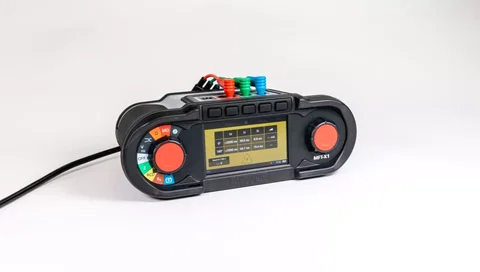

Moderna multifunktionsinstrument använder idag avancerade, patenterade mättekniker som är särskilt utvecklade för att hantera RCD‑uplift. Dessa system analyserar testsignalen på djupet och gör det möjligt att skilja mellan kretsens verkliga impedans och det tillägg som orsakas av RCD:n.
Teknologier som True Loop® identifierar och eliminerar aktivt uplift‑komponenten innan slutvärdet visas. Resultatet blir ett korrekt värde på jordfelslingimpedansen – även vid no‑trip‑mätning.
Ökat förtroende för mätresultaten

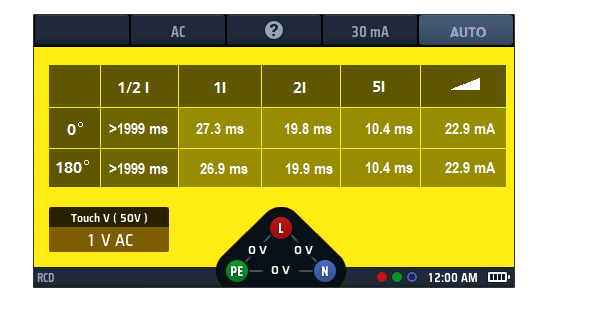

Avancerade testinstrument ger även visuell bekräftelse på att mätningen är stabil och pålitlig. Funktioner som stabilitets‑ eller förtroendeindikatorer gör att användaren i realtid kan se att yttre påverkan har hanterats och att det visade värdet går att lita på.
Detta eliminerar gissningar och återställer förtroendet för både mätningen och besluten som grundas på den.
Slutsats: Att upprätthålla en högre standard för elsäkerhet
RCD‑uplift är ett mätbart och förutsägbart fenomen som påverkar no‑trip‑slingimpedansmätning. Om det inte hanteras leder det till förhöjda Zs‑värden, felaktiga beräkningar av felström och osäkerhet i säkerhetskritiska beslut.
Dessa felaktigheter kan resultera i skenbar bristande efterlevnad av BS 7671, onödiga åtgärder och bortkastad tid – samtidigt som skyddsanordningarnas verkliga funktion vid fel döljs.
Att förstå RCD‑uplift är ett professionellt ansvar, men kunskap räcker inte i sig. Moderna mätinstrument erbjuder idag en definitiv lösning som levererar korrekta slingimpedansvärden utan att äventyra säkerhet eller driftskontinuitet.
RCD‑uplift är inte ett fel hos jordfelsbrytaren, utan en begränsning i traditionella mätmetoder. Genom att använda avancerad mätteknik kan elinstallatörer helt eliminera denna osäkerhet och säkerställa att deras arbete inte bara är regelrätt – utan grundläggande säkert.
Säkerställ att din slingimpedansmätning ger fullständig och tillförlitlig säkerhet.
