En bild säger mer än tusen ord

Publicerad: 15 september 2015 Kategori: Branschnyheter

Men om bilden är tvetydig kan den få allvarliga konsekvenser.

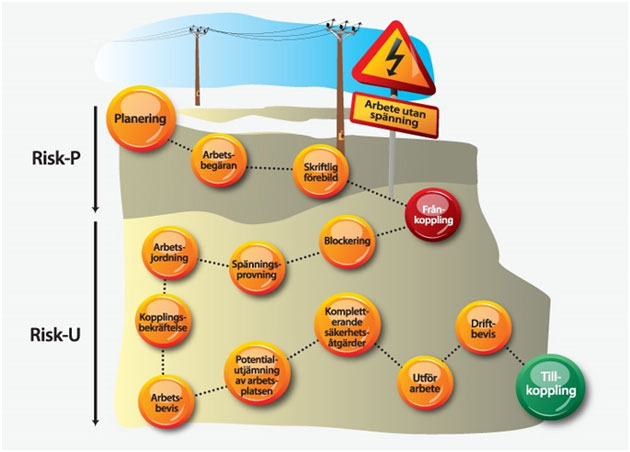

Bild 4. Exempel på arbetsflöde vid Arbete utan spänning. ESA-Arbete:14.1

Kan bilden i ESA-14 missuppfattas och i värsta fall ge grund för elolycka? Liknande bild fanns även i ESA-05 men det är först nu som bilden har börjat ifrågasättas. Kanske är det unga, för branschen nya personer, som ser bilden ur ett annat perspektiv.

I arbetsföljden för arbetsmetoden arbete utan spänning som beskrivs i bild 4 kan man se att spänningsprovningen kommer före arbetsbeviset. En av mina kursdeltagare konstaterade följande:

”När jag får arbetsbeviset i min hand så är redan spänningsprovningen utförd. Den uppgiften ligger alltså på eldriftledaren och inte på mig som elsäkerhetsledare.”

Efter detta konsaterande har jag ställt frågan om vem som gör vad i i arbetsföljden i bilden. Förvånansvärt många anser att när arbetsbevis meddelas så ska anläggningen vara spänningsprovad. Men det kan också vara så att man blandar ihop ESAs Arbetsbevis med uttrycket Permit to work, inte minst med tanke på att fler som deltar i arbete numer inte har svenska som modersmål. Ett arbetsbevis anger ju endast vilka säkerhetsåtgärder som vidtagits av bevislämnaren medan ett Permit to work är just ett tillstånd att påbörja arbetet.

Självklart kan eldriftledaren behöva utföra spänningsprovning innan arbetsjordning anbringas, till exempel vid arbetsjordning invid frånskiljningsstället. Behovet av denna spänningsprovning påverkas dock av anläggningens konstruktion.

Om elsäkerhetsledaren även innehar funktion som kopplingsbiträde stämmer bilden om kopplingsbiträdet utför arbetsjordning på arbetsplatsen. Då utför elsäkerhetsledaren i egenskap av kopplingsbiträde en spänningsprovning före arbetsjordning på arbetsplatsen. Men i alla övriga ska alltid elsäkerhetsledaren utföra spänningsprovning på själva arbetsplatsen, efter att man erhållit arbetsbeviset. Detta framgår dock inte av bilden. Inte heller av den övriga textmassan i ESA vilket får anses vara en brist i en anvisning om elsäkerhet.

Utdrag ur lokala tillämpningsanvisningar för SS-EN 50110-1.

Lokal elsäkerhetsanvisning

L6.2.1 Arbete utan spänning

Exempel på arbetsfördelning vid tillämpning av arbetsmetoden arbete utan spänning.

Frånskiljning. Eldriftledaren planerar och verkställer kopplingar inför ett arbete.
Skydd mot tillkoppling (Blockering). Eldriftledaren blockerar med skylt och där så möjligt genom låsning eller på annat sätt likvärdig åtgärd som förhindrar tillkoppling.
Spänningsprovning. Eldriftledaren kan behöva utföra kontroll av att driftspänningen är frånkopplad innan jordning och kortslutning utföres. Undantag gäller då anläggningen har ett sådant utförande att betryggande säkerhet föreligger även om jordning och kortslutning sker mot spänningssatt del, vilket kan gälla för vissa inbyggda jordningskopplare. Sådant undantag tillämpas endast då spänningsprovning inte är möjlig.
Elsäkerhetsledaren ska på arbetsplatsen alltid kontrollera att driftspänningen är frånkopplad på tidigare spänningssatta delar som arbete ska utföras på.
Jordning och kortslutning. Eldriftledaren bedömer hur jordning och kortslutning ska utföras och utför jordning och kortslutning i samband med frånkoppling. Elsäkerhetsledaren kan behöva utföra jordning och kortslutning på arbetsplatsen för att säkerställa att anläggningen blir spänningslös så länge arbete pågår.
Åtgärder när det finns spänningssatta delar nära arbetsplatsen. Elsäkerhetsledaren ska vidta lämpliga åtgärder om det finns risk för beröring av kvarstående spänningssatta delar. Säkerhetsåtgärder, till exempel genom avskärmning med isolerduk, ska säkerställa att spänningssatta delar inte kan beröras och att riskområdet inte kan nås.

Mats Jonsson, Eltrygg Miljö
