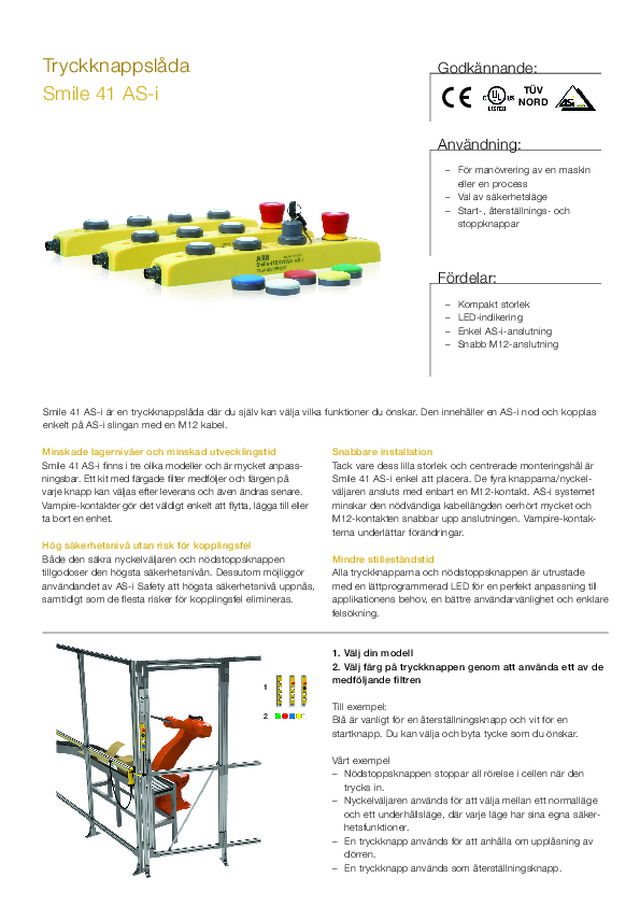

Tryckknappslåda Smile 41 AS-i

Tryckknappslåda Smile 41 AS-i Minskade lagernivåer och minskad utvecklingstid Smile 41 AS-i finns i tre olika modeller och är mycket anpass-ningsbar. Ett kit med färgade filter medföljer och färgen på varje knapp kan väljas efter leverans och även ändras senare. Vampire-kontakter gör det väldigt enkelt att flytta, lägga till eller ta bort en enhet. Hög säkerhetsnivå utan risk för kopplingsfel Både den säkra nyckelväljaren och nödstoppsknappen tillgodoser den högsta säkerhetsnivån. Dessutom möjliggör användandet av AS-i Safety att högsta säkerhetsnivå uppnås, samtidigt som de flesta risker för kopplingsfel elimineras. Godkännande: Användning:   – För manövrering av en maskin  eller en process   – Val av säkerhetsläge   – Start-, återställnings- och  stoppknappar Fördelar:   – Kompakt storlek   –  LED-indikering   –  Enkel  AS-i-anslutning   –  Snabb  M12-anslutning Smile 41 AS-i är en tryckknappslåda där du själv kan välja vilka funktioner du önskar. Den innehåller en AS-i nod och kopplas enkelt på AS-i slingan med en M12 kabel.   1. Välj din modell2. Välj färg på tryckknappen genom att använda ett av de medföljande filtren Till exempel:Blå är vanligt för en återställningsknapp och vit för en startknapp. Du kan välja och byta tycke som du önskar. Vårt exempel    – Nödstoppsknappen stoppar all rörelse i cellen när den  trycks in.   –  Nyckelväljaren används för att välja mellan ett normalläge  och ett underhållsläge, där varje läge har sina egna säker-hetsfunktioner.   –  En tryckknapp används för att anhålla om upplåsning av  dörren.   –  En tryckknapp används som återställningsknapp. 1  2  TÜV NORD Snabbare installation Tack vare dess lilla storlek och centrerade monteringshål är Smile 41 AS-i enkel att placera. De fyra knapparna/nyckel-väljaren ansluts med enbart en M12-kontakt. AS-i systemet minskar den nödvändiga kabellängden oerhört mycket och M12-kontakten snabbar upp anslutningen. Vampire-kontak-terna underlättar förändringar. Mindre stilleståndstid Alla tryckknapparna och nödstoppsknappen är utrustade med en lättprogrammerad LED för en perfekt anpassning till applikationens behov, en bättre användarvänlighet och enklare felsökning.

2TLC172089L3401 Teknisk data  - Smile 41 AS-i Functonal Safety Data IEC/EN 61508-1…7EN 62061EN ISO 13849-1EN 60947-5-1 & -5EN ISO 13850:2008 SIL3: PFD avr : 2,95x10 -6 , PFH d : 6,95x10 -9  SIL3Upp till PL e/Kat.4  - MTTF d : Hög För nödstoppsknapp / säkerhetsstoppknappFör nödstoppsknapp / säkerhetsstoppknapp Certifikat Certifikat och manualer med ytterligare information kan hittas på www.abb.se/jokabsafety AS-i-profil Säker nod: S-7.B.0 Icke-säker nod XXXXA: S-7.A.0 Icke-säker nod XXXXN: S-7.0 Adressering M12-kontakt Nodadress vid leverans Upplysta tryckknappar: 0, Nödstoppsknapp: 31, Nyckelväljare: 30 Reaktionstid över AS-i buss 5 ms (+ reaktionstid för säkerhetsmonitor) EN ISO 13850:2008 30 VDC, AS-i buss. Tolerans 26,5 – 31,6 VDC. Total strömförbrukning Nödstoppsknapp: 80 mA, upplysta tryckknappar: 150 mA, nyckelväljare: 80 mA Kapslingsklass IP65 Temperatur -25…+50°C Storlek 70,5 x 40 x 260 mm (+13,5 mm M12-kontakt)  Vikt 0,19 kg Färg Låda: gul, nödstoppsknapp: röd, upplyst tryckknapp (utan färgfilter): vit, nyckelväljare: grå Kontakt M12-4 stifts hane Nödstoppsknapp: Upplyst tryckknapp: Nyckelväljare: Manöverkraft 22 ± 4 N 7 ±3 N 1,3 Nm max Manöverrörelse 4 mm till låsning Ca 4 mm ± 45° Mekanisk livslängd 50 000 operationer 1000000 30000 Överensstämmelser Europeiska Maskindirektivet  2006/42/EC; EN 61508:2010, delarna 1-7; EN 62061:2005; EN ISO 13849-1:2008; EN ISO 13849-2:2012; 60947-5-5:2005 Modeller och orderinformation Smile 41 WWWWN AS-i 2TLA030056R0000  4 tryckknappar En icke-säker AS-i-nod Smile 41 EWWWA AS-i 2TLA030056R0100  1 nödstopp + 3 tryckknappar En icke-säker och en säker AS-i-nod Smile 41 EKWWA AS-i 2TLA030056R0200  1 nödstopp + 1 nyckelväljare + 2 tryckknappar En icke-säker och två säkra AS-i-noder Nyckel till nyckelväljare (reservdel) 2TLA030059R1500  Nyckel till nyckelväljare (reservdel) Kit med färgade filter (reservdel) 2TLA030059R2600  Blå, grön, röd, vit, gul AS-i T-kontakt med M12 2TLA020073R0000  Platt kabelkontakt till M12 Utökad icke-säker slav (A/B)   Levereras med Smile 41 AS-i Kablarna mellan Smile 41 AS-i och AS-i T-kontakten skall vara M12 han- + honkablar med 5 ledare. För kablar med M12-kontakter, se vår produktlista ”Tillbehör, kontakter och kablar” Kontakter Brun (1) AS-i + Vit (2) används ej Blå (3) AS-i - Svart (4) Används ej Not: Färger enligt ABB Jokab Safetys standardkablar ABB ABJokab Safetywww.abb.se/jokabsafety Alla mått i mm  40 33.5  210  M5 (2X)  260  13.5 60 36 26 11 39 71 Dimensioner Smile 41 AS-i
