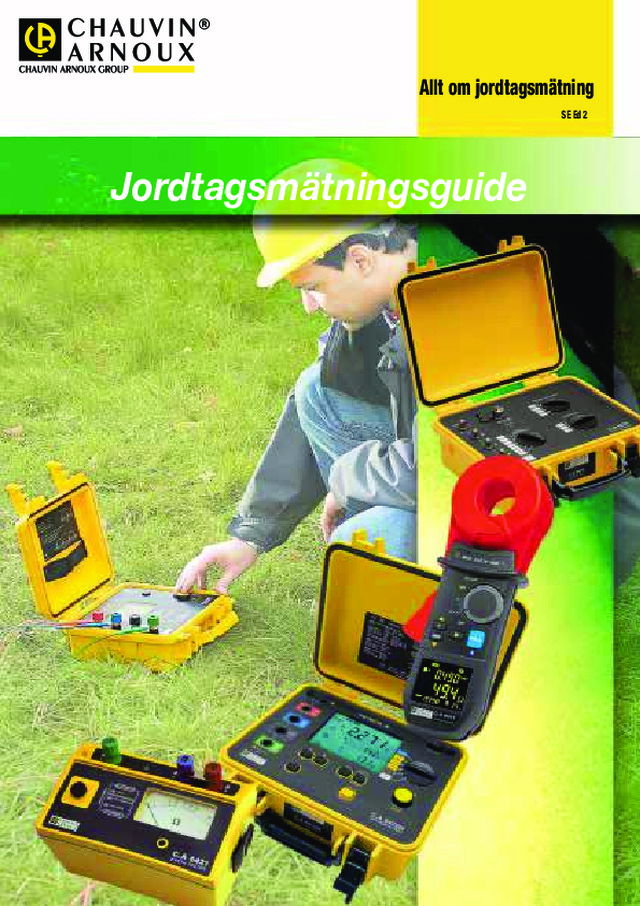

Jordtagsmätningsguide

Allt om jordtagsmätning SE Ed 2 Jordtagsmätningsguide

z 2 Jordtagsmätning En av de grundläggande och förebyggande åtgärder som kan göras för att öka elsäkerheten i både hushåll och indu-strier är att ordna med en bra skyddsjord. Om det inte finns ett jordtag, kan människors liv vara i fara samt elektriska installationer och utrustning kopplad till den skadas.Ett enskilt jordtag är inte nog för att kunna garantera säker-het. Endast regelbundna besiktningar och kontroller kan bevisa att den elektriska installationen fungerar som den ska. Det finns en mängd olika sätt att göra en kontroll av ett jord-tag på, beroende på typ av installationssystem, om nolledare finns samt om det är ett hushåll, en industri, ett stadsnät. Samt om det finns möjlighet att arbeta i spänningslöst till-stånd. Kontroll av jordtag görs för att få ett jordtagsvärde som indi-kerar jordtagsresistansen. Ett jordtagsvärde är övergångsre-sistansen mellan jordtaget och sann jord. Varför är jordning en nödvändighet? Med jordning menas att en anslutning mellan en given punkt i nätet, installationen eller en maskin och ett jordtag finns. Detta jordtags är en ledande del som sätts i jord eller i ett annat kemiskt ledande matrial som har elektrisk kontakt med jorden. (Mer information finns hos EBR). Jordning innebär användandet av en ledande metall för anslutning mellan jordtaget till metallchassit som kan komma i kontakt med en elektrisk ström genom ett isola-tionsfel i en elektrisk utrustning. Då uppstår ingen fara för människor för felströmmen kommer att gå till jord. Om det inte finns någon jordning kan en människa som rör objektet få strömgenomgång, vilket kan vara livsfarligt beroende på strömnivån. Jordning gör alltså att läckströmmar säkert leds till jord, det bör finnas automatik som kan stänga av en elanläggning i händelse av fel. Därför är korrekt jordning viktig för utrust-ning och människor i händelse av höga felströmmar eller blixtnedslag. Exempel: Om isolationen i en last är felaktig, kommer felströmmen att dras till jord via skyddledaren (PE). Beroende på storleken på värdet, kommer felströmmen innebära att installationen kopplas ifrån om en jordfelsbry- tare löser ut. RCD LOAD R transfo R earth 3 2 1 N PE Vad ska jordtagsvärdet ha för resistans? Innan jordtagsmätning görs, är det första som måste göras att finna ett högsta acceptabelt värde för anläggningen. Det värdet beräknas fram och är beroende av anläggningstyp samt olika länders förordningar. Även vilken typ av installa-tion samt nätverk är av betydelse. I Sverige fås mer information hos Svensk Energi rekommen-dationer EBR 300 som behandlar jordning.

z 3 Som ett exempel, låt oss ta ett TT-system:För att kunna ha säkra elmiljöer för människor, måste en elinstallation vara utrustad med ett skydd som löser när det finns en felspänning i installationen som överskrider ett spänningsvärde som är farligt för människor. Flera studier har visat att en spänning som är acceptabel för människor är 50 V i torra utrymmen. Denna berörings-spänning är lägre i fuktiga miljöer som badrum och här gäller 25 V. Exempelvis för en industri är jordfelsbrytare (RCD) ansluten till skyddsjord som tillåter en ström upp till 500 mA. Enligt Ohms lag: U = RI Är detta fall: R = 50 V / 0.5 A = 100 Ω För att säkerställa att det inte finns personfara eller risk för elektrisk utrustning, måste jordtagets resistans vara mindre än 100 Ω. Beräkningen ovan visar att värdet beror på strömmen på den jordfelsbrytare som övervakar elinstallationen. Det finns en tabell för att se resistansen i förhållande till jord-resistansen, den är i exemplet nedan är specificerad enligt NF C 15-100 standard. Maximal resistans på jordelektroden med jordfelsbrytarens nominella ström Max nominell ström på RCD (I∆n) Max resistans på jordtaget för anslutning till skyddsjord (Ohm) Låg känslighet 20 A 10 A 5 A3 A 2.5 5 1017 Medel känslighet 1 A 500 mA300 mA100 mA 50 100167500 Hög känslighet ≤ 30 mA 500 I Sverige gäller generellt att; frånkopplingstider i tabell 41.1 ska användas upp till 32 A. Vad är ett jordtag gjort av? Jordtaget Det finns flera olika sätta att installera ett jordtag på, bero-ende på land, typer av system, samt regler. I Sverige, används följande typer: • djupjordtag • ytjordtag • stråljordtag Som kan göras med; • plattor av järn • spett och "kråkfot" • nät av järn • kabel i mark • borrning i berg med ledande massa Load centre Earth distribution block Main earth terminal (or measurement bar) Protective conductors of the different circuits Bare copper conductor 25 mm Sheath Inspection hole Cement Optionearth stake Underground earth loop option Main protective conductor Oberoende av vilken typ av jordtag som används, är det viktigt att det har en bra kontakt med jord så att god för-bindelse finns mellan jord och jordtag. Det ska dra åt sig läckströmmar som kan uppkomma vid ett fel. Kvaliteten på en jordning är beroende av framför allt tre saker: • typ av jordtag • skyddsledare • typ av mark samt markresistansen på den, det är därför viktigt att mäta markresistansen innan ett nytt jordtag installeras.

z 4 Andra problemområden Hela jordningssystemet i en byggnad är ansluten till jord-taget. Jordningssystemet består av följande delar: jordtaget, jordens anslutning, skyddsledaren, huvudpotentialen och lokala potentialer. Individual protective conductors Earth circuit in a collective building Main protectiveconductor Functional earthingconductors Main earth terminal Measurement bar Earth conductor Earth electrode Metal pipes Main equipotential bond Markresistivitet Markresistivitet (ρ) uttrycks i Ohm per meter ( Ω m). Detta värde är en teoretisk resistans i Ohm i formen av en kub med en storlek av 1 m 2 och en längd om 1 m. Genom att mäta den, kan man enkelt se jordens förmåga att leda elektriska strömmar. Desto lägre markresistivitet, ju mindre kabel behöver läggas ut för att säkerställa en låg resistans.Resistansen varierar beroende på vilken typ av jord det är, dessutom hur fuktig den är samt på temperaturen (frost ökar resistansen). Det är därför som jordresistansen förändrar sig beroende på årstid samt på övriga mätförhållanden. När temperatur och fuktighet är stabila i jorden blir även mätre-sultaten mer repeterbara. Det rekommenderas att alltid trycka ned hjälpspetten 30-40 cm. Variationer över året för ett jordtag. (Jordning: jordtag varierar över året) Ohms January Mar ch May July Sept. Nov . January Mar ch May July 80 60 40 20 0 Electrode depth 3 m Electrode depth 1 m

z 5 Typiska markresistivitetsvärden Typ av jord Resistans Myr 5 till 40 Lerjord 20 till 200 Matjord 10 till 150 Jurasten 30 till 40 Sandlera 50 till 500 Sand 200 till 2500 Kal stenig mark 1 500 till 3 000 Gräsbevuxen stenig mark 300 till 500 Mjuk kalksten 100 till 1000 Splittrad kalksten 500 till 2 000 Morän 30 000 Granit och sandsten 1 500 till 50 000 Sten av granit och sandsten 1 000 till 60 000 Varför markresistivitetsmätning är så bra att göra Genom att mäta markresistivitet fås enkelt: • Platsen där jordtaget ska grävas ner. • Definition på den elektriska specifikationen alltså storle-ken på jordtaget. • Optimera kostnaden för att sätta jordtaget, då beräk-ning av storlek kan göras snabbt. Som ett resultat av detta görs dessa mätningar även vid nyanläggning av transformator och distributionstationer där det är viktigt att välja bästa möjliga jord för jordelektroden. Metoder för att göra en markresistivitetsmätning Det finns olika metoder för att mäta markresistivitet. De två mest använda metoderna är med "4 hjälpspett", då finns det två metoder: • WENNER metoden som är användbar för att göra mätningen vid ett djup. • SCHLUMBERGER metoden vilken är användbar för mätning vid olika djup samt se den geologiska profi-len på jorden. Wennermetoden (vanligast) Mätprincip Fyra hjälpspett sätts upp på en rak linje, med lika långt avstånd "a" emellan, i Sverige är "a" = 3 m.Generering av en mätström från jordbryggan sker "I" mellan de två yttre hjälpspetten (E och H).Potentialen av ΔV mäts då med mellan de två centralt pla- cerade hjälpspetten (S och ES). Instrumentet som används är en jordbrygga med 4 ingångar som ger en mätström och kan mäta ΔV värdet.Resistansvärdet R som avläses på jordbryggan kan användas för att beräkna markresistiviteten med följande formel: ρ = 2 π a R Där ρ är markresistivitet i Ω m vid punkten 0, på djupet h = 3a/4 a är mätavståndet i m R är värdet (i Ω) på resistansen avläst på jordbryggan För dessa mätningar rekommenderar EBR att avståndet "a" ska vara 3 m. Mätningen görs i tre olika riktningar, där lägst markresistivitet fås sätts jordtaget. 3a a a 0 h = 3/4 a E(X) S(Y) H(Z) ES(Xv) a/2 a G V OBS: benämningarna X, Xv, Y och Z är lika med de äldre namnen på hjälpspetten E, Es, S och H. Schlumbergermetoden Mätprincip Schlumbergermetoden baseras på samma mätprincip. Den enda skillnaden är positioneringen av hjälpspetten: - avståndet mellan de 2 yttre hjälpspetten är 2d - avståndet mellan de 2 inre hjälpspetten är A resistansvärdet R som läses av på jordbryggan kan använ- das för att beräkna markresistivitet med följande formel: ρ S = (π.(d²-A²/4).R S-ES ) / 4 Denna metod sparar mycket tid på fältet, speciellt när flera markresitivitetsmätningar ska göras för att få en gelogisk profil på jorden. Mycket av den sparade tiden kommer från att endast de yttre hjälpspetten behöver flyttas. Denna metod används inte i Sverige. För mer information se EBR.

z 6 2d d a 0 h = 3/4 a E(X) S(Y) H(Z) ES(Xv) d G V Medan Schlumbergermetoden spar tid, är Wennermetoden mer känd och ofta använd. Även den matematiska formeln är mycket enklare. Många Chauvin-Arnoux jordbryggor har formlerna inlagda för automatisk beräkning av markresistivitet, oberoende av vilken mätmetod som används. Metoder för att mäta jordmotstånd på ett redan existerande jordtag De olika metoderna: Markresistivitetsmätning som har presenterats används vid sättande av ett nytt jordtag.För redan existerande jordtag används mätmetoder som säkerställer deras säkerhetsnivå i enlighet med deras konstruktion och jordtagsvärde. Olika mätme-toder kan användas, men det är beroende av hur jordtaget är konstruerat, om det är möjligt att skilja ifrån och mäta enskilt (som t ex på en fångstarm) eller om en resulterande mätning ska göras, där samtliga jordtag på den ingående gruppen är anslutna under mätningen. I Sverige mäts det resulterande värdet, utan att kopp-la loss jordklämman vid underhållskontroll. Jordtagsmätning på en installation som endast har ett jordtag Det är viktigt att komma ihåg att jordtagsmätning görs med 2 hjälpspett. Denna metod är referensen i alla elektriska installationer och används för att säkert och med en hög repeterbarhet mäta jordtaget. Mätprincipen är att använda en jordbrygga G och att injecera en växelström (I) igenom hjälpspett H och tillbaka genom hjälpspett E. Spänningen V mellan hjälpspett E och punkten i jord där potentialen är noll mäts med ett hjälpspettet S. Resistanen kan då beräknas genom att dela spänningen som mäts av strömmen som injeceras (I), med denna formel: R E = U ES / I EH OV I flowing in the earth H(Z) S(Y) E(X) Earth electrode to be tested G V Viktigt: En felström går initialt via kontaktresistansen på jordtaget. Ju längre bort från jordtaget, tenderar de parallella kontaktre-sistanserna att bli oändliga vilket ger en ekvivalent resistans nära noll. Över denna gräns, oberoende av felströmmen, blir potentialskillnaden noll.Det betyder att runt jordtaget, finns det en influenszon, jord-tagets utbredning vilkas storlek och utbredning är okända på grund av markförhållanden. Var noggrann med att hjälpspettet S (spänningspotential hjälpspett) är i sann jord och hamnar utanför jordtagets utbredning där ström (I) flyter. Influence zone E Influence zone E Influence zone H Overhead view u = ov Influence zone H E H E H Eftersom strömmen beror på markresistiviteten är det svårt att vara säker på att jordtagets utbredning kan undvikas. Det bästa sättet att verifiera mätningen är därför att repetera mätningen och flytta på hjälpspett S för att säkerställa att mätningen blir repetitiv. I Sverige underhållsmäts jordtag med att placera hjälpspet-ten på 40 m och 80 m på en rak linje från jordtaget. Mer information se EBR 301.

z 7 3-tråds metoden (ibland kallad 62 % metoden) Denna metod kräver att två hjälpspett används för att injecera ström som kan ge 0 V i spänningspotential. Placeringen av de två hjälpspetten i relation till jordtaget E som ska mätas är viktig. För korrekt mätning, får inte spänningspotential hjälpspettet S sättas i jordtagets utbredning. Vilken kan komma från E & H och är orsakad av strömmen som flyter i jordtaget (I). Erfarenhet från verkliga förhållanden på fältet visar att den bästa metoden för en hög mätsäkerhet är att placera hjälpspett S på cirka 62 % av avståndet från E på en rak linje EH. Du behöver verifiera att mätningen inte varierar när hjälpspett S flyttas ± 10 % (S’ och S”) på varje sida om den första posi-tionen på linjen EH. Om mätresultatet varierar, betyder det att hjälpspettet S inte är i sann jord, hjälpspettet S måste då placeras på ett längre avstånd från jordtaget och mätningen göras om. Minst 2 m i taget ska S flyttas så att en potentialkurva framträder. Sverige använder vi inte 62 % metoden, istället rekommen-derar EBR att mätning görs på en rak linje och hjälpspetten placeras på 40 m (S) och 80 m (H) ifrån varandra. E S' S S'' D OV V 0 52 % 62 % 72 % 100 % a C H Potential in relation to S Earth bar Disconnect the earth bar before measuring Exempel: Mätning vid olika avstånd R1 till R9 från 10 till 90 % av avståndet SH 0 Percentage Distance Ohm value 0 % 0 0 10 % 10 11.4 20 % 20 28.2 30 % 30 33.1 40 % 40 33.9 50 % 50 34.2 60 % 60 35.8 70 % 70 37.8 80 % 80 57.4 90 % 90 101.7 1 R1 R2 R3 R4 R5 R6 R7 R8 R9 2 3 4 5 6 7 8 9 10 20 40 60 80 100 120 Spänningspotential kurva Triangelmetoden (med två spett) För denna metod används två hjälpspett. Denna metod kan användas istället för 62 % metoden när det inte finns tillräckligt avstånd från jordtaget E.Utförande: • Sätt upp hjälpspetten S och H så att jordtaget E och hjälpspett S och H formar en liksidig triangel. • Första mätningen görs med S på en sida och sedan görs mätning med S på den andra sidan. Om de två mätvärden som fås har en mycket stor skill-nad, påverkas hjälpspett S av jordtagets utbredning. Avståndet måste då ökas på hjälpspetten mätningen görs om. Mätresultatet tillåts variera några procent mellan de två mätningarna. Mätresultaten av denna mätning kan vara osäker då även om mätvärdena är ungefär lika så kan jordtaget påverka mätningen.För att vara säker på mätresultatet, repetera mätningen efter att ha ökat avståndet på hjälpspetten. För mätningar i Sverige rekommenderar vi att följa EBR. Zone of influence Zone of influence S(Y) (2nd measurement) S(Y) (1st measurement) H(Z) Earth electrode to be tested E(X)

z 8 4-tråds jordtagsmätning 4-tråds jordtagsmätning är baserat på samma princip som en 3-tråds mätning, med tillägget att en extra anslutning mellan jordtaget och jordbryggan kan mätas. Denna metod ger en bättre upplösning (cirka 10 gånger bättre än 3-trådsmetoden) det betyder att resistansen av mätledningarna kan kompenseras bort. Denna funktion är praktisk att använda för att mäta mycket låga jordtagsvärden, därför är den använd där mätresultatet endast är några Ohm. I Sverige används generellt 3-trådsmetoden även för dessa typer av mätningar. H S H S ES E OBS! Att öppna jordklämman Fördelen med 3-tråds och 4-trådsmätning är att de kan utföras på en icke späningssatt anläggning. För dessa två typer av mätning kan även jordklämman öppnas och göra en enskild jordtagsmätning för att säkerställa att det upp-mätta värdet verkligen är jordtaget. Det kan annars finnas jordförbindningar mellan olika jordtag orsakade av till exempel metallrör som vatten- eller gasrör. Jordtagsmätning med jordklämman ansluten kan även mäta dessa oönskade jordförbindningar. Det kan medföra att jordtagsvärdet blir onormalt högt (om en metallledare är utbytt mot ett isolationsmatrial till exem-pel). Finns osäkerhet vid mätning av ett jordtag ska alltid jordklämman öppnas för att få rätt mätvärde. I Sverige gäller följande;För att kontrollera ett nysatt jordtag, ska mätning göras med öppnen klämma, så kallad enskild jordtagsmätning. Samt vid underhållsbesiktning med stängd jordklämma, så kallad resulterande jordtagsmätning.  Det kan vara farligt att öppna jordklämman! 62 %-metoden (ett hjälpspett) (endast för TT eller oberoende IT system) Med denna metod behöver inte jordklämman öppnas, dess-utom behövs bara ett hjälpspett (S).Med denna metod fungerar jordsystemet på distributions- transformatorn som H hjälpspett och PE skyddsledaren som extra skyddsjord och ett E hjälpspett. R transfo R earth E H Fuses / Circuit-breaker 100 % 0 % 62 % S PE 3 2 1 N RCD Mätningen är i princip som en normal 62 % jordtagsmätning.S hjälpspettet sätts så att avståndet mellan E-S är lika med 62 % av det totala avståndet (avståndet mellan E och H.

z 9 Som ett resultat av det kommer S hjälpspett att vara i den neutrala "0 V spänningspotentialen, alltså sann jord".Jordtagsresistansen beräknas genom att dela den upp-mätta spänningen med den injecerade strömmen.Skillnader mot en normal 62 %-mätning: • Drivspänningen för mätningen kommer från huvudspän-ningen istället för batterier. • Endast ett hjälpspett behöver användas (S) så mätningen kan göras snabbt. • Det är inte nödvändigt att koppla ifrån jordklämman. Det sparar även tid och mätningen görs säkert. Fas-PE skyddsledarmätning (endast på TT system)I stadsnät, är det ofta svårt att mäta jordtagens resistans med hjälpspett, därför att det är omöjligt för betong, asfalt eller utrymmet. Därför finns det i standarden för elektriska installationer möjlighet att mäta loopimpedans där det är omöjligt att använda hjälpspett.IEC 60364-6: "OBS: om det är omöjligt att mäta RA, kan denna mätning ersättas av en loopimpedans mätning." Därför kan loopimpedansmätning användas för jordtags-mätning i stadsnät utan hjälpspett, med hjälp av huvud-spänningen.Loopimpedans mätning inkluderar både jordtagets samt alla ingående resistanser på kablar och transformatorer till jord. R transfo R earth Fuses / Circuit-breaker PE 3 2 1 N RCD Det sanna jordtagsvärdet är därför lägre än det uppmätta: R uppmätt R jordtag OBS: På TN eller IT (oberoende) system, kan loopimpedansen användas för att beräkna kortslutningströmmen för korrekt beräkning av skyddsutrustning som jordfelsbrytare. Jordtagsmätning på system med flera parallella jordystem Där jord "distribueras" till varje användare, som i trans-formatorkiosker med jordbockar och jordskenor. Samt på platser där känslig elektronisk utrustning finns, kan ett nät av jordtag anslutna till flera olika jordelektroder användas för att skapa en totalt potentialfritt jordplan. För denna typ av nätverk är en selektiv mätning av jordtaget nödvändig för att optimera säkerheten samt att snabba upp mätningen. Alla jordtagsmetoder som vi har gått igenom fram till nu kan användas för att mäta på ett enskild jordtag. Därför, om jordtaget har flera parallella jordningar, är det omöjligt att isolera och mäta varje enskilt jordtag, då mäts endast summan av alla jordtag som finns parallellt. Den andra lösningen är att frånskilja varje enskilt jordtag och mäta den enskilda resistansen, men det tar väldigt lång tid och är omständigt.För denna typ av installation, som ofta finns i industrin, används istället en eller flera strömtänger. Det är två typer av selektiva mätningar, med eller utan hjälpspett Alla selektiva jordtagsmätningar: • Sparar tid, med en strömtång mäts strömmen som flyter i jordtaget, samt går förbi influenserna som fås med parallella jordtag. • Garanterad säkerhet för människor och utrustning som är i kontakt med installationen. Selektiv 4-tråds jordtagsmätning Med 3- eller 4-trådsmätning på ett system med parallella jordningar, är den genererade mätströmmen uppdelad mel-lan de olika jordningarna. Det betyder att det är omöjligt att se hur mycket ström som går i varje enskilt jordtag, alltså kan inte resistansen definieras heller. I dessa fall, är det den totala strömmen som flyter i jordsystemet som mäts, vilket ger den sammanlagda jordtagsresistansen lika med resis-tansen av alla parallella ingående jordtag i kretsen. För att kunna mäta ett parallellt jordtag, finns det en selektiv 4-trådsmätmetod. Denna princip är likadan förutom att en strömtång används för att mäta strömmen i jordtaget, så att ett korrekt mätvärde fås. Vid användandet och särskilt vid spänningspotential hjälpspettet S, ger denna metod noggrann repeterbar mätning på jordtagets resistans. H R E1 30 m 30 m R E2 R E3 R E4 S H S ES E

z 10 Jordtagsmätning med 2 strömtänger samt mätning med tångmetoden Mätning utan att koppla bort jordtaget samt utan hjälpspett Dessa mätningar har revolutionerat traditionella jordtags-mätningsmetoder med sin mycket höga mätrepeterbarhet. Med dessa metoder behöver inte det parallella jordsystem kopplas ur. Dessutom sparar de tid därför att det inte är nödvändigt att använda hjälpspett. Utplacering av hjälpspett är det enskilt mest arbetsinsats-krävande vid kontroll av jordtag. Mätning enligt tångmetoden Fördelen med slingresistanstång är att den är enkel och snabb: omslut bara jordledaren och mät jordtagsvärdet samt strömmen i jordtaget. En slingresistanstång har två lindningar, en som är en "generatorlindning" och den andra som är en "mätlindning". • Slingresistanstångens "generatorlindning" sänder ut en spänning (50, 60, 128 eller 2083 Hz) med ett konstant värde E på ledaren som är omsluten; en ström I = E / R loop flyter sedan genom den resistiva loopen. • Slingresistanstångens "mottagarlindning" mäter dess ström. • eftersom E och I är kända, kan slingans totala impedans beräknas utav dessa. Rz Rx Nr Ng E e I i Amplifier i Voltage generator För att korrekt identifiera mätströmmen och förhindra störströmmar, använder slingresistanstången en valbar mätfrekvens.Till exempel, ta mätning med det parallella jordtags syste-met där mätningen av jordtagsresistansen Rx parallellt med n jordtaget, är det vi vill mäta. Det kan representeras av följande diagram nedan: R1 R2 Rn E I R earth Earth wire Om spänningen E ges i någon punkt på Rx jordsystemet, går en strömmen I i kretsen enligt följande fomel: R loop = E / I = R x + R jord + ( R 1 // R 2 // R 3…// R n) + R jordvajer Där: R x (sökt mätvärde) R jord (vanligtvis ett lågt värde under 1 Ω) R 1 // R 2 ...// R n (värden som är försumbara: flera jordningar parallellt) R jordanslutning (vajer) (vanligtvis ett lågt värde under 1 ohm) Eftersom vi vet "n" resistansen parallellt är försumbara samt är lika med resistansen R aux vilket värde är försumbart: R loop upmätt är lika med jordtagsvärdet resistans R x som ska mätas. I Sverige används tångmetoden vid underhålls-besiktning av jordtag, ett värde under 100 Ω är godkänt. Mer information finns i EBR 301.

z 11 Jordtagsmätning med 2 tänger Denna metod baseras på samma metod som tångmetoden. Det innebär att två tänger placeras på jordledaren som ska uppmätas samt därefter ansluta dessa till jordbryggan. En av tängerna genererar en känd signal (32 V / 1367 Hz) och den andra tången mäter strömmen som finns i kretsen. H S ES E C.A 6472 R E Istället för att en enskild tång innehåller generator och mot-tagarkkrets, används två separata tänger, där en är gene-rator och den andra är mottagare. Fördelen med att ha en tång per funktion är att mätning på ledare som sitter illa till eller har en grov diameter enkelt kan göras. Jordresistansbryggrna CA 6471 och CA 6472 har denna 2-tångs funktion, och kan användas med Chauvin-Arnoux tängerna typ C eller MN vilka klarar att omsluta alla typer av ledare och anslutningar för jordtagsmätning. OBS för slingresistansmätningar finns det flera punkter som måste kontrolleras innan en mätning kan göras. 1 - Antal parallella jordtag Med formeln som visades på förra sidan, ser man att meto-den enbart fungerar där det finns lågimpedans kretsar paral-lellt till jordtaget som ska kontrolleras. Därför är det önskvärt att kontrollera resistansen på n elek-troden parallellt och kontrollera att värdet är försumbart på R och E.Exempel 1: Det finns ett 20 Ω jordtag parallellt med 100 andra 20 Ω jordtag. Resistansen blir då: R loop = 20 + 1 / 100 (1/20) = 20 + 1/5 = 20.2 Värdet är väldigt nära uppmätt värde R1.Exempel 2: Det finns ett jordtag med 2 parallella jordtag där R1 = R2 = 20 Ω Resistansen blir då: R loop = R 1 + R 2 = 40 Det uppmätta värdet skiljer då mycket från det aktuella värdet på R1, vilket är 20 Ohm. Dock, om inte målet är att mäta R1, utan bara att hålla sig under ett gränsvärde till exempel 100 Ohm kan mätning med slingresistansmetoden ändå utföras. 2 - Identifiering av den uppmätta installationen För att använda slingresistansmetoden, är det viktigt att förstå hur jordsystemet ser ut: • om det inte finns någon lågimpedanskrets parallellt till det testade jordtaget, är inte det möjligt att använda slingresistansmetoden eftersom det inte finns en krets för strömmen. • om det uppmätta värdet är extremt lågt, måste kontroll göras att tången inte mäter över en nollpotential. Denna mätning kan dock användas för att göra ett kontinutets-tes 3 - Mätfrekvens och impedans Observera att för mätning med tångmetoden gäller att mätsignalen på tången är ganska hög i normalfallet upp till 2083 Hz. Det är därför en "loopimpedansmätning". I praktiken är det seriella reaktiva värdet i en krets (linjeinduktansen) försumbar jämfört med loopimpedans resistansen, så att loopimpedansen Z är lika med loopresistansen av värdet R. På system byggda på långa avstånd, som järnvägar, är inte den induktiva delen försumbar. I de fallen en loopimpedansmätningen utförs, visar mätre-sultatet ett högre värde. För att komma tillrätta med den mätningen av den induktiva delen har Chauvin-Arnoux slinresistanstänger CA6416 och CA6417 en valbar mätfrekvens på 50, 60, 128 samt 2083 Hz. Det begränsar influenserna av den induktiva delen på kret-sen, eftersom de mäter på en frekvens som är nära nätets egen frekvens under normal drift.

z 12 Jordkopplingsmätning Jordkopplingsmätning används framför allt ava nätägare som vill kontrollera anslutningen mellan ett mellanspännings- och ett lågspänningsnät.Det innebär att kontrollmäta två jordsystem vilka inte i normaltfallet ska vara ihopkopplade fysiskt. Om två jordsystem har bra kontakt trots att de inte är ihopkopplade. Kan det innebära fara för utrustning och människor. När en felström finns på jordtaget M på ett mellanspänningsnätverk (MV), kan det orsaka en potentialstigning på jordningen. Även lågspänningsnätets nolla (LV) påverkas av det.Vilket kan riskera personskada eller fel på ansluten utrustning på LV nätet Om ett blixtnedslag inträffar i en mellan- eller lågspännings transformator, fås en omedelbar potentialhöjning som kan vara flera kV. Metoden för mätning är med 2 hjälpspett, alltså 3-tråds metoden eller 62 % metoden.Hjälpspettet H (ström) och S (spänningspotentialen) måste vara placerade så att följande iakttages: - tillräckligt avstånd från jordtaget som ska mätas, respektera avståndet till närliggande jordar. - ha en jordtags potentialreferens. Jordkopplingsmätningen görs på följande sätt: 1 Öppna nollan på lågspänningsnätet (öppen A) - Anslut E och ES till N (LV nollan) med två 50 m kablar- Anslut S till det första spettet med en 50 m kabel- Anslut H till det andra spetet med en 100 m kabel- Placera jordbryggan mellan M och N vid en punkt 20 m från deras axel - Mät resistansen på noll ledarens jordtag: R neutral Punkt A (jordklämman) måste öppnas för att mäta jord- kopplingen på det första jordtaget 2 Upprepa mätningen, denna gång med E och ES anslutna till M (vilket är chassijord på ett mellan spänningsnätverk MV) (LV nolledaren är fortfarande inte ansluten) - Mät resistansen på chassijorden på jordtaget: R chassi 3 Anslut E och ES till M (MV chassijord) med två 50 m kablar - Anslut S och H till N (LV neutral) med två 50 m kablar- - Uppmätt R chassi/nolla 4 Beräkna jordkopplingen: R koppling = [R chassi + R nolla – R chassi/nolla ] /2 5 Beräkna jordkopplingens koefficiens: k = R koppling / R chassi OBS: glöm inte att återansluta A (jordklämman) Mätning på mellan- och högspänning N S H A M LV network Phase Neutral Neutral Neutral MV network 20 m 50 m 50 m 100 m 50 m 50 m 1 N S H A M LV network Phase MV network 20 m 50 m 50 m 100 m 50 m 50 m 2 N S H A M LV network Phase MV network 20 m 50 m 50 m 50 m 50 m 3 E S H ES E S H ES E S H ES Jordtagskoppling på högspänning

z 13 Jordtagsmätning på kraftledningar med parallell luftjord Alla jordtagsmätningar beskrivna fram till i denna guide görs med en låg mätfrekvens. Det betyder att mätfrekven-sen är nära nätets egenfrekvens så att mätningen görs vid så normala driftsförhållanden som möjligt. Dessutom är en jordtagsmätning i princip oberoende av frekvensen eftersom jordtaget normalt är resistivt. Komplexa jordsystem med många parallella jordtag kan vara mycket induktiva. Det beroende på kablar som går till en mängd olika jordtag. Dessutom på äldre installationer, kan man anta att själva jordtaget är isolerat genom en öppen jordklämma. Men beroende på gömda och glömda anslutningar kan den ändå vara ansluten till andra jordtag. Även om den induktiva delen på dessa jordtag är låg vid låga frekvenser, kan de bli mycket höga vid höga frekvenser (till exempel vid blixtnedslag). Som ett resultat av detta, även om ett jordsystem är effektivt vid låga frekvenser därför att det har en låg resistans, kan impedansen vid höga frekvenser hindra att felströmmar att gå rätt väg till jord i händelse av ett fel. Ett blixtnedslag kan då ta en oönskad väg istället för att ledas ner via det öns-kade jordtaget. Jordtagsmätning tillsammans med frekvensanalys kan där-med användas för att se hur jordtagsystemet uppför sig i händelse av blixtnedslag. I Sverige finns högfrekvensmetoden beskriven i EBR 301. Jordtagsmätning på kraftledningar med parallell luftjord Högspänningsledningar har vanligtvis en jordkabel i luften för att dra ström från blixtnedslag via masten. Eftersom alla master är ihoplänkade med denna jordledare har alla master många parallella jordtagsresistanser. Vilket innebär att de har flera parallella jordtag. Vid användning av en konventionell mätmetod, kan endast mätning göras på den totala jorden på hela kraftledningen. Mätningen görs på alla ingående jordtag parallellt. Eftersom det finns ett stort antal master, kommer denna mätning att visa ett för lågt mätvärde, även om den enskilda masten har ett högre mätvärde. Det innebär att det är omöjligt att mäta jordtagsresistans på kraftledningsmaster med en konventionell metod, om inte varje jord isoleras, vilket görs genom att koppla ifrån luftjorden. Det är dyrt och farligt, samt måste göras i spänningslöst tillstånd. 1 2 3 4 R S R H Overhead earth cable 4 Ampflex channels connected High-voltage lines Current-injection stake Reference potential connection H S ES E C.A 6472 C.A 6474 Mätprincip När jordbryggan CA 6472 ansluts till en CA 6474 vektori-alenhet, kan de användas för att mäta masters jordtag med en selektiv mätmetod, även då masten är en del av ett paral-lellt jordtagssystem.Denna metod utförs med CA 6472 och CA 6474 som kom-binerar två mätprinciper:1. Användandet av 4 flexibla strömspolar (AmpFLEX™) placerade runt mastens ben för mätning av den ström som flyter till mastens jord. Denna selektiva mätning baseras på samma princip som en selektivmätning med en vanlig strömtång.2. Med en hög mätfrekvens upp till 5 kHz, fås: • ett stabilt Z värde (se diagram) som är mycket högre än jordtagsresistansen som mäts. Som ett resultat av detta, är att strömmen som flyter till den andra masten genom luftjorden försumbar och värdet på strömmen som flyter via jord ökar. Detta gör att mätnoggrannheten ökas på mätningen. • genom att det går att scanna frekvensen mellan 41 Hz till 5 kHz kan studier utföras på hur jordsystemet uppför sig i händelse av ett blixtnedslag. Current injection point Overhead earth cable Pylon measured Equivalent diagram of a high-voltage line EQUIVALENT TO R pylon Pylon measured R pylon Z equivalent Z equivalent L L L L Current injection point Overhead earth cable Pylon measured Equivalent diagram of a high-voltage line EQUIVALENT TO R pylon Pylon measured R pylon Z equivalent Z equivalent L L L L

z 14 • Konfigurering av alla inställningar för samtliga funktioner • Fjärrstyrning av mätning • Lagrade mätvärden från instrumentet hämtas med mjukvaran • Möjligt att lägga till kommentarer direkt i rapporten • Möjligt att göra egna rapporter • Visning i kurvform: impedans mätning som funktion av frekvensen, visning av teoretisk stegspänning som funktion av distansen osv • Skapa rapporter på svenska av lagrade mätningar Visning av inspelade mätresultat både i grafisk och i numerisk utskrift. Mätinställningar för vald mätmetod samt inkopplingsbild i skärmen. Mätinställningar för vald mätmetod samt inkopplingsbild i skärmen. (för CA 6470N/CA 6471 /CA 6472 + CA 6474) Licensfri mjukvara för konfigurering och fjärrstyrning av instrumenten samt realtidsvisning. Skapa rapporter på svenska av lagrade mätningar DataView ® finns på alla nordiska språk

z 15 Att välja rätt jordtagsinstrument CA 6421 CA 6423 CA 6460 CA 6462 CA 6470N Ter CA 3 CA 6471 CA 6472 CA 6416 CA 6417 Jordtagsmätning 3-trådsmetoden (62%-metoden) l l l l l l l 4-trådsmetoden l l l l l Jordkopplingskontroll l l l Slingresistansmetoden l l Selektiv jordtagsmätning 4-tråds + slingresistansmetod l l 2-tångs slingresistansmetod l l Slingresistansmetoden l l Kraftledning med luftjord med CA 6474 l Markresistivitet Manuell l l Automatisk l l l Potentialmätning l Kontinuitet l l l Mätfrekvens 128 Hz l l l l 50, 60, 128 samt 2 083 Hz l l Automatiskt 41 till 512 Hz l l Automatsikt 41 till 5 078 Hz l Rs, Rh mätning och visning (hjälpspettens egenresistans) l l l U störningsindikering och visning (spänningspikar på jordtaget) l l Visning av mätresultat Analog display l LCD display l l l OLED display l l Tredelad LCD display l l l Drivspänning Batterier l l l l l Uppladdningsbara batterier l l l l Mer information på sidan 16 16 18 18 20 22 24 30 30

z 16 CA 6421 & CA 6423 Vattentäta CA 6421 och CA 6423 jordbryggor är mycket lätta att använda samt har låg vikt. De ger en snabb och noggrann jordtagsmätning med den traditionella 3-trådsmetoden. Efter att jordpetten satts upp är det ett tryck på testtangenten och samt läsa av mätvärdet. Används företrädesvis vid underhållsbesiktning. Ergonomi • Enkelt instrument för fältbruk • Lättavsläst analog eller digital display• Mycket enkel att använda• Enkel anslutning med färgkodade ingångar och kablar Mätning • Resistanmätning med 2- eller 3-trådsmetoden• Med automatisk indikering av för höga brus eller störningsnivåer • Direktavläsning av mätresultat mellan 0,5 och 2 000 Ohm (1 000 Ω på CA 6421) • Automatiskt mätområde (för CA 6423)• Mätfel samt störningar indikeras med LED Drivspänning • Batteridrivna• Batteriet klarar 1 800 mätningar om 15 s Analoga- och digitala jordbryggor 3-tråds jordbryggor CA 6421 CA 6423

z 17 Axelrem ............................................................................. P012980050,1 – 250 V HRC säkringar (10-pack) ................................. P012970121,5 V LR6 Batteri ............................................................... P012960331,5 V LR6 Batterier (x12) ................................................... P01296033A1,5 C LR6 batterier (x24) ................................................... P01296033B Se sid 28 för kompletta jordtagssatser CA 6421 ............................................................... P01123011 Levereras med 1 bärrem, 8 x LR6 1,5 V batterier, svensk manual samt manual på 5 språk CA 6423 ................................................................. P01127013 Levereras med 1 bärrem, 8 x LR6 1,5 V batterier, svensk manual samt manual på 5 språk Beställningsinformation Tillbehör och reservdelar Analoga- och digitala jordbryggor CA 6421 CA 6423 SpecifikationerMätningar Jordtagsresistans Jordtagsresistans Typ 2 & 3-tråds 2 & 3-tråds Markresistivitet Nej Nej Mätområde 0,5 Ω till 1 000 Ω 0,01 Ω till 2 000 Ω ((3 automatiska områden) Upplösning - 10 m Ω / 100 mΩ / 1 Ω (beroende på mätområde) Noggrannhet ± (5 % + 0,1 % vid full skala) ± (2 % + 1 siffror) Spänning ≤ 24 V ≤ 48 V Frekvens 128 Hz 128 Hz Alarm 3 stegs-indikator med LED för validering 3 stegs-indikator med LED för validering Andra funktionerDrivspänning 8 x 1,5 V batterier 8 x 1,5 V batterier Display Analog 2 000-siffrors digital LCD skärm Elektrisk säkerhet IEC 61010 & IEC 61557 IEC 61010 & IEC 61557 Storlek 238 x 136 x 150 mm 238 x 136 x 150 mm Vikt 1,3 kg 1,3 kg Mätingångar Stor LCD skärm med batterinivå indikator Mätfelsindikering:• Fel på jordkretsen (E-H)• Resistansen för hög (något av jordspetten)• Störningar på jordkretsen (spänningspikar) Testtangent för Mätning

z 18 Jordtags- och markresistivitetsbryggor CA 6460 & CA 6462 En riktig jordtagsbrygga med tre funktioner i ett instrument. CA 6462 är speciellt utvecklad för fältbruk med enkelt handhavande vare sig du ska anlägga ett nytt jordtag eller göra en kontroll på ett befintligt. För underhållskontroll samt nysättning av jordtag. Ergonomi • IP 67 kapsling fältbruk• Stor 2 000-siffrors bakgrundsbelyst LCD-skärm för tydlig avläsning • Digital display på uppmätta värden med storhet• Mycket enkel att använda• Enkel anslutning med färgkodade ingångar och kablar Mätningar • Jordtagsresistans med 3- eller 4-trådsmetoden samt markresistivitetsmätning • Klarar höga stör- och brusnivåer på jordtaget• Automatiskt mätområde • 3 varningar med LED: - hög brusnivå, - för hög resistans på hjälpspetten - felsindikering vid felanslutning Drivspänning • Batteridriven (CA 6460) eller med uppladdningsbara batterier (CA 6462) 3- och 4-tråds jordtags- och markresistivitetsbryggor CA 6462 CA 6460

z 19 Jordtags- och markresistivitetsbryggor CA 6460 CA 6462 SpecifikationerMätningar Jordtag/Markresistivitet/Jordkoppling Jordtag/Markresistivitet/Jordkoppling Typ 3-tråds & 4-tråds 3-tråds & 4-tråds Mätområde 0,01 Ω till 2 000 Ω (3 automatiska mätområden) 0,01 Ω till 2 000 Ω (3 automatiska mätområden) Upplösning 10 m Ω / 100 mΩ / 1 Ω (beroende på mätområde) 10 m Ω / 100 mΩ / 1 Ω (beroende på mätområde) Noggrannhet ± (2 % + 1 siffror) ± (2 % + 1 siffror) Spänning ≤ 24 V ≤ 48 V Frekvens 128 Hz 128 Hz varningar 3 fels-indikering med LED för validering 3 fels-indikering med LED för validering Andra funktionerDrivspänning 8 x 1.5 V batterier Uppladdningsbart NiMH batteri Display 2 000-siffrors digital LCD 2 000-siffrors digital LCD Elektrisk säkerhet IEC 61010 & IEC 61557 IEC 61010 & IEC 61557 Storlek 270 x 250 x 110 mm 270 x 250 x 110 mm Vikt 2,8 kg 3,3 kg 0,1 A - 250 V HRC säkringar (10-pack) .............................. P01297012Batteripack för CA 6462 .................................................... P012960211,5 V Alkaliska LR6 batteri ................................................. P012960331,5 V Alkaliska LR6 batterier (x 12) ..................................... P01296033A1,5 V Alkaliska LR6 batterier (x 24) ..................................... P01296033B Se sid 28 för kompletta jordtagssatser CA 6460 .................................................................... P01126501 Levereras med 8 x 1,5 V LR6 batterier och svensk manual CA 6462 .................................................................... P01126502 Levereras med laddkabel 230V och svensk manual Beställningsinformation Tillbehör och reservdelar

z 20 Jordtags- och markresistivitetsbryggor CA 6470N Denna jordtags- och markresistivitetsbrygga är även ett diagnosverktyg för jordtag. Den ger mer information vid mätningen men är ändå enkel att använda. Med automatiskt igenkänning av anslutning samt färgkodade ingångar. Dessutom har vridomkopplaren direktfunktioner för alla mätningar.För nysättning samt underhållsbesiktning. Ergonomi • IP 67 kapsling för fältbruk• Stor 2 000-siffrors bakgrundsbelyst LCD skärm för tydlig avläsning • Digital display på uppmätta värden med storhet• Mycket enkel att använda• Enkel anslutning med färgkodade ingångar och kablar• Ökad säkerhet med indikering av anslutning direkt i displayen • USB kommunikations interface• Kompatiel med DataView ® mjukvara Mätningar • Jordtagsresistans med 3- eller 4-trådsmetoden samt markresistivitetsmätning • Utvecklad för att klara höga stör- och brusnivåer på jordtaget upp till 60 V toppvärde • Markresistivitet: automatisk beräkning både med Wenner- och Schlumbergermetoder • 200 mA förbindelsetest/resistansmätning med (2- eller 4-tråds koppling) • Mätfrekvens: 41 till 512 Hz valbar eller automatisk• Mätning och visning av hjälpspettens resistanser• Upp till 100 k Ω egenresistans på hjälpspetten • Minneslagring för rapportgenerering samt lagring av mätvärden Drivspänning • Drivs av uppladdningsbara batterier 3- och 4-tråds jordtags- och markresistivitetsbryggor CA 6470N

z 21 Jordtags- och markresistivitetsbryggor CA 6470N Terca 3 Specifikationer Jordtagsmätning 3-trådsmetoden Område 0,01 Ω till 99,99 kΩ Upplösning 0,01 Ω till 100 Ω Testspänning 16 V eller 32 V, valbart Mätfrekvens 40 Hz till 512 Hz automatiskt eller manuellt Testström Upp till 250 mA Noggrannhet ±2 % avläst värde ±1 siffra Jordtagsmätning 4-trådsmetoden Område 0,001 Ω till 99,99 kΩ Upplösning 0,001 Ω till 100 Ω Testspänning 16 V eller 32 V Mätfrekvens 40 Hz till 512 Hz automatiskt eller manuellt Testström Upp till 250 mA Noggrannhet ±2 % avläst värde ±1 siffra Markresistivitetsmätning med 4-hjälpspett Mätmetod Wenner eller Schlumberger metoder med automatisk beräkning av resultaten samt visning i Ω-meter eller Ω-fot Automatiskt mätområde 0,01 Ω till 99,99 kΩ Upplösning 0,01 Ω till 100 Ω Testspänning 16 eller 32 V, valbart Mätfrekvens 73 – 91.5 – 101 – 128 Hz valbart Extern spänningsmätning Automatiskt mätområde 0,1 till 65.0 VAC/DC – DC till 450 kHz Noggrannhet ±2 % avläst värde + 2 siffror Resistans mätning/ förbindelsekontroll Typ av mätning 2 tråds eller 4-tråds, valbart Automatiskt mätområde 2-tråds: 0,01 Ω till 99,9 kΩ – 4-tråds: 0,001 Ω till 99,99 kΩ Noggrannhet ±2 % avläst värde + 2 siffror Testspänning 16 VDC (polaritet +, - eller automatiskt) Testström 200 mA max. för R 20 Ω Minne Storlek 512 mätvärden Kommunikation Optiskt-isolerat USB Andra funktionerDrivspänning Uppladdningsbart batteri NiMH Batteriladdare Extern drivspänning 18 V dc / 1.9 A eller 12 V dc Elektrisk säkerhet 50 V CAT IV Storlek / Vikt 272 x 250 x 128 mm / 3 kg DataView ® rapport mjukvara .............................................. P01102095 Adapter för laddning i bil .................................................... P01102036Optisk/RS232 kommunikations kabel ................................. P01295252Säkringar pack om 10 st – F 0,63 A - 250 V - 5 x 20 mm - 1,5 kA ............................ AT0094Adapter för 230V batteriladdning ....................................... P01102035Batteripack ........................................................................ P01296021Optisk/USB kommunikationskabel ....................................... HX0056-Z Se sid 28 för kompletta jordtagssatser CA 6470N Terca 3 .............................................. P01126506 Levereras med 1 laddare 230V mjukvara + 1 optisk/USB kabel, samt svensk manual Beställningsinformation Tillbehör och reservdelar

z 22 Jordtags- och markresistivitetsbryggor CA 6471 För mätning av jordtag, selektiv mätning av jordtag, markresistivitet samt jordkoppling och förbindelsekontroll. Den ger mer information vid mätningen men är ändå enkel att använda. Med stor bakgrundsbelyst display, automatiskt igenkänning av anslutning samt färgkodade ingångar. Dessutom har vridomkopplaren direktfunktioner för mätningar, allt för att ge användaren största möjliga säkerhet. Ergonomi • IP 67 kapsling för fältbruk• Stor 2 000-siffrors bakgrundsbelyst LCD skärm för tydlig avläsning • Digital display på uppmätta värden med storhet• Mycket enkel att använda• Enkel anslutning med färgkodade ingångar och kablar• Ökad säkerhet med indikering av anslutning direkt i displayen• USB kommunikationsinterface• Levereras med DataView ® mjukvara Mätningar • Jordtagsmätning med 3- eller 4-trådsmetoden• Selektiv jordtagsmätning (4-trådsmetoden, med tång eller slingresistansmätning med två tänger) • Markresistivitet: automatisk beräkning både med Wenner och Schlumbergermetoder • Jordkopplingsmätning• 200 mA förbindelsetest/resistansmätning med (2- eller 4-tråds koppling) • Mätfrekvens: 41 till 512 Hz (med hjälpspett) samt 128 Hz till 1758 Hz (selektiv mätning med tänger) • Upp till 100 k Ω egenresistans på hjälpspetten • Minneslagring för rapportgenerering samt lagring av mätvärden Drivspänning • Drivs av uppladdningsbara batterier• Adapter för laddning med 12 V för bilar 3- och 4-tråds jordtags- och markresistivitetsbryggor CA 6471

z 23 Jordtags- och markresistivitesbryggor CA 6471 Specifikationer Jordtagsmätning Mätning med 2 tänger Mätområde 0,01 Ω till 500 Ω Upplösning 0,01 Ω till 1 Ω Mätfrekvens Auto: 1367 Hz ; Manuell: 128 Hz - 1367 Hz - 1611 Hz - 1758 Hz Jordtagsmätning 3-trådsmetoden Mätområde 0,01 Ω till 99,99 kΩ Upplösning 0,01 Ω till 100 Ω Testspänning 16 V eller 32 Vrms spänning, valbar Mätfrekvens 41 Hz till 512 Hz, automatiskt eller manuellt Testström Upp till 250 mA Noggrannhet ±2 % avläst värde + 1 siffra till 128 Hz Jordtagsmätning 4-trådsmetoden / 4-tråds + mätning med tänger Mätområde 0,001 Ω till 99,99 kΩ Upplösning 0,001 Ω till 100 Ω Testspänning 16 V eller 32 V valbart Mätfrekvens 41 Hz till 512 Hz automatiskt eller manuellt Testström Upp till 250 mA Noggrannhet ±2 % avläst värde ±1 siffra Markresistivitet Mätmetod Wenner eller Schlumberger metoder med automatisk beräkning av mätvärdet samt visning i displayen med Ω-meter eller Ω-fot Aytomatiskt mätområde 0,01 Ω till 99,99 kΩ ; ρ max. 999 kΩm Upplösning 0,01 Ω till 100 Ω Testspänning 16 V eller 32 V, valbart Mätfrekvens 41 Hz till 512 Hz valbart Extern spänningsmätning Automatiskt mätområde 0,1 till 65,0 VAC/DC – DC till 450 kHz Noggrannhet ±2 % avläst värde + 1 siffror Resistansmätning/förbindel-sekontroll Typ av mätning 2-tråds eller 4-trådsmetoden, valbar Automatiskt mätområde 2- tråds: 0,01 Ω till 99,9 kΩ – 4-tråds: 0,001 Ω till 99,99 kΩ Noggrannhet ±2 % avläst värde + 2 siffror Testspänning 16 VDC (polaritet +, - eller automatiskt) Testström 200 mA max. för R 20 Ω Minneslagring Lagringskapacitet 512 mätvärden Kommunikation Optiskt isolerad USB Andra funktionerDrivspänning Uppladdningsbart batteri NiMH Batteriladdare Extern drivspänning med 18 V DC/1,9 A eller 12 V DC Elektrisk säkerhet 50 V CAT IV Storlek / Vikt 272 x 250 x 128 mm / 3 kg DataView ® mjukvara .......................................................... P01102095 12Vdc adapter för bil ........................................................ P01102036Optisk/RS232 kommunikationskabel .................................. P01295252Set med 10 säkringar F 0,63 A - 250 V - 5 x 20 mm - 1.5 kA AT0094Batteriladdare 230Vac........................................................ P01102035Batteripack ....................................................................... P01296021Optisk/USB kommunikationskabel ...................................... HX0056-Z MN62 slingtång (Ø. 20 mm) (med 2 m kabel för ES ingång) .......................................... P01120452C182 slingtång (Ø 20 mm) (med 2 m kabel för ES ingång) .......................................... P01120333 Se sid 28 för kompletta jordtagssatser CA 6471 .................................................................. P01126505 Leverereras med laddare 230 Vac, Dataview mjukvara + optisk/USB kommunikationskabel samt 2 x C182 slingresistanstänger med kablar, svensk manual samt 1 mjuk väska. Beställningsinformation Tillbehör och reservdelar

z 24 Jordtags- och markresistivitetsbryggor CA 6472 CA 6472 jordbrygga för mätning enligt högfrekvensmetoden. Denna jordbrygga är det fulländade diagnosverktyget för alla typer av jordtag. Med samma enkla handhavande som våra andra jordbryggor. Till CA 6472 kan CA 6474 kraftledningsadapter anslutas för att mäta enskilda jordtag på en kraftledning med parallell ansluten jordförbindelse. Ergonomi • IP 67 kapsling för fältbruk• Stor 2 000-siffrors bakgrundsbelyst LCD skärm för tydlig avläsning • Digital display på uppmätta värden med storhet• Mycket enkel att använda• Enkel anslutning med färgkodade ingångar och kablar• Ökad säkerhet med indikering av anslutning direkt i dispalyen• USB kommunikationsinterface• Med DataView ® mjukvara Mätningar • Jordtagsmätning med 3- eller 4-trådsmetoden• Selektiv jordtagsmätning (4-trådsmetoden, med tång eller slingresistansmätning med två tänger) • Markresistivitet: automatisk beräkning både med Wenner- och Schlumbergermetoder • Jordkopplingsmätning• 200 mA förbindelsetest/resistansmätning med (2- eller 4-tråds koppling) • Mätning på jordtag med parallelljord (med CA 6474)• Mätfrekvens från 41 till 5 078 Hz (automatisk för bästa mätfrekvens, samt även manuellt och svepfunktion) • Upp till 100 k Ω egenresistans på hjälpspetten • Minneslagring för rapportgenerering samt lagring av mätvärden• Utvecklad för att klara höga stör- och brusnivåer på jordtaget upp till 60 V toppvärde Drivspänning • Drivs av uppladdningsbara batterier• Adapter för laddning för 12 V i bilar Jordbrygga för mätning enligt högfrekvensmetoden CA 6472

z 25 Jordtags- och markresistivitetsbryggor CA 6472 Specifikationer Jordtagsmätning Mätning med 2 tänger Mätområde 0,01 Ω till 500 Ω Upplösning 0,01 Ω till 1 Ω Mätfrekvens Automatiskt: 1 367 Hz ; Manuellt: 128 Hz - 1 367 Hz - 1 611 Hz - 1 758 Hz Jordtagsmätning 3-trådsmetoden Automatiskt mätområde 0,01 Ω till 99,99 kΩ Upplösning 0,01 Ω till 100 Ω Testspänning 16 V eller 32 Vrms, valbart Mätfrekvens 41 Hz till 5078 Hz automatiskt eller manuellt Testström Upp till 250 mA Noggrannhet ±2 % avläst värde + 1 siffra vid 128 Hz Jordtagsmätning 4-trådsmetoden / 4-tråds + mätning med tänger Mätområde 0,001 Ω till 99,99 kΩ Upplösning 0,001 Ω till 100 Ω Testspänning 16 V eller 32 V valbart Mätfrekvens Från 40 Hz till 512 Hz automatiskt eller manuellt Testström Upp till 250 mA Noggrannhet ±2 % avläst värde ±1 siffra Markresistivitet Mätmetod Wenner- eller Schlumbergermetoder med automatisk beräkning av mätvärdet samt visning i displayen med Ω-meter Automatiskt mätområde 0,01 Ω till 99,99 kΩ ; ρ max. 999 kΩm Upplösning 0,01 Ω till 100 Ω Testspänning 16 eller 32 V, valbart Mätfrekvens 41 till 512 Hz, valbart Extern spänningsmätning Automatsikt mätområde 0,1 till 65,0 VAC/DC – DC tll 450 kHz Noggrannhet ±2 % avläst värde + 1 sifra Resistansmätning/förbindel-sekontroll Typ av mätning 2-tråds eller 4-trådsmetod, valbart Automatiskt mätområde 2-tråds: 0,01 Ω till 99., kΩ – 4-tråds: 0,001 Ω till 99,99 kΩ Noggrannhet ±2 % avläst värde + 2 siffror Testspänning 16 VDC (polaritet +, - eller automatiskt) Testström 200 mA för R 20 Ω Minneslagring Lagringskapacitet 512 mätvärden Kommunikation Optiskt isolerat USB Andra funktionerDrivspänning Uppladdningsbart batteri NiMH Batteriladdning 230 vac adapter med 18 VDC / 1,9 A eller 12 VDC Elektrisk säkerhet 50 V CAT IV Storlek / Vikt 272 x 250 x 128 mm / 3,2 kg DataView ® mjukvara .......................................................... P01102095 12Vdc adapter för bil ........................................................ P01102036Optisk / RS232 kommunikationskabel ................................ P01295252Set med 10 säkringar F 0,63 A - 250 V - 5 x 20 mm - 1,5 kA AT0094Batteriladdare 230Vac........................................................ P01102035Batteripack ....................................................................... P01296021Optisk/USB kommunikationskabel ...................................... HX0056-Z MN62 slingtång (Ø. 20 mm) (med 2 m kabel för ES ingång) .......................................... P01120452C182 slingtång (Ø 20 mm) (med 2 m kabel för ES ingång) .......................................... P01120333 Se sid 28 för kompletta jordtagssatser CA 6472 .................................................................... P01126504 Levrereras med laddare 230Vac, mjukvara för export av mätvärden + optisk/USB kommunikationskabel, 2 st C182 tänger med kablar, svensk manual samt 1 mjuk väska. Beställningsinformation Tillbehör och reservdelar

z 26 Jordtagsmätning med parallell jordlina CA 6474 Tillsammans med CA 6472 jordbrygga ges en unik lösning för jordtagsmätning på kraftledningsmaster eller på vindkraftverk under drift. Med selektiv jordtagsmätning kan mätning utföras på en kraftledningsmast utan att den enskilda masten behöver kopplas. Med AmpFLEX™ flexibla spolar, görs mätningar oberoende av hur masten ser ut. Ergonomi • IP67 kapslingsklass för användning i fält• Används med flexibla strömspolar typ Rogowski för att enkelt kunna komma runt mastfoten • Fungerar med alla typer av master (1, 2, 3 eller 4 ben) • Kompatiel med DataView ® mjukvara Mätningar • Mastens jordtagsresistans: selektiv mätning för kontroll av mastens jordtagsresistans utan att bryta den från elnätet. • Mätning kan göras med upp till 5 kHz i automatisk läge, som fasta frekvens steg eller med svep läge • Mätning av mastens totala jordtagsresistans• Mätning av varje mastfots jordtag• Mätning av total linjeimpedans• Mätning av luftjordens resistans utan att bryta den från elnätet Drivspänning • Drivs av CA 6472 Adapter för mätning på master CA 6474

z 27 Jordtagsmätning med parallell jordlina CA 6474 SpecifikationerTyp av mätning Total jordresistans Jordtagsresistans på varje mastfot Total linjeimpedans Kvalitetskontroll på luftjords anslutning Aktiv mätning (med CA 6472) Passiv mätning (med hjälp av störströmmar) Ampflex med: 1, 2, 3 eller 4 samtidiga mätningar Känslighet: x 10, x 1, x 0,1 Strömmätning: 0.1 mA till 99,9 A Mätområde 0,001 Ω till 99,99 kΩ Noggrannhet ± (5 % + 1 siffra) Frekvens 41 till 5,078 Hz Frekvenssvep funktion Ja Andra funktionerDrivspänning / Lagring / Visning av mätvärden Med CA 6472 Storlek / Vikt 260 x 240 x 120 mm / 2,3 kg CA 6472 – CA 6474 anslutningskabel ................................ P0129527115 m BNC/BNC kabel ....................................................... P012952728 m Amp FLEX™ flexibla strömslangar ............................... P01120551 Paket med 12 Amp FLEX™ id-märkningar .......................... P01102045 Paket med 3 justerbara klämmor ........................................ P011020465 m grön kabel (E ingång) .................................................. P012952915 m svart kabel (ES ingång) .............................................. P01295292Y/banan adapter ................................................................ P01102028Kalibrationsloop ................................................................. P01295294Amp FLEX™ flexibla strömspolar: andra längder och utföranden finns, från 140 mm diameter CA 6474 .................................................................... P01126510 Levereras komplett med väska för tillbehör med: CA 6472 – CA 6474 anslutningskabel, 6 BNC/BNC kablar 15 m långa, 4 AmpFLEX™ flexibla strömspolar 8 m långa, 1 paket med 12 AmpFLEX™ id-ringar, 2 kablar (5 m grön, 5 m svart) med 4 mm säkerhetsanslutningar på rulle, 5 anslutningar y/banan Ø 4 mm, 3 justerbara klämmor, 1 kalibrationsloop samt svensk manual. Beställningsinformation Tillbehör och reservdelar 1 2 3 4 R S R H Overhead earth cable 4 Ampflex channels connected High-voltage lines Current-injection stake Reference potential connection H S ES E C.A 6472 C.A 6474 Jordtagsmätning på kraftledningsmast med CA 6472 och CA 6474 Med AmpFLEX™ strömslangar, kan mätningar på alla masttyper göras, även vindkraftverk.

z 28 Tillbehör Chauvin Arnoux har högkvalitativa tillbehör för dina jordtags- eller markresistivitestmätningar. Med färgkodning på alla kablar och ingångar fås felfria anslutningar och säkra mätningar. Kabellängderna är speciellt utvalda för att passa din mätapplikation.Svenska tillbehörsatser är märkta med "S", för mer information om längder på kablar se EBR 301. För enkelt handhavande har kabelrullarna ett löstagbart handtag vilket gör de enkla att rulla upp samt lägga i väskan. Dessa tillbehörsatser passar alla olika jordtags- instrument vare sig de är för jordtagsresistans eller markresistivitetsmätningar. Alla tillbehör som jordspett, kablar, rullar, krokodilklämmor mm. transporteras enkelt med den medföljande väskan. Jordtagsresistans- och markresistivitetstillbehör Jordtagssats: för mätning vid underhållsbesiktning med 3-tråds- metoden 40 m+80 m (med väska). Jordtags- och markresistivitessats: jordtagsmätning 3- och 4-trådsmetoden samt markresistivitetskontroll vid nysättning av jordtag (med väska)

z 29 Tillbehör För jord- och markresistivitetssatser: 10 m kabelvinda grön kabel ............................................... P01102026Sats med 5 adaptrar för ingångarna ("y") ............................ P01102028Sats med 4 vevar för upprullning ........................................ P011020291 hjälpspett ....................................................................... P01102031C172 strömtång adapter .................................................... P01120310150 m röd kabelrulle ......................................................... P01295260100 m röd kabelrulle ......................................................... P0129526150 m röd kabelrulle ........................................................... P01295262150 m blå kabelrulle .......................................................... P01295263100 m blå kabelrulle .......................................................... P0 1295264 50 m blå kabelrulle ............................................................ P01295265100 m grön kabelrulle ........................................................ P0129526630 m svart kabelrulle ........................................................ P0129526730 m grön kabelrulle ........................................................ P01295268Väska för jordtagsats ........................................................ P01298066Väska för jord- och markresistivitetssats ............................ P01298067 1P loop sats .......................................................... P01102020 50 m 3P jordtagssats ........................................ P01102021 100 m 3P jordtagssats "S" ............................. P01102022 150 m 3P jordtagsats ........................................ P01102023 100 m jord- och markresistivitetssats"S" P01102024 150 m jord- och markresistivitetssats ..... P01102025 Markresistanssats (100 m) ............................ P01102030 CA 647X förbindelsesats ................................. P01102037 Beställningsinformation Tillbehör och reservdelar Innehåll Jordtagsmätning 1-tråd samt loop Innehåller 1 x 30 m grönkabel på rulle, 1 hjälpspett Jordtagsmätning 3-trådsmetoden 50 m Innehåller 2 hjälpspett, 2 kabelrullar (50 m röd, 50 m blå), 1 kabelvinda (10 m grön), 1 hammare, 5 y / Ø 4 mm bananadaptrar, 1 väska 100 m "S" Innehåller 2 hjälpspett, 2 kabelrullar (100 m röd, 100 m blå), 1 kabelvinda (10 m grön), 1 hammare, 5 y / Ø 4 mm bananadaptrar, 1 väska 150 m Innehåller 2 hjälpspett, 2 kabelrullar (150 m röd, 150 m blå), 1 kabelvinda (10 m grön), 1 hammare, 5 y / Ø 4 mm bananadaptrar, 1 väska Jordtagsmätning och markresistivitet 4-trådsmetoden 100 m "S" Innehåller 4 hjälpspett, 4 kabelrullar (100 m röd, 100 m blå, 100 m grön, 30 m svart), 1 kabelvinda (10 m grön), 1 hammare, 5 y / Ø 4 mm bananadaptrar, 1 väska 150 m Innehåller 4 hjälpspett, 4 kabelrullar (150 m röd, 150 m blå, 150 m grön, 30 m svart), 1 kabelvinda (10 m grön), 1 hammare, 5 y / Ø 4 mm bananadaptrar, 1 väska Markresistivitet sats 100 m Innehåller 2 kabelrullar (100 m grön och 30 m svart), 1 väska, 2 hjälpspett CA 647X förbindelsesats(för μ Ω mätning) Innehåller 4 x 1.5 m kablar med Ø 4 mm bananingångar, 4 krokodilklämmor, 2 testprober

z 30 Slingresistanstänger CA 6416 & 6417 I tillägg till den traditionella jordtagskontrollen med jordbrygga, ger slingresistanstmetoden en repeterbar och säker kontroll av jordtag. Dessutom behöver heller inga hjälpspett användas. Slingresistansmetoden kan användas där man har minst två med varandra förbundna jordtag. Dessa slingresistanstänger kan även mäta läckströmmen i jordlinan vilket ger ytterligare en kontroll på jordtagets kondition. Rekommenderas vid underhållsbesiktning enligt EBR. Ergonomi • Automatisk Hold-funktion • OLED display för avläsning i solljus• Automatisk kalibrering• Programmerbara alarm• Mujukvara DataView® för lagring av mätvärden• Android applikation för lagring samt positionering av mätstället Mätningar • Slingresistansmätning 0,01…1500 Ω • Jordinduktansmätning 10…500 µH• Läckströmsmätning 0,2 mA…40 A• Beräkning av impedanser vid olika frekvenser• Lagring av 300 mätvärden (CA6416) samt 2000 mätvärden (CA6417) med Bluetooth • Batterlivslängd cirka 1 500 mätningar om 30 s Mätning av jordtag med tångmetoden CA 6417 Tångkonstruktion: Mäthuvudet är nyckelkomponenten på en slingresistanstång, den garanterar produktens höga prestanda. Chauvin Arnoux ® slingresistanstänger är uppbyggda med två oberoende, magnetiskt skärmade kretsar med utmärkt brusdämpning. Den mekaniska designen medger en stabil och repeterbar tång- öppning och -stängning, vilket ger en mycket hög noggrannhet. Ytan på kontaktytorna är utvecklad för att förhindra att partiklar fastnar och ger felaktiga mätvärden

Tillbehör Beställningsinformation CA6416 Slingresistanstång ................................................ P01122301CA6417 Slingresistanstång ................................................ P01122016 Levereras med väska, batterier, kalibreringsloop, samt svesnk manual Till CA6417 levereras även GTC mjukvara CL1 kalibreringsloop .......................................................... P01122301DataView® – mjukvara ...................................................... P01102095Bluetooth modem USB för PC ............................................. P01102112Väska ................................................................................ P01298080 z 31 Slingresistanstänger Slingresistansmätning1 500 - siffrors display Miätområden ( Ω) / Upplösning (Ω) / Onoggrannhet 0,010…0,099 / 0,001 / ± 1,5 % ± 0,01 avläst värde 0,10…0,99 / 0,01 / ± 1,5 % ± 2 avläst värde 1,0…49,9 / 0,1 / ± 1,5 % ± avläst värde 50,0…99,5 / 0,5 / ± 2 % ± avläst värde 100..199 / 1 / ± 3 % ± avläst värde 200…395 / 5 / ± 5 % ± avläst värde 400…590 / 10 / ± 10 % ± avläst värde 600…1150 / 50 / ca: 20 % 1200…1500 / 50 / ca: 25 % Mätfrekvenser Mätfrekvens 2,083 Hz / Beräkningsfrekvenser 50, 60,128 samt 2 083 Hz Loopinduktansmätning Miätområden (µH) / Upplösning (µH) / Onoggrannhet 10…100 / 1 / ± 5 % ± avläst värde 100…500 / 1 / ± 3 % ± avläst värde Beröringsspänning Miätområde (V) / Onoggrannhet (V) 0,1…4,9 / 0,1 5,0…49,5 / 0,5 50,0…75,0 / 1 Strömmätning4 000 - siffrors display Mätområden (A) / Upplösning (A) / Onoggrannhet 0,200…0,999 mA / 1 µA / ± 2 % ± 50 µA 1,000…2,990 mA - 3,00…9,99 mA / 10 µA / ± 2 % ± 50 µA 10,00…29,90 mA - 30,00…99,9 mA / 100 µA / ± 2 % ± avläst värde 100,0…299,0 mA - 0,300…0,990 mA / 1 mA / ± 2 % ± avläst värde 1,000…2,990 A - 3,00…39,99 A / 10 mA / ± 2 % ± avläst värde AsetuksetAnvändningslägen Standard eller avancerat användarläge Alarm Kofnfigurerbart på Z, V och A Summerfunktion Aktivering HOLD Manuell eller automatisk PRE-HOLD Automatisk avstängning Aktiv / Inaktiv Generella specifikationerDisplay 152 -segments OLED display, storlek 48 x 39 mm Maximal kabelarea 35 mm Lagring 300 (CA6416) samt 2000 (CA6417) tids- och datumstämplade mätvärden Kommunikation Bluetooth, klass 2 (CA6417) Drivspänning 4 x 1,5 V LR6 (AA) alkaline -batterier eller 4 x NiMH -batterier Batteritid 1440 mätningar x 30 s Kalibrering Automatisk vid uppstart Säkerhetsklassning IEC 61010 600 V KAT IV Kapslingsklass IP40 Storlek 55 x 95 x 262 mm CA 6416 & CA 6417

906131088 - Ed. 8. - 02/2010 - Non contractual document. Confirm specifications before ordering • www.chromatiques.fr www.chauvin-arnoux.com 50 to 5000 V DC Megohmmeters 2010 - Ed. 01 Insulation Resistance Testing Guide Distributör Chauvin Arnoux är Frankrikes ledande instru- menttillverkare. Vi tillverkar instrument för el- och energiövervakning samt elektriska test- och mätinstrument för underhållsbruk av elinstalla- tioner. Dessutom tillverkar vi temperaturgivare till kunder med mycket höga krav på kapsling, som till exempel kärnkraftverk. Från att råmatrialet kommer in till våra fabriker, till varje enskilt supportärende, är vårt team av medarbetare vår finaste resurs. Varje dag finner vi nya lösningar på mätproblem för proffesionella användare i hela världen för våra teknikintensiva proffskunder som kan vara stora industriföretag, nätbolag samt underhållspersonal och elektriker. SE Ed 2 Vi finns över hela världen! Utvecklar nya och bättre sätt att mäta framtiden, varje dag! Besök vår hemsida: www.chauvin-arnoux.se METRIX Test & Measurement Catalogue Products and accessories 2010 Edition Ladda ner våra katalog er från vår hemsid a: Den europeiska instrumenttillverkaren: NORDEN CA Mätsystem AB Box 4501 - SE 18304 TÄBY Tel: +46 8 50 52 68 00 Fax: +46 8 50 52 68 10 [email protected] www.chauvin-arnoux.se
