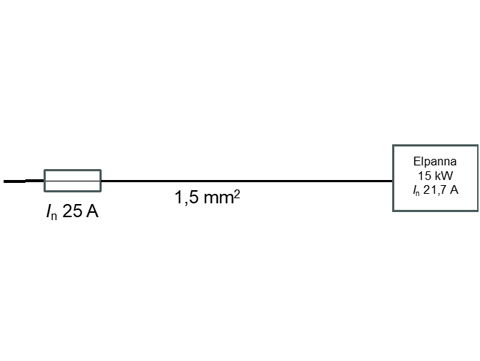

Får man verkligen installera en 3-fas elpanna 15 kW på en gruppledning med arean 1,5 mm2 och avsäkra denna med 25 A säkring?
Det korta svaret är JA!
Mats Jonsson Eltrygg Miljö svarar och förklarar
Det kan i vart fall finnas två skäl till frågeställningen. Det första kan vara att branschen ofta talar om att största märkström på överströmsskydd för att skydda en kopparledare med arean 1,5 mm2 skulle vara 10 A. I allmänhet kan en sådan ledare föra betydligt större strömmar. Det andra är att överströmsskyddet i detta fall inte behöver utgöra överlastskydd för ledningen då belastning inte kan medföra överlastström per definition. I sin tur kan detta medföra att överströmsskyddets märkström är större än vad som är vanligt i betraktarens ögon.
Om belastningen inte kan medföra en överlastström behöver ledningen inte skyddas mot överlastström och valt överströmsskydd behöver endast dimensioneras som kortslutningsskydd. Ledarens belastningsförmåga behöver i sådana fall endast vara lika med eller större än belastningsobjektets märkström, det vill säga; IB ≤ IZ.
Antag att elpannan i detta fall installeras i en källare med väggar av sten eller betong. Då kan förläggningssätt C enligt elinstallationsreglernas användas med viss marginal då villkor för C-förläggningen är trävägg med sämre värmeavledningsförmåga än stenvägg.
Vi kan också anta att omgivningstemperaturen i vart fall inte överstiger 30 °C., troligen är temperaturen betydligt lägre.
En vanlig installationskabel kan vara S1XZ1-U 5G1,5 1kV som enligt tillverkaren har en maximalt tillåten drifttemperatur på 90 °C. För denna kabel kan belastningsförmågan hämtas ur tabell 52B.5 i elinstallationsreglerna. Arean 1,5 mm2 har i denna tabell och med C-förläggning samt vid en omgivningstemperatur om 30 °C., en belastningsförmåga om 22 A.
Därmed är villkoret IB ≤ IZ.uppfyllt: 21,7 ≤ 22 (A). Som ovan nämnts finns ytterligare marginaler vad gäller omgivningstemperatur och förläggningssättet.
Det torde heller inte vara något problem att använda dvärgbrytare med märkström 25 A som kortslutningsskydd. En Hager dvärgbrytare NCN 25 A kan enligt tillverkarens datablad, släppa igenom knappt 40 000 A2s vid en kortslutningsström om 10 kA. För enkelhets skull utgår vi från 40 000 A2s.
Om vi beräknar arean på samma sätt som i ”2. Får man göra så här?” får vi följande:
Så det är inga problem att kortslutningsskydda vald kabel med dvärgbrytare 25 A. Behöver kabeln vara längre kan man välja B-karakteristik.
