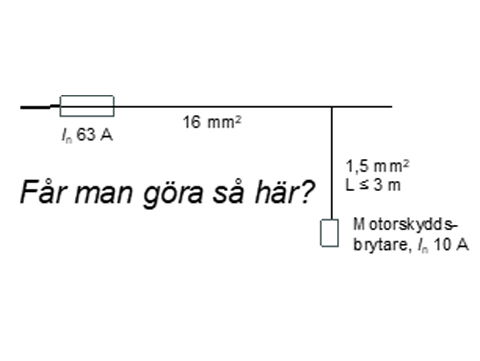

Vi har tänkt att gå ut med en ledning med kopparledare med arean 16 mm2 från en central och säkra denna ledning med 63 A. Till denna ledning har vi tänkt att grena av med ledningar med arean 1,5 mm2 och ansluta mindre maskiner, typ slipmaskiner och pelarborrmaskiner, via motorskyddsbrytare för varje anslutet objekt. Denna grenledning är som längst 3 m. Får man göra så här?
Det korta svaret är JA!
Mats Jonsson Eltrygg Miljö svarar och förklarar
Denna metod om placering av kortslutningsskydd finns beskriven i elinstallationsreglerna punkt 434.2.1. Det är inte säkert att grenledningen i frågan är skyddad mot kortslutningsström av säkringen med märkström 63 A. Men det behöver den inte vara om följande villkor samtidigt är uppfyllda.
- Ledare och kablar är så förlagda att risken för kortslutning eller överledning till jord är begränsad till ett minimum och
- Ledare och kablar inte är förlagda nära brännbart material.
Det första villkoret kan uppfyllas genom ledningens (kabelns) skydd mot yttre påverkan förstärks, exempelvis genom att kabeln läggs i kabelskyddsplåt. Men det kan redan vara uppfyllt genom kabelns läge på en vägg, till exempel bakom maskinen.
Det andra villkoret kan anses vara uppfyllt om kabeln inte förläggs på eller nära brännbar byggnadsdel.
Den här metoden ni nu undersöker förutsättningarna för kan vara ekonomiskt besparande på flera sätt. Dels kan en ledning med ett överströmsskydd strömförsörja ett större antal maskiner, som vanligtvis krävt separata överströmsskydd och kablar, dels kan kanalisationen bli betydligt enklare. Det vill säga en besparing i såväl mindre kopplingsutrustning som kanalisation.
