Jordfelsbrytare - tips och trix för olika typer
Voltimum
Jordfelsbrytare - tips och trix för olika typer
Publicerad: 19 september 2012 · Kategori: Elseminarium
Ur dokumentet

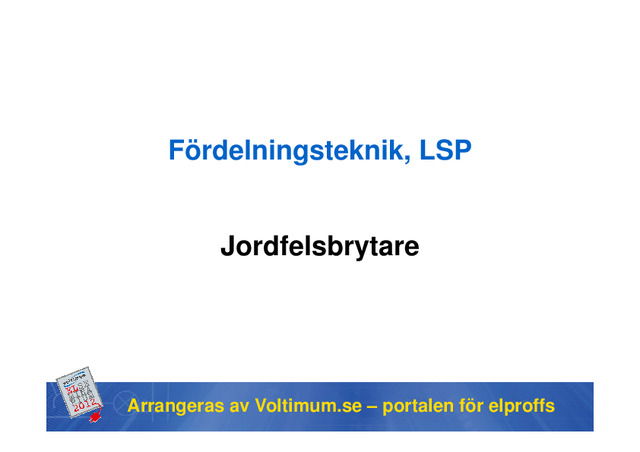

Fördelningsteknik, LSP Jordfelsbrytare Arrangeras av Voltimum.se – portalen för elproffs Fördelningsteknik, LSP Magnus Engström Leif Lundberg Arrangeras av Voltimum.se – portalen för elproffs Agenda • • • • Jordfelsbrytarens historia Så funkar den Olika typer av jordfelsbrytare Att tänka på vid val och installation – Naturliga läckströmmar – Selektivitet – Överlast- och kortslutningsskydd – Underhåll av jordfelsbrytare • Regelbunden test • Livslängd Jordfelsbrytarens historia • Dr. Biegelmeiers forskning från 50-talet • Första jordfelsbrytarna patenterade i slutet av 50-talet • Bredare användning från 70-talet (Sydafrika, USA …) • Svenskt krav på jfbr i bostäder, grundskolor, dagis och fritidshem från 1 jan 2000 Så fungerar jordfelsskydd L1 L3 L2 N 1 6 4 8 5 7 2 3 L1 1. Mekanism 4. Testknapp 7. Toroid L2 L3 N 2. Tripprelä 5. Testkrets 8. Sekundärlindning 3. Motstånd (testkrets) 6. Primärlindning Så fungerar jordfelsskydd 6 0 A 8 2 Olika primärströmmar = jordfel = utlöst JFB Arrangeras av Voltimum.se – portalen för elproffs Arrangeras av Voltimum.se – portalen för elproffs Olika typer av jordfelsskydd Traditionella jordfelsbrytare Personskyddsbrytare Jordfelsmoduler Arrangeras av Voltimum.se – portalen för elproffs Jordfelsskydd - ett samlingsnamn • RCD Jordfelsskydd • RCCB Jordfelsbrytare • RCBO Personskyddsbrytare • SRCD Uttag kombinerat med jordfelsbrytare • PRCD Portabla jordfelsbrytare Arrangeras av Voltimum.se – portalen för elproffs Olika typer • AC – Skydd mot...
