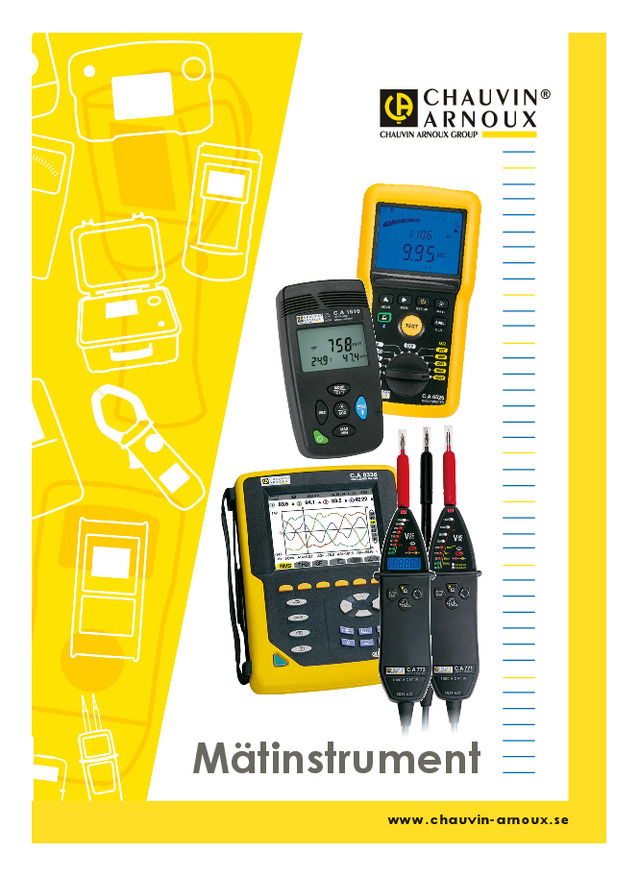

Mätinstrument

Mätinstrument www.chauvin-arnoux.se Mätinstrument

Mätinstrument Både på den franska MICA mul-timeter från 1985 och ANAGRAF, den amerikanska versionen från samma år, är den gula Chau-vin-Arnoux-färgen väldigt typisk.  En intressant historia! Uppfinningar, engagemang och nytänkande inom mät-teknik är våra ledord.Patent från Chauvin-Arnoux är till exempel; • 1923: ohmmetern• 1927: universalinstrumentet• 1934: den första strömtången• 1982: hall-element strömtång för likström• 1994: slingresistanstången. Detta är endast några i raden av över 350 unika patent som Chauvin-Arnoux innehar. I dag investeras motsvaran-de 11% av vår omsättning på forskning och utveckling för nya mätinstrument och mätmetoder. Chauvin-Arnoux tillverkar mätinstrument till industrin för pro-fessionell användning. Tillverkning görs vid någon av våra 7 fabriker runt världen. Våra 4 huvudfabriker ligger i Frankrike, där även vårt huvudlager finns vid fabriken i Normandie. Chauvin-Arnoux har sedan 10 år ISO9001 certifierad tillverk-ning, samt sedan 2009 även ISO14001. Alla instrument tillverkas med senaste teknik och datorise-rad slutkontroll. Alla instrument levereras med ett konfirme-rings- eller kalibreringscertifikat, beroende på modell. Vi som jobbar på Chauvin-Arnoux har lång erfarenhet  av mätinstrument och kan ge dig hjälp med val av rätt instrument för dina behov.  1895: Reflek-tionsgalva-nometer Kalibrerings-potentiome-ter från 1900 användes med ett batteri och en galvanome-ter som den på bilden intill. Monoc L. Logotypen på den före detta  huvudporten.   Strömtång  CdA 600 (1982). MX 51. Chauvin-Arnoux i Sverige, CA Mätsystem, är ett  dotterbolag för att utveckla samt ge support till den  nordiska marknaden; Sverige, Norge, Danmark och  Finland. CA Mätsystem är ett av 10 dotterbolag i en  världsomspännande koncern. Allt började 1893 med  grundarna Raphaël Chauvin och René Arnoux. De startade  bolaget nära Montmartre i Paris där vårt huvudkontor  fortfarande ligger. Nu ägs företaget i femte generationen  av familjen Arnoux.

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE SPÄNNINGSPROVARE för mätning upp till 1000 V AC/ 1400 V DC med autotest enligt EN 50110-1.  FÖR HELAUTOMATISKA lågimpedans  spänningsmätningar med frekvenser från 16 2/3 Hz upp till 800 Hz.  PRAKTISKA extra funktioner som ficklam-pa, fasidentifiering, 2-tråds fasföljdskon-troll, summer och resistansmätning samt inbyggd jordfelsbrytartest. MED LED-DISPLAY bestående av 9 olika segment från 12 V….1000 V AC/1400 V DC. CA773 har dessutom bakgrunds- belyst digital display med 4 siffror samt LED-indikering, för enkel och exakt  mätning och avläsning. CA771 kan användas i temperatur- området – 30 C°…+ 60 C°. Spänningsprovare CA 771-773 1000 V kat IV 1…1000 Vac/1400 Vdc Bandbredd  16…800 Hz IP65 & användning  -30…+60° C Förbindelseprov  med summer Fasföljd Jordfelsbrytartest  30  mA Utbytbara prober IP 65

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE FÖR ATT UPPFYLLA SS 436 40 00 används en installationstestare med minne och rapportgenerering. Detta regelverk gäl-ler vid ny- och tillbyggnad-, samt änd-ringar i elinstallationen.  CA6117 är ett ergonomiskt utformat instrument. Områdesväljaren har direkt-funktionsval till alla mätningar som görs enligt standard.  FÖR KONTROLL i installationer med spänningar mellan 20…550 V AC/DC och för frekvenserna 16 2/3 Hz samt 50 Hz.CA6117 har även inbyggd säkringsta-bell samt spänningsfallsmätning. MED HJÄLP AV grafiska inkopplingsan-visningar samt svenska texter direkt i displayen, svensk mjukvara och manual är användningen extremt enkel. Installationstestare CA 6117 Enligt SS 436 40 00 Svenska menyer Färgskärm Svensk mjukvara och rapport Enkel och tydlig menystruktur Inbyggd säkringstabell IP 53

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE KABELSÖKARE samt metalldetektor för enkel och precis sökning av elkablar vare sig de är spänningssatta eller inte.  KODNINGEN ÄR DIGITAL vilket gör det enkelt att identifiera kablar. INSTRUMENTET består av en sändarenhet och en mottagarenhet, som båda har stora LCD-displayer med digital visning samt bakgrundsbelysning.  DET FINNS ÄVEN LJUDINDIKERING samt en bargraf funktion för att enkelt och snabbt finna kablar och rör.  EN ANNAN praktisk funktion är lampor i båda enheterna. Kabelsökare CA 6681 Precis sökning Mäter spänningsatta eller inte spänningsatta kretsar Sändar- samt mottagarenhet Bargraf funktion Inbyggda lampor LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE Luftkvalitetslogger CA 1510 För inomhusluft CO 2  (koldioxid) Temperatur Luftfuktighet Magnet på baksidan Sampling 1min...8 h Minne för 1 miljon samplingar   Mjukvara för rapporter 2-kanals DC logger L452 Analoga-, pulser, samt digitala 2 oberoende kanaler 0...20 mA / 0...10 V dc Upp till 270 dgr loggning Sampling från 200 ms Magnet på baksidan Skruvanslutning Svensk mjukvara LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE IP 40 IP 42

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE ISOLATIONSPROVNING görs valbart med 50, 100, 250, 500 samt 1000 V beroende på modell.DESSUTOM har CA 6524 samt CA 6526 minne, frekvensmätning och resistans-mätning som extra funktioner. CA 6526 har även Bluetooth kommunikation samt programmerbara larm.FÖRBINDELSETEST görs med 200 mA dess-utom kan kabelresistansen kompenseras bort i mätkablarna för en noggrannare mätning.VID MÄTNING på spänningsförande mätobjekt varnar instrumentet med en summersignal och spänningen visas i displayen upp till 700 V, isolationsprov är då inte möjligt att utföra.MED FJÄRRSTYRNINGSPROB som tillbehör har man alltid en hand fri, dessutom med magnet på baksidan för enkel fastsättning, (CA 6524 och CA 6526). Isolationsprovare CA 6522-26 50...1000 V Analog-digital display 200 mA kontinutetsprov Automatisk spänningsmätning Automatisk urladdning Magnet för enkel upphängning Kategori IV 600 V IP 54

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE MULTIMETERSERIE med grafisk färgskärm (MTX3293), på den grafiska displayen fås trendvärden på alla storheter samt att även inspelningar kan göras. UPP TILL 200 kHz bandbredd samt en basonogrannhet på 0,02 %. Endast ett strömområde med högsta noggrannhet och en visning från 1,000 µA. Samtidig visning av 3 mätvärden samt huvud-mätning.MED SIN UNIKA DESIGN med tangenter istället för vridomkopplare kan multime-tern enkelt fjärrstyras med en PC. VIDARE kan mätningar och trender spa-ras och föras över till PC med mjukvaran SX-DMM. Grafisk färgskärm MTX 3291-93 Upp till 100 000 siffror 0,02 % noggrannhet Färgskärm Loggningsfunktion IR-USB och  Bluetooth Pulskvotsmätning Kategori IV 600 V LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE DIGIFLEX är den smidigaste strömtång-en för växelströmsmätning på markna-den.SPOLEN har en diameter på endast 5 mm, så det är enkelt att komma åt att mäta mellan kablarna i trånga kabel-fack. Displayen sitter med en 0,8 m kabel ansluten till spolen.MYCKET ENKEL användning med display som visar strömmen samt tangent för av/på samt Max-Hold och hold-värde. MED MAX-HOLD funktionen sparas det högsta uppmätta strömvärdet i display-en i upp till 72 h. Vilket är praktiskt vid upp- eller nedsäkring av en anläggning.DESSUTOM finns automatisk avstängning för att spara batterier. Flexibel strömmätning DigiFlex Enklare och säkrare Mäter från 20 mA…4000 A Växelström 10 Hz…3 kHz  TRMS Spolen endast 5 mm tunn Med maxvärdelåsning Magnet för enkel upphängning IP 67 IP 40

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE Effekt och övertonstänger F205-407-607 Oöverträffade funktioner AC+DC TRMS 150 mA till 3 000 Aac/dc Upp till 60 mm diameter Övertonsanalys upp  till 25:e övertonen Effektmätningar samt motorstartmätning Minne samt Bluetooth 1 000 V  kat.  IV Energianalysatorer CA 8331-8333 Energioptimering 3-fas mätning Effektmätning Övertoner Färgskärm Svenska menyer Svensk mjukvara LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE FÖR ENERGI- OCH STÖRNINGSANALYS mätning av transienter, alarmloggning samt energimätning i eldistributions- nätet. ANVÄNDS för mätning på 1- och 3-fas-applikationer och är anpassat för analys av industri- och elkraftdistribution miljöer där längre loggtider är önskvärda.MED TFT-FÄRGSKÄRM med automatisk skalningsfunktion. Samplingshastigheten är 12,8  KHz, dvs. 256 mätningar per period. VALBAR INTEGRATIONSTID (högsta upp-lösning) mellan 1 s och 15 min intervall, för längre eller kortare perioder av logg-ningar. Dessutom ses min-, max-, medel- och toppvärden. Upp till 5 spänningar Upp till 4 strömmar Övertonsanalys upp  till 50:e övertonen Motorstartsmätning  upp till 10 min Med SD-kort minne Svensk menyer och mjukvara Nätanalysatorer CA 8336-8435   För avancerad mätning IP 54 IP 53 IP 53 IP 67

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE FLEXIBEL STRÖMMÄTNING perfekt vid ener-gioptimeringar, mäter och loggar ström, spänning, energi och effekt på 1-och 3-fas installationer. FÖR KOMPLETT energianalys där en flyttbar utrustning är önskvärd, för mätning och övervakning på 50, 60 och 400 Hz installa-tioner.MED PEL behöver inte strömkretsen brytas vilket ger en flexibel installation.BÅDE spännings- och strömomsättning kan ställas in för upp till 650 kV och 25 kA (10 GW).LAGRAR, MIN-MAX samt medelvärdet varje sekund, med en samplingsfrekvens på 128 mätningar per period (20 ms).SAMTIDIGT görs frekvens-, total- samt enskild övertonsanalys upp till 50:e samt effektfak-tormätning, som allt lagras i minnet. Effekt- och energilogger PEL 102-103-105 Flexibel övervakning Effekt- och energimätningar i alla 4 kvadranter Upp till 1000 V / 10 kA Svensk mjukvara Övertonsmätning WI-FI, Bluetooth, USB och SD-kort IP 54

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE ANVÄNDARVÄNLIGA och tåliga jord-bryggor med stor bakgrundsbelyst dis-play, färgkodade mätingångar och tyd-liga tangenter vilket gör dem utmärkta för fältbruk.CA6471 har den unika funktionen med selektiv jordmätning, enskilda jordtag kan mätas på system med parallella jor-danslutningar under drift.OPTIMALA vid nysättning av jordtag och underhållskontroll av referensjordtag. Samt jordkoppling-, markresistivitets-, kontinutetsmätning och med minne.DE ANVÄNDS med konventionella jordspett eller de medföljande sling-tängerna och mäter resistans mellan 0,001 Ω och 100 kΩ.  Vid jordtagskontroll är CA 6470-71N referensbryggorna Selektiv mätning Enkel inkoppling Vid nysättning Vid underhållskontroll Mät med spett- och slingmetoden Svensk mjukvara Slingresistanstänger CA 6416-17 För periodiskt jordtagsunderhåll Med OLED-display Pre-Hold funktion (auto-låsning av displayen) 35 mm tångöppning Mätning med tids- och datumstämpling  Bluetooth kommunikation Vattentäta isolationsprovare CA 6550-6555 Isolations- & mantelprovare Isolationsprovning 10- eller 15 kV Automatiskt mantelprov Grafisk display Svenska menyer Skärmade  mätkablar USB för över- föring till PC LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE IP 40 IP 67 IP 67

Mätinstrument LÄS MER OCH BESTÄLL   PÅ CHAUVIN-ARNOUX.SE TILLBEHÖR  för lågspänningsinstallationer, upp till  1000 V ac  och 1500 V dc . Kategori II: Mätning på kretsar anslutna till en lågspänningsinstallation.Exempel: vägguttag, vitvaror, portabel elektrisk utrustning, Kategori III: Mätning på kretsar i ett hus.  Exempel: fast installerad utrustning i industri eller i hus, som hissar, ventilation och fast belysning. Kategori IV:Mätning vid källan på lågspänning Exempel: vid distributionspunkten, luftledningar samt transformatorstationer och överströmsskydd. Normen IEC 61010 gäller för elektrisk mätutrustning samt styrsystem och laboratorieinstrument samt hur de ska användas. Mer specifikt är IEC 61010-031 och dess tillägg A1 som definierar säkerhetsregler för mätinstrument och dess tillbehör. För arbete på kat III eller kat IV installationer: • Mätspetsar får ej ha mer blank del än 4mm  längd • Yttersidan på en krokodilklämma får inte vara  ledande, när krokodilen är stängd ska inte ledande del kommas åt. Vi erbjuder en serie tillbehör för installationskategori kat IV och kat III allt för att garantera prestanda och säkerhet. Här finner du ett urval tillbehör: BESTÄLLNINGSINFORMATION Artikel nr: P01295459ZSats med 2 x prob, 2 x krokodil, 2 x kabel, 2 x 4 mm prob röd/svart kat IV 600 VArtikel nr: P01103058Z Magnetiska mätprober x 2 röd/svart kat IV 600 VArtikel nr: P11-000-276  Testpinnar f. spänning 4 mm flexibel 1,8 mm 85 mm längd x 6 röd/svartArtikel nr: P01295457 Krokodilklämmor kat IV 1000 v x 2 röd/svartArtikel nr: P01101846 Banan-BNC adapter x 2 kat II 150 VArtikel nr: P01295453Z Kabelsats 2 x 1,5 m röd/svart silikon kat IV 1000 VArtikel nr: P01102054Z Testprobe gripklo 6 A x 2 röd/svart kat III 1000 VArtikel nr: P01295460Z Testprobe 2 mm spets x 2 röd/svart kat II 300 VArtikel nr: P01295458Z Testprobe 4 mm spets x 2 röd/svart kat II 300 V  Praktiska tillbehör upp till kat IV 1000 V Satser med röd och svart färg Med 4 mm standaranslutning För alla mätinstrument Upp till kat IV 1000 V

www.chauvin-arnoux.se Läs mer och beställ:  chauvin-arnoux.se NORDEN CA Mätsystem AB,   Box 4501 SE-18304 TÄBY SVERIGE Tel : +46 8 50 52 68 00, Fax : +46 8 50 52 68 10 [email protected] Ed.  1 - 07/20 12 - Ej t ekniskt bindande dokument ation. Kontaktinformation S VERIGE CA Mätsystem ABBox 4501SE-18304 TÄBYSVERIGETel.: 08-50 52 68 00Fax: 08-50 52 68 [email protected] S KANDINAVIEN CA Mätsystem ABBox 4501SE-18304 TÄBYSVERIGETel.: 08-50 52 68 00Fax: 08-50 52 68 [email protected] F INLAND CA Mätsystem ABBox 4501SE-18304 TÄBYSVERIGETel.: 08-50 52 68 00Fax: 08-50 52 68 [email protected] Chauvin Arnoux Chauvin Arnoux VÄRLDEN ÄR   EN   SJÄLVKLARHET ! I TALIEN AMRA SpATel.: +39 039 245 75 45Fax: +39 039 481 [email protected] www.chauvin-arnoux.it  M ELLANÖSTERN Chauvin Arnoux Middle EastTel.: +961 1 890 425 Fax: +961 1 890 [email protected] S PANIEN Chauvin Arnoux Ibérica SATel.: +34 902 20 22 26Fax: +34 93 459 14 [email protected] www.chauvin-arnoux.es   S KANDINAVIEN CA Mätsystem ABTel.: +46 8 50 52 68 00Fax: +46 8 50 52 68 [email protected] S CHWEIZ Chauvin Arnoux AGTel.: +41 44 727 75 55Fax: +41 44 727 75 [email protected] www.chauvin-arnoux.ch ENGLAND Chauvin Arnoux LtdTel.: +44 1924 460 494Fax: +44 1924 455 [email protected] www.chauvin-arnoux.com USA Chauvin Arnoux Inc d.b.a AEMC InstrumentsTel.: +1 (508) 698-2115Fax: +1 (508) [email protected] www.aemc.com STRÖMTÅNGSKATALOGEN Våra guider: Vi finns över hela världen!  Chauvin Arnoux är Frankrikes ledande instrumenttillverkare. Vi tillverkar instrument för el- och energiövervakning samt elektriska test- och mätinstrument för underhållsbruk av elinstallationer. Dessutom tillverkar vi temperaturgivare till kunder med mycket höga krav på kapsling, som till exem-pel kärnkraftverk. Utvecklar nya och bättre sätt  att mäta framtiden varje dag! Från att råmaterialet kommer in till våra fabriker,  till varje enskilt supportärende, är vårt team av  medarbetare vår finaste resurs. Varje dag  finner vi nya lösningar på mätproblem för  professionella användare.  Våra teknikintensiva proffskunder är  industriföretag, nätbolag samt  underhållspersonal och elektriker. En europeisk  instrumenttillverkare
