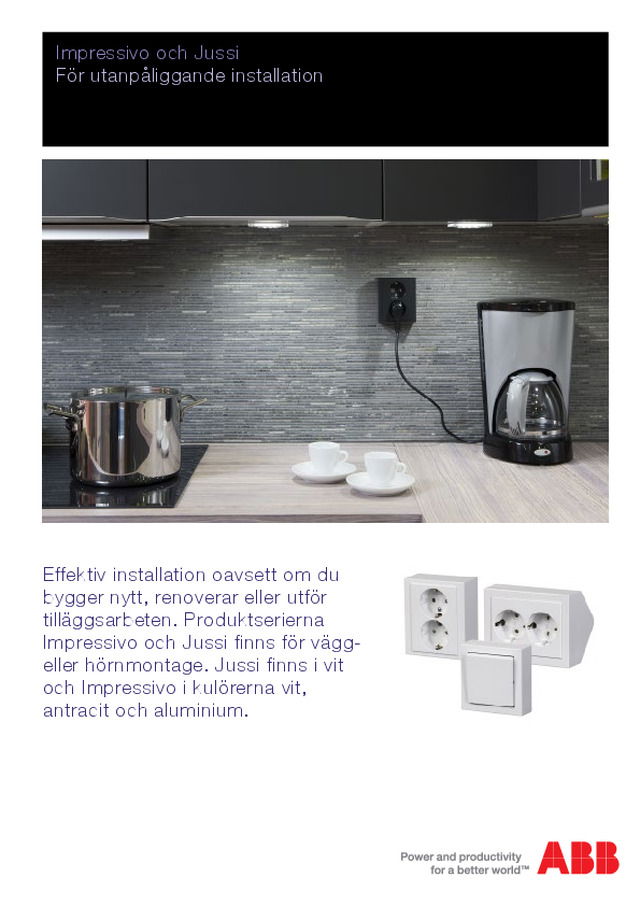

Impressivo och Jussi

2  För utanpåliggande installation E-nr Typ   Beskrivning Förpackning Strömställare18 161 10 1066A-84 Trapp, vit 1 / 10 18 161 11 1066A-81 Trapp, antracit 1 / 10 18 161 12 1066A-83 Trapp, aluminium 1 / 10 18 161 34 1067A-84 Kors, vit 1 / 10 18 161 35 1067A-81 Kors, antracit 1 / 10 18 161 36 1067A-83 Kors, aluminium 1 / 10 18 161 07 1065A-84 Kron, vit 1 / 10 18 161 08 1065A-81 Kron, antracit 1 / 10 18 161 09 1065A-83 Kron, aluminium 1 / 10 18 161 31 10666A-84 D-trapp, vit 1 / 10 18 161 32 10666A-81 D-trapp, antracit 1 / 10 18 161 33 10666A-83 D-trapp, aluminium 1 / 10 18 161 37 10631A-84 3x1-pol, vit 1 / 10 18 161 38 10631A-81 3x1-pol, antracit 1 / 10 18 161 39 10631A-83 3x1-pol, aluminium 1 / 10 18 161 28 1062A-84 2-pol, vit 1 / 10 18 161 29 1062A-81 2-pol, antracit 1 / 10 18 161 30 1062A-83 2-pol, aluminium 1 / 10 Tryckknappar18 161 13 1461A-84 1-pol, vit 1 / 10 18 161 14 1461A-81 1-pol, antracit 1 / 10 18 161 15 1461A-83 1-pol, aluminium 1 / 10 Vägguttag18 161 16 402EA-84 2-v jordat, snabbanslutning, vit 1 / 20 18 161 17 402EA-81 2-v jordat, snabbanslutning, antracit 1 / 20 18 161 18 402EA-83 2-v jordat, snabbanslutning, aluminium 1 / 20 18 161 22 404EA-84 4-v jordat, snabbanslutning, vit 1 / 20 18 161 23 404EA-81 4-v jordat, snabbanslutning, antracit 1 / 20 18 161 24 404EA-83 4-v jordat, snabbanslutning, aluminium 1 / 20 Vägguttag hörnbox18 161 19 402EE-84 2-v jordat, snabbanslutning, vit 1 / 10 18 161 20 402EE-81 2-v jordat, snabbanslutning, antracit 1 / 10 18 161 21 402EE-83 2-v jordat, snabbanslutning, aluminium 1 / 10 ROT-ram18 161 25 1721A-84 1-fack, 85 mm, djup 41 mm, vit 1 / 10 18 161 26 1721A-81 1-fack, 85 mm, djup 41 mm, antracit 1 / 10 18 161 27 1721A-83 1-fack, 85 mm, djup 41 mm, aluminium 1 / 10 Vägguttag kapslat IP4418 151 49 302ESW-81 2-v kapslat, IP44, antracit 1 / 10 Impressivo utanpåliggande IP21 Impressivo för utanpåliggande montage inomhus levereras med bottenplatta och insatser för vägg- eller hörnmontage. Finns i kulörerna vit, antracit och aluminium. Vägguttagen har inbyggt petskydd. Impressivo IP44 har utökats med ett  utanpå liggande tvåvägsuttag i kulören antracit. Ett starkt alternativ för dig som vill dölja din installation.

För utanpåliggande installation  3 Jussi utanpåliggande IP21 Jussi utanpåliggande har en mjuk form som passar de flesta objekt. För att få större installationsutrymme på insidan har den utanpåliggande varianten av Jussi större kopplingsut-rymmen. Strömställarna och tryckknapparna har plintar som standard. Dubbeluttagen har förnyats på insidan, där den nya  insatsen har integrerat petskydd och är därmed ännu säkrare. Insatsen är mindre och installationen av ledare görs snett framifrån i 60-gradersvinkel. Detta underlättar och försnabbar monteringen avsevärt. E-nr  Typ Beskrivning Förpackning Strömställare Trapp, Kors 18 171 61 1066A4 Strömställare, trapp  1 / 10 18 171 71 1067A4  Strömställare, kors 1 / 10 Strömställare Kron 18 171 66 1065A4  Strömställare, kron 1 / 10 Strömställare 3x1-polig 18 171 76  10631A4  Strömställare, 3x1-pol 1 / 10 Strömställare 2-polig 18 171 78 1062A4  Strömställare, 2-polig 1 / 10 Strömställare 2 polig + 1-polig 18 171 79 10621A4  Strömställare 2+1-polig 1 / 10 Tryckknapp Trapp Levereras inkl fönster, utan glimlampa. IP21 18 171 50 1466AK4  Tryckknapp, trapp 1 / 10 Glimlampor Glimlampor för strömställare och tryckknappar. Glimlampor kan installeras i insatser med 1-vippa.  Signallampor kan inte installeras i insatser med 2- eller 3-vippor. 18 151 95  8370  Glimlampa för strömställare och -tryckknappar, 230V/0,4 mA  1 / 10 18 151 96  8372 Glimlampa för strömställare och -tryckknappar, 230V/2 mA  1 / 10 18 151 97  8375 Glimlampa för strömställare och -tryckknappar, 24V/22 mA  1 / 10 18 151 98 8376  Glimlampa för strömställare och -tryckknappar, 12V/40 mA  1 / 10 Jordat vägguttag 1-väg Petsäkra. Med snabb alternativt skruvanslutning. Samtliga vägguttag levereras med hel bottenplatta  18 171 06  20EAKS  Vägguttag, Jussi, 1-vägs, jordat, snabbanslutning  1 / 10  18 171 08  23EAKS Vägguttag, Jussi, 1-vägs, jordat, skruvanslutning  1 / 10 Jordat vägguttag 2-väg Petsäkra. Med snabb alternativt skruvanslutning. Samtliga vägguttag levereras med hel bottenplatta.  18 171 30  402EA Vägguttag, Jussi, 2-vägs, jordat, snabbanslutning  1 / 10 18 171 36  232EA Vägguttag, Jussi, 2-vägs, jordat, skruvanslutning  1 / 10 Jordat vägguttag 4-väg Utvändigt 4-vägs vägguttag med snabbanslutning. Samtliga vägguttag levereras med hel bottenplatta. IP21. 18 171 80  404EA Vägguttag, Jussi, 4-vägs, jordat, snabbanslutning  1 / 20 Hörnbox, jordat vägguttag 2-väg 16A/250V. 2-vägs vägguttag snabbanslutning, fyra anslutningspunkter per ledare.  Förberedd för installation i hörn. Levereras komplett. 18 171 90  402EA.E  Hörnbox, 2-vägs, jordat, snabbanslutning, Jussi  1 / 20 Jordat vägguttag inkl. förhöjningsram 2-väg Förhöjningsram inklusive petsäkert 2-vägs uttag. Snabbanslutning. 18 152 50  302EUJ1R  Vägguttag med förhöjningsram, 2-vägs, jordat, Jussi  1 / 10 Jordad vägguttag med sockeldosa 2-väg Sockeldosa inklusive petsäkert 2-vägs uttag. Snabbanslutning. 18 958 10  302EUC1L  Vägguttag med sockeldosa, 2-vägs, jordat, Jussi  5 / 50

4  För utanpåliggande installation Strömställare trapp och kors, IP44 16A/250V Strömställare med snabbanslutning. Utvändig installation IP44.  18 183 61  1066SW Kapslat strömställare, trapp, utan lampa  1 / 10 18 183 71  1067SW Kapslat strömställare, kors  1 / 10 Strömställare 2-polig, IP44 16A/250V Strömställare med snabbanslutning. Utvändig installation IP44. 18 183 76  1062SW Kapslat strömställare, 2-polig  1 / 10 Strömställare kron, IP44 16A/250V Strömställare med snabbanslutning. Utvändig installation IP44. 18 183 66  1065SW Kapslat strömställare, kron  1 / 10 Tryckknapp trapp, IP44 10A/250V Tryckknapp med snabbanslutning. Utvändig installation IP44. Glimlampa beställes separat. 18 183 54  1466SW Kapslat tryckknapp, trapp  1 / 10 Glimlampor Glimlampor för strömställare och tryckknappar. Glimlampor kan installeras i insatser med 1-vippa.  Signallampor kan inte installeras i insatser med 2-vippor. 18 151 95  8370  Glimlampa för strömställare och -tryckknappar, 230V/0,4 mA  1 / 10  18 151 96  8372 Glimlampa för strömställare och -tryckknappar, 230V/2 mA  1 / 10 18 151 97  8375 Glimlampa för strömställare och -tryckknappar, 24V/22 mA  1 / 10 18 151 98  8376 Glimlampa för strömställare och -tryckknappar, 12V/40 mA  1 / 10 Signallampa, komplett IP55 Signallampa, Jussi, Kapslat, Led 230V/25mA, röd. 18 183 85  2661SW-12  Kapslat signallampa  1 / 10 Jordat vägguttag 1-väg, utanpåliggande, IP55 16 A, 250 V 1-väg, snabbanslutning, två anslutningspunkter per ledare.  18 183 08  20ESW  Kapslat vägguttag, 1-vägs jordat, snabbanslutning  1 / 10 Jordat vägguttag 2-väg, utanpåliggande, IP55 16 A, 250 V 2-vägs, snabbanslutning, fyra anslutningspunkter per ledare.  18 183 40  402ESW   Kapslat vägguttag, 2-vägs, jordat, snabbanslutning  1 / 10 Jordat vägguttag med inbyggd jordfelsbrytare, IP44 230 V, 16 A, IP 44, inbyggd med jordfelsbrytare, utlösningsström 30 mA. Endast uttag kopplade till de  skyddade utgångsledningarna är skyddade. 18 181 16  3120EUGKS-44  Vägguttag, 1-vägs infällt med jordfelsbrytare, 30mA  1 / 10  18 183 16  3120EUGKS-44.2  Vägguttag, 1-vägs utanpåliggande med jordfelsbrytare, 30mA  1 / 10  Membrantätningar och skarvstycke Skarvstycke för kombinationer av utanpåliggande strömställare och vägguttag i kapslat utförande.  Membrantätningar för anslutningar från sida eller botten. Av halogenfri plast. 18 183 96  2124SW  Membrantätning med 1 öppning  5 / 50  18 183 97  2125SW  Membrantätning med 2 öppningar  5 / 50  18 183 98  2138SW  Skarvstycke  5 / 50  18 183 99  1237SW  Membrantätning, rund för anslutning i botten  5 / 50  E-nr  Typ Beskrivning Förpackning Jussi kapslat IP44 Jussi IP44 är en stilren produktserie för utanpåliggande montering i fuktiga områden. Produkterna är tillverkade i polykarbonatplast som står emot både stötar och kyla. Jussi IP44-serien är enkel att använda – både inomhus och utomhus.

För utanpåliggande installation  5 Sockeldosor Sockeldosor för utanpåliggande montage, utan insats.  1-vägs eller 2-vägs apparater för stark- eller svagströms installation. 18 958 16  2551L-212  Sockeldosa, Jussi, för 1-vägs produkter  5 / 50  18 958 18  2552L-212  Sockeldosa, Jussi, för 2-vägs vägguttag  5 / 50  Hörnbox, bredd 85 mm För utanpåliggande montage av 1-vägs Jussi apparater. 18 171 81  2512H.13  Hörnbox, Jussi, inkl. 2-fack täckram  1 / 20 Förhöjningsramar, bredd 85 mm För utanpåliggande montage av 1-vägs apparater, Jussi. H = 22 mm. 18 150 89  2511R-212  Förhöjningsram, Jussi, 1-fack 1 / 10 18 150 94  2552R-212 Förhöjningsram, Jussi, 2-fack 1 / 10 18 150 95  2513R-214  Förhöjningsram, Jussi, 3-fack  1 / 5  Förhöjningsramar, bredd 100 mm För utanpåliggande montage av 2-vägs vägguttag. Täckram i 100 mm version ingår ej. H = 25 mm. 18 152 61  2521R-100   Förhöjningsram, Jussi, 1-fack  1 / 10  18 152 62  2522R-100   Förhöjningsram, Jussi, 2-fack  1 / 10  18 152 63  2523R-100   Förhöjningsram, Jussi, 3-fack  1 / 5  Förhöjningsramar, elektronik Förhöjningsram för dimmer och varvtalsregulator. H = 36 mm. 18 151 66  2551-510-212  Förhöjningsram, Jussi, 1-fack  1 / 10 18 151 67  2552-510-212   Förhöjningsram, Jussi, 2-fack  5 / 50 Förhöjningsramar, bredd 85 mm Förhöjningsramar för 1-vägs centrumplattor för t ex strömställare och datauttag.  Montage kan ske både lodrätt och vågrätt. Används tillsammans med apparatdosa 26 mm (typ 2456.26).  Antalet apparatdosor är lika med antalet fack på förhöjningsramen. 18 156 21 1721S85-84 Förhöjningsram, Impressivo, 1-fack, 85 mm, dj40 mm, vit 1 / 50 18 156 22 1722S85-84 Förhöjningsram, Impressivo, 2-fack, 85 mm, dj40 mm, vit 1 / 25  18 156 23 1723S85-84 Förhöjningsram, Impressivo, 3-fack, 85 mm, dj40 mm, vit 1 / 25 18 156 24 1724S85-84 Förhöjningsram, Impressivo, 4-fack, 85 mm, dj40 mm, vit 1 / 25 E-nr  Typ Beskrivning Förpackning Förhöjningsramar Infällda produkter installeras utanpåliggande med hjälp av ABB:s sortiment av förhöjningsramar eller sockeldosor. Förhöjningsram med timerstyrt vägguttag.

6  För utanpåliggande installation Kulodosa IP 20 Plinten är 5-polig och isolerad genom berörings-skydd. Max. antal ledare 4x2,5 eller 6x1,5 mm².  I dosan finns 6 st. sidoöppningar och 2 st. bottenöppningar. Tillverkad av halogenfritt material (IEC/61249-2-21) 14 375 55  AP6  Kulodosa med plint  10 / 100 Kulodosa IP 20 En 3-polig plint kan fästas i åtta olika lägen i dosan. I botten av dosans hörn finns ledarutbrytningar, liksom i mitten av långsidan, samt tre bottenutbrytningar. Två plintar levereras med dosan. Max. antal ledare/plint  8x1,5 mm² eller 5x2,5 mm². 14 375 52  AP12  Kulodosa m. plintar  10 / 50  14 375 50  AP12.1  Kulodosa utan plint  10 / 50 Kopplingsdosa AP75, IP65 Kopplingsdosa AP75 (2,5 mm², 400 V, kapslingsklass IP65) är försedd med fasta kabelgenomföringar av mjukmembrantyp, 10 på sidorna, och 3 i botten. Den har en styv stomme och är lämpad för kablar upp till Ø 18. Dosan har utdragbara fästöron. Dosan stängs med ett tryck på hörnen i locket och kan vid behov öppnas genom att lätt vrida en skruvmejsel under kanten. Dosan kan också plomberas. Monteringstemperatur -15...+60ºC. Tillverkad av halogenfritt material (IEC/61249-2-21). 14 384 10  AP75  Kopplingsdosa AP75, IP65  5 / 50 Kopplingsdosa AP9, IP 65  Tvåkomponent kopplingsdosan AP9 (2,5 mm², 500 V) är försedd med inbyggda ”strypnipplar”; 12 st. införingar i sidorna och 2 st. i botten. Man för in kabel genom att trycka igenom membranet och kabeländorna. För kablar max. Ø 17 mm. Dosan stängs med ett tryck på varje hörn i locket (snap-on). Vid behov öppnas locket genom att lätt vrida med en skruvmejsel under kanten. Dosan kan förses med dragavlastning och 5-polig plint AS9. Tillverkad av halogenfritt material (IEC/61249-2-21). 14 384 00  AP9  Utanpåliggande kopplingsdosa, 86 x 86 mm, IP 65, vit  5/50 14 384 08  AP9M  Utanpåliggande kopplingsdosa, 86 x 86 mm, IP 55, svart  5/50 14 384 39  AP9V  Utanpåliggande kopplingsdosa, 86 x 86 mm, IP 55, grön  5/50 14 384 38  AP9R  Utanpåliggande kopplingsdosa, 86 x 86 mm, IP 55, röd  5/50 Kopplingsdosa AP7, IP 44 Kopplingsdosa AP7 (6 mm², 400 V), kapslingsklass IP 44 är försedd med fasta kabelgenomföringar av mjuk-membrantyp, 10 i sidorna och två i botten. För kablar max. Ø 17. Man för in kabeln genom att trycka igenom membranet med de skalade kabeländorna. locket fästs med två skruvar, avstånd 78 mm. Dosan kan förses med dragavlastare AS9, AS9.1 och AS9.3. Tillverkad av halogenfritt material (IEC/61249-2-21). 14 384 03  AP7  Kopplingsdosa rund AP7, IP44  5 / 50 E-nr  Typ Beskrivning Förpackning Utanpåliggande kopplingsdosor Kopplingsdosan AP9 finns i flera olika färger. Dosorna finns i IP-klass 20, 44 och 55. Dragavlastare finns som tillbehör. Kulodosorna finns med eller utan plint.

För utanpåliggande installation  7

För ytterligare information kontakta: ABB ABLågspänningsprodukterTel: 021 32 50 00E-mail: [email protected] www.abb.se/lagspanning Informationen i detta dokument är föremål för förändringar utan föregående meddelande och skall inte betraktas som ett åtagande från ABB. ABB tar inget ansvar för eventuella felskrivningar som kan uppträda i detta dokument.
