Fox 2 fotmanöverdon

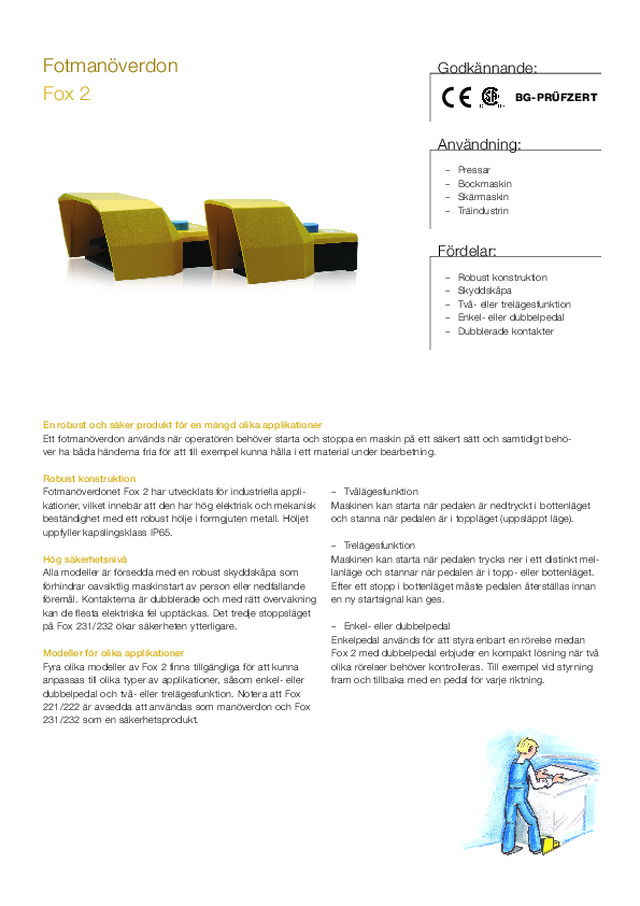

Fotmanöverdon  Fox 2 Robust konstruktion Fotmanöverdonet Fox 2 har utvecklats för industriella appli-kationer, vilket innebär att den har hög elektrisk och mekanisk beständighet med ett robust hölje i formgjuten metall. Höljet uppfyller kapslingsklass IP65. Hög säkerhetsnivå Alla modeller är försedda med en robust skyddskåpa som förhindrar oavsiktlig maskinstart av person eller nedfallande föremål. Kontakterna är dubblerade och med rätt övervakning kan de flesta elektriska fel upptäckas. Det tredje stoppsläget på Fox 231/232 ökar säkerheten ytterligare.  Modeller för olika applikationer  Fyra olika modeller av Fox 2 finns tillgängliga för att kunna anpassas till olika typer av applikationer, såsom enkel- eller dubbelpedal och två- eller trelägesfunktion. Notera att Fox 221/222 är avsedda att användas som manöverdon och Fox 231/232 som en säkerhetsprodukt.  Godkännande: Användning:   – Pressar   – Bockmaskin   – Skärmaskin   – Träindustrin  Fördelar:   – Robust konstruktion   – Skyddskåpa    – Två- eller trelägesfunktion   – Enkel- eller dubbelpedal   – Dubblerade kontakter   – TvålägesfunktionMaskinen kan starta när pedalen är nedtryckt i bottenläget och stanna när pedalen är i toppläget (uppsläppt läge).    – TrelägesfunktionMaskinen kan starta när pedalen trycks ner i ett distinkt mel-lanläge och stannar när pedalen är i topp- eller bottenläget. Efter ett stopp i bottenläget måste pedalen återställas innan en ny startsignal kan ges.   – Enkel- eller dubbelpedalEnkelpedal används för att styra enbart en rörelse medan Fox 2 med dubbelpedal erbjuder en kompakt lösning när två olika rörelser behöver kontrolleras. Till exempel vid styrning fram och tillbaka med en pedal för varje riktning. En robust och säker produkt för en mängd olika applikationer Ett fotmanöverdon används när operatören behöver starta och stoppa en maskin på ett säkert sätt och samtidigt behö-ver ha båda händerna fria för att till exempel kunna hålla i ett material under bearbetning. BG-PRÜFZERT

Kontaktblock Fox 221 och Fox 222 Fox 231 och Fox 232 Tekniska data Artikelnummer Fox 221 Enkelt fotmanöverdon med tvålägesfunktionFox 222 Dubbelt fotmanöverdon med tvålägesfunktionFox 231 Enkelt fotmanöverdon med trelägesfunktionFox 232 Dubbelt fotmanöverdon med trelägesfunktion 2TLA020160R41002TLA020160R42002TLA020160R31002TLA020160R3200 Säkerhetsnivå EN ISO 13849-1 Upp till PL c/Kat.1 beroende på systemarkitekturB 10d : 200 000 (Fox 231/232) B 10d : 2 000 000 (Fox 221/222) Användningskategori AC-15 Isolationsmärkspänning U i 500V Impulsmärkspänning U imp 6kV Tillåten elektrisk belastning BG: 400 V 6 A AC-15  CSA (Fox 221/222): 300V 6A GP A300 / P300 CSA (Fox 231/232): 250V, 10A, A300, Q150   Anslutning Skruvterminaler, självlyftande klämmor Kontakttyp Långsamt förlopp med dubbel brytning, positiv brytning NC-kontakt per EN 60947-5-1  Kontaktmaterial Finsilver Terminering 0,75-2,5 mm 2 Terminalskruvar M4 Villkorlig kortslutningström 1000A Kortslutningsskydd 6 A gG/gN-säkring Krav på isolator uppfyllda upp till 480V~ Kabelgenomföringar Fox 221/231: M20x1,5Fox 222/232: M25x1,5 Kapslingsklass IP65 Omgivningstemperatur -25°C...80°C Kopplingsdelar Fox 221: 2x(1NO+1NC)Fox 231: 2NO+2NC Fox 222: 2x(1NO+1NC) + 2x(1NO+1NC)Fox 232: (2NO+2NC) + (2NO+2NC) Material SkyddskåpaPedalHölje AluminiumTermoplastAluminium Färg Gul och svart Mekanisk livslängd Läge 2: 1x10 6 Läge 3: 3x10 5 Vikt Fox 221/Fox 231: 1200gFox 222/Fox 232: 2750g Manöverkraft Ca. 240 N (tryckpunkt) Överensstämmelse Fox 231 och Fox 232 Europeiska maskindirektivet 2006/42/EC, EN ISO 12100:2010, EN 60204-1:2006+A1:2009, EN ISO 13849-1:2008, EN 60947-5-1:2004+A1:2009    Överensstämmelse Fox 221 och Fox 222 Europeiska Lågspänningsdirektivet 2006/95/EG, EN 60204-1:2006+A1:2009, EN 60947-5-1:2003+A1:2009

Mått Applikationsexempel It is the user's responsibilty to ensure that all control devices are correctly installed, cared for and operated to meet European, national and local codes/regulations. Subject to change without notice. Fox 221  Fox 222  Fox 231  Fox 231 Fox 232  Detta exempel gäller endast för Fox 231 och Fox 232
