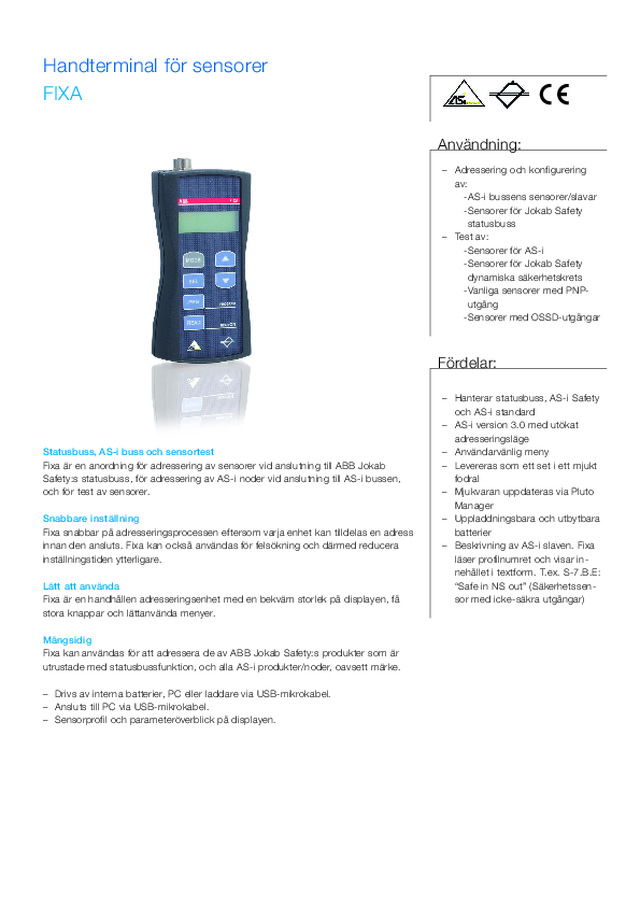

FIXA Handterminal för sensorer

Handterminal för sensorer  FIXA Snabbare inställning Fixa snabbar på adresseringsprocessen eftersom varja enhet kan tilldelas en adress innan den ansluts. Fixa kan också användas för felsökning och därmed reducera inställningstiden ytterligare. Lätt att använda Fixa är en handhållen adresseringsenhet med en bekväm storlek på displayen, få stora knappar och lättanvända menyer. Mångsidig Fixa kan användas för att adressera de av ABB Jokab Safety:s produkter som är utrustade med statusbussfunktion, och alla AS-i produkter/noder, oavsett märke.   – Drivs av interna batterier, PC eller laddare via USB-mikrokabel.   – Ansluts till PC via USB-mikrokabel.   – Sensorprofil och parameteröverblick på displayen. Användning:   – Adressering och konfigurering  av: -AS-i bussens sensorer/slavar -Sensorer för Jokab Safety statusbuss   – Test av: -Sensorer för AS-i-Sensorer för Jokab Safety dynamiska säkerhetskrets -Vanliga sensorer med PNP- utgång -Sensorer med OSSD-utgångar Fördelar:   – Hanterar statusbuss, AS-i Safety  och AS-i standard   – AS-i version 3.0 med utökat  adresseringsläge   – Användarvänlig meny   – Levereras som ett set i ett mjukt  fodral   – Mjukvaran uppdateras via Pluto  Manager   – Uppladdningsbara och utbytbara  batterier   – Beskrivning av AS-i slaven. Fixa  läser profilnumret och visar in-nehållet i textform. T.ex. S-7.B.E: “Safe in NS out” (Säkerhetssen-sor med icke-säkra utgångar) Statusbuss, AS-i buss och sensortest Fixa är en anordning för adressering av sensorer vid anslutning till ABB Jokab Safety:s statusbuss, för adressering av AS-i noder vid anslutning till AS-i bussen, och för test av sensorer.

ABB AB Jokab Safetywww.abb.se/jokabsafety Teknisk data - Fixa   Artikelnummer Fixa, adresseringsverktyg för AS-i och statusbussInkluderar: batterier, USB-laddare med kabel, M12-C112-kabel och ett mjukt fodral. 2TLA020072R2000   Strömförbrukning med extern busspänning 100±20 mA  Strömförbrukning med internt genererad busspänning 850±20 mA   Batteri LaddningstidDrifttid med fulladdat batteri StandardbatterikapacitetMatningsspänning till extern enhet via mikro-USB-kontaktExternt/internt genererat AS-i spänningsområde 3xNiMH AAA utbytbara uppladdningsbara batterier, 1.2VDC styck.En skruvmejsel behövs för att öppna locket på luckan1-2 timmar~9 timmar extern AS-i spänningSensorberoende (~1 timme intern AS-i spänning)1000 mAh5±0.25 VDC26.5-31.6 VDC Kortslutningsskydd Ja AS-i omvänd polaritet-skydd Ja Kapslingsmått BxHxD 73x140x31 mm Total viktenhet med batterier, exklusive kabel 250 g  Kapslingsgrad IP40  Temperaturområde  5 till +50°C Temperatur, transport och förvaring -25 till +50°C Tillbehör AS-i adresseringskabel 2TLA020073R0900 2 1 3 4 5 Stift AS-i Safety/Standard PNP sensortest Dyn. sensortest Statusbuss OSSD sensortest 1 AS-i + +24V +24V +24V +24V 2 - - Dynamisk signal ut - OSSD1 3 AS-i - 0V 0V 0V 0V 4 - - Dynamisk signal in - OSSD2 5 - Testsignal in - Statusbuss - M12-kontakt på Fixa Standardkontakten M12 används för anslutning till bussen liksom till andra senso-rer. Stiften har olika funktionalitet beroende på valt läge. 2T LC 17 204 8L 34 01
