Elseminarium 2022 maj: Belysningsstyrning

Expertpanelen för belysning

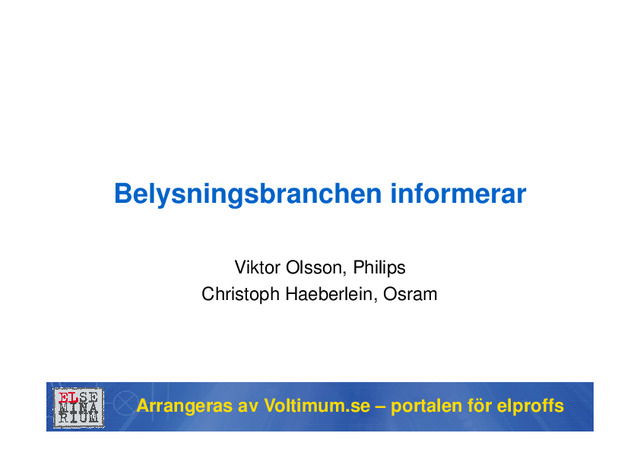

Belysningsbranchen informerar Viktor Olsson, Philips Christoph Haeberlein, Osram Arrangeras av Voltimum.se – portalen för elproffs

Varför ljusstyrning? Smart belysning för att uppnå energibesparing och komfort

Spara energi- Med de enklaste systemen kan besparingar upp till 50% uppnås Ökad komfort Automatisera- Med en modern styrlösning har manalltid rätt ljus på rätt plats, utan behov avmanuell kontroll Ökad komfort- En smart styrlösning medför ökad komfort och produktivitet för enorganisation Kontroll- Med en modern styrlösning har man full kontroll på sin anläggning

KOMFORT. FRAMTIDENS LJUS ÄR DYNAMISKT OCH ENERGIEFFEKTIVT Ditt behov av ljus varierar beroende på tid på dygnet, val av aktivitet och ålder. Med ljusstyrningssystem får du alltid ett optimalt och naturligt ljus. optimalt och naturligt ljus. Ett bra, dagsljusliknande ljus ökar prestanda, motivation och effektivitet hos människan. Smart belysning kan också skapa färgskiftningar, simulera dagsljus eller varför inte en soluppgång…

BRA FÖR MILJÖN LJUSSTYRNING GER UPP TILL -80% CO 2 UTSLÄPP 100 % 20 % GAMMAL BELYSNING SMART BELYSNING jämfört med konventionella system med T8-lysrör, konventionella driftdon, inga sensorer

BRA FÖR PLÅNBOKEN Elförbrukning 70 % Armaturer inkl. installation 20 % Underhåll 10% Elförbrukningen utgör 70% av totalkostnaden

TEKNIK FÖR ALLA BEHOV, FÖR BÅDE STORT OCH SMÅTT • Ljusreglera ett enskilt kontor, styr ett helt våningsplan, skapa stämningsfull atmosfär i en hotellobby eller simulera dagsljus i ett fönsterlöst konferensrum • Dagens ljusstyrningssystem erbjuder många funktioner och användarvänliga produkter • Enkla och billiga att installera

Den klassiska trappan

ENERGIBESPARING. SPARPOTENTIALEN ÄR STOR Nyttja dagsljuset och låt det bara lysa när någon är närvarande med hjälp av sensorer. Besparingspotentialen är mellan Besparingspotentialen är mellan 45–80% beroende på applikation.

LJUSREGLERING OCH ENERGIBESPARING L ju sf lö d e 50 % 80 % 100 % 1 % 5% 100 % 20 % Systemeffekt 1...10V / DALI 230 V

Blockdiagram över ett styrsystem 1 2 3 protokoll Protokoll / styrsignal − Samlar information − Jämför uppmätt data med referensdata − Avgör om förändring ska ske − Följer instruktioner från kontrollenheten (tex. en armatur som tänder vid närvaro) − Förser kontrollenheten med data

• Ofta ingen intelligens• Tänd & släck• Ibland dimbara med: Hur kan vi styra armaturer? Beroende på armaturens “intelligens” kan vi styra den på olika sätt Standardarmaturer • Ibland dimbara med: Glödljusdimmer / framkantsdimmer • Kapar sinusvågen i början av varje period Dimmer för elektronisk trafo / bakkantsdimmer • Kapar sinusvågen i slutet av varje period

Det finns en lösning - LEDOTRON Den nya dimningsstandarden för LED- och lågenergilampor

Kabeldragning styr gruppering Protokoll för driftdon/drivers 1 – 10V • Analog dimring • Styrsignal: 1 – 10V DC – 10V ljusnivå 100% – 1V ljusnivå min. level 1-10V ballasts • Fördelar: – Enkelt att felsöka(mät med voltmeter) • Nackdelar: – Endast en kanal. Dagens styrsystem använder sig utav flera kanaler – Analog dimring skapar mycket jobb och blir dyrt – Måste bryta strömmen för att släcka armaturen

Digital signal 230V power Wiring determines grouping Protokoll för driftdon/drivers DSI - D igital S ignal I nterface • Samma konfiguration som 1-10V – Men med en Digital styrsignal Enkelt, snabbt och lite underhållMöjlighet till att samtidigt styra flera grupper DSI ballasts (Tridonic or Zumtobel) Möjlighet till att samtidigt styra flera grupper • Fördelar : – Ingen adressering • Nackdelar: – En kabel per styrkanal: Svårt att felsöka vid större avancerade system – Låst standard (exklusivitet för Tridonic och ZUmtobel)

DALI-EGENSKAPER DALI: Digital Addressable Lighting Interface • 2-vägskommunikation (felmeddelande kan sändas till mottagare) • Kan lätt integreras i större sk fastighetsstyrsystem via Gateways (KNX, LON) • Möjlighet till endast sändning utan adresser, sk Broadcast • Fri dragning av DALI bussen, stjärnkoppling, i serie eller blandat • Fri dragning av DALI bussen, stjärnkoppling, i serie eller blandat • Spänning till armaturen ligger alltid på, av/på och dimring styrs av DALI • I dagsläget går det inte att blanda produkterna i olika fabrikanters styrsystem

DALI DALI DALI Protokoll för driftdon/drivers DALI • Max. 64 enheter per DALI-grupp • 16 scener kan sparas i driftdonet • Ungefär 70 unika commandon: Gå till ljusnivå xx. DALI DALI DALI DALI DALI- styrenhet Input Gå till ljusnivå xx. Gå till min-nivå. Ställ in värde xx som dimhastighet.Gå till nivå godkänd för situation xx. Släck. Fråga: Vilken ljusnivå har du? Fråga: Vad är din status?

DMX 512 (DMX) • Har sitt ursprung inom teatervärlden • Utvecklades 1986 • Används främst för belysning och tillbehör i underhållningsbranschen, tex teater, scenskapande, konserter m.m. • Används mer och mer utomhus för fasader, landmärken och liknande

BRA 230V/ 50Hz 300m kabellängd TÄND/SLÄCK, MANUELL DIMNING

Stand-alone-lösningar Armatur-integrerad Extern sensor • Dagsljusreglering • Närvarosensor • IR-mottagare • Förinställda ”modes” • DALI-baserad • Dagsljusreglering • Närvarosensor • IR-mottagare • Förinställda ”modes” • DALI-baserad

BÄTTRE KORRIDORFUNKTION (KORRIDOR, KONFERENS OCH SKOLSALAR) DALI styrdon 230V Ljus/närvarosensor Standby 0.5 W Närvaro Tid 100 % 10 % sensor

Rumsbaserade systemlösningar Kräver programmering • Tex. ett mötesrum eller showroom där styrningen ska klara av följande: – Olika ljusscener – Hantera mörkläggning – Ljud & bild – Kan vara en del av ett större system

BÄST FASTIGHETSSYSTEM 1 1 1 1 1 1 1 1 2 2 2 2 DALI 1 • Flexibel gruppering över alla DALI linor 2 2 2 2 2

BÄST FASTIGHETSSYSTEM 64 DALI-don 64 DALI don DALI STYRENHET 4 DALI kanaler med upp till 256 DALI don 64 DALI-don 64 DALI-don

Fastighetssystem Integrerbart med de flesta system så som AC, AV, Larm etc. Belysning Styr-interface Persienner Audio Video AC Ventilation Låssystem Uppvärmning Säkerhet DYNET NETWORK

Typiskaapplikationer applikationer

Applikation: Trapphus, korridorer • Belysningen för att kunna se! • Belysning för att känna sig trygga! • Används stor del av dygnet • Hur kan energi sparas? • Hur kan energi sparas? – Detektering • Hur används det? – Antal zoner • Vilka funktioner behövs? – Ljus för säkerhet Belysningsbranschen Styr och reglergruppen

Garage, kulvert, trapphus etc. Applikationer med detektering och två fasta ljusnivåer 90 100 Detektorer Styrsystem Armaturer Belysningsbranschen Styr och reglergruppen 0 10 20 30 40 50 60 70 80 1 2 3 4

Garage, kulvert, trapphus etc. • Energibesparing Ex. för 2x49W T5 Ljusnivå % System effekt W Del av Syst effekt % 100 106 100 90 97 91 80 90 85 70 80 75 10% ljus = ca 80% energibesparing 70 80 75 60 71 67 50 61 57 40 51 48 30 42 39 25 37 35 20 31 28 10 22 20 Belysningsbranschen Styr och reglergruppen

Applikation: Kontorslandskap Lösning: DagsljussensorerNärvarodetektering Central tändning/släckning Central tändning/släckningEventuella ljusnivåer och scener Att tänka på! Sensorernas placeringKompatibla komponenter Belysningsbranschen Styr och reglergruppen

Applikation: Skolsal • Belysningen för arbete och trivsel • Allmän- och tavelbelysning • Varierande verksamhet • Ofta lokaler med fönster • Dagsljuskompensering – En eller flera kanaler? – Placering av sensor! • Detektering – Placering och känslighet – Frånvarodetektering • Manuell funktion Belysningsbranschen Styr och reglergruppen

Applikation: Konferensrum, Aula Lösning: Tändning och släckning vid alla ingångarLjusscenarier BelysningsprotokollStyrning av filmduk, mörkläggningsgardiner Att tänka på! Låsbara paneler Belysningsbranschen Styr och reglergruppen

Att tänka på

…nästan samtliga reklamationer vid styrning beror på felandvändning? Visste du att…

…alla dagsljussensorer behöver justeras in på plats när verksamheten är igång? Visste du att…

…sensorplacering är extremt viktigt? En sensor kan inte vrida på nacken och överblicka rummet. Visste du att… överblicka rummet.

…valet av sensor i en viss applikation är avgörande för funktionen? Visste du att… PIR, mikrovåg och akustiska sensorer har alla olika användningsområden

…täcka upp hela ytan i ett rum med närvarosensorer. Tänk på att… Var inte dumsnål – vid fel blir det bara merarbete och ökade kostnader och missnöjda kunder!

… alltid förklara funktionen i en anläggning för användaren. Lämna efter dig en instruktion som är enkel att förstå, Tänk på att… dig en instruktion som är enkel att förstå, som även berättar fördelar!

… lära dig ett styrsystem ordentligt i vad det klarar av, dess begränsningar och hur man finjusterar det. Tänk på att… man finjusterar det.

Publicerad: 19 mars 2014 Kategori: Elseminarium
