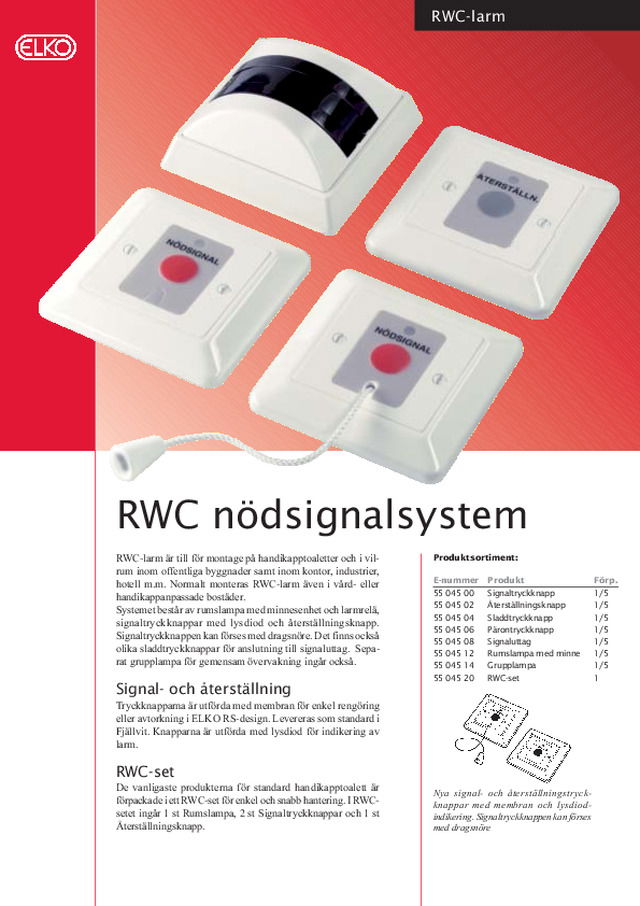

Produktsortiment: E-nummer Produkt Förp. 55 045 00 Signaltryckknapp 1/5 55 045 02 Återställningsknapp 1/5 55 045 04 Sladdtryckknapp 1/5 55 045 06 Pärontryckknapp 1/5 55 045 08 Signaluttag 1/5 55 045 12 Rumslampa med minne 1/5 55 045 14 Grupplampa 1/5 55 045 20 RWC-set 1 RWC-larm är till för montage på handikapptoaletter och i vil-rum inom offentliga byggnader samt inom kontor, industrier,hotell m.m. Normalt monteras RWC-larm även i vård- ellerhandikappanpassade bostäder.Systemet består av rumslampa med minnesenhet och larmrelä,signaltryckknappar med lysdiod och återställningsknapp.Signaltryckknappen kan förses med dragsnöre. Det finns ocksåolika sladdtryckknappar för anslutning till signaluttag.  Sepa-rat grupplampa för gemensam övervakning ingår också. Signal- och återställning Tryckknapparna är utförda med membran för enkel rengöringeller avtorkning i ELKO RS-design. Levereras som standard iFjällvit. Knapparna är utförda med lysdiod för indikering avlarm. RWC-set De vanligaste produkterna för standard handikapptoalett ärförpackade i ett RWC-set för enkel och snabb hantering. I RWC-setet ingår 1 st Rumslampa, 2 st Signaltryckknappar och 1 stÅterställningsknapp. RWC-larm RWC-larm Nya signal- och återställningstryck-knappar med membran och lysdiod-indikering. Signaltryckknappen kan försesmed dragsnöre RWC nödsignalsystem

SignaltryckknappE55 045 00 Membrantryckknapp med texten ”NÖD-SIGNAL” och lysdiodindikering. Förinfällt montage i apparatdosa med 60 mmfästskruvavstånd eller utanpåliggande iförhöjningsram. ÅterställningsknappE55 045 02 Membrantryckknapp med texten”ÅTERSTÄLLN” och lysdiodindikering.För infällt montage i apparatdosa med 60mm fästskruvavstånd eller utanpåliggandei förhöjningsram. SladdtryckknappE55 045 04 Hölje av vit termoplast, 2 m anslutnings-ledning med 3-pol. 6,3 mm telepropp. Be-roende på koppling i uttaget vid installa-tionen kan tillkopplad sladdtryckknappövervakas mot urtagning eller lednings-brott. PärontryckknappE55 045 06 Knapp med försänkt trycke. Erforderligtryckkraft 0,75 N. Med 2 m anslutnings-ledning och 6,3 mm telepropp. Signaluttag för sladd-tryckknappE55 045 08 3-pol. 6,3 mm med skruvanslutning. Förinfällt montage i apparatdosa med 60 mmfästskruvavstånd eller utanpåliggande iförhöjningsram. Rumslampa med minneE55 045 12 Med röd lysdiodindikering, summer,minnesfunktion och larmrelä med tvåpotentialfria växlingskontakter. För mon-tage på rörutlopp eller på apparatdosa med60 mm fästskruvavstånd. RWC Installationsexempel med RWC-set ÅterställningsknappE55 045 02 Rumslampa medminne E55 045 12 SignaltryckknappE55 045 00 SignaltryckknappE55 045 00 Till grupplampaeller summalarmtablå

GrupplampaE55 045 14 Med röd lysdiodindikering och summer.För montage på rörutlopp eller på apparat-dosa med 60 mm fästskruvavstånd. RWC-setE55 045 20 Komplett paket med apparater. (exkl.strömförsörjning) för en normal installa-tion på handikapptoalett. RWC-set bestårav 1 st Rumslampa, 2 st Signaltryck-knappar och 1 st Återställningsknapp. Tekniska data: Märkspänning: 24V AC +15% -20%24V DC +30% -20% Effektförbrukning: max 3W (utan grupplampa) Anropslinje: 2-trådigsignaltryckknappar/rumslampa max 8 stslingans bevakningsström 7mA DClinjens ledningsresistans max. 100 ohm Återställningslinje: 2-trådigåterställningstryckknapp/rumslampa max 4 stlinjens ledningsresistans max. 100 ohm Kontaktbelastning: pot.fri vxl. kontaktAC 1 A / 42 V / 30VADC 1 A / 60 V / 30W Kapslingsklass: IP 20 Omgivningstemperatur: + 5 - + 40 grader C Summerton: justeras i grupp- och rumslampan medpotentiometer R4 VILRUM Installationsexempel SignaluttagE55 045 08 SignaltryckknappE55 045 00 SignaltryckknappE55 045 00 Rumslampa medminne E55 045 12 ÅterställningsknappE55 045 02 Till grupplampaeller summalarmtablå

AB Elektrokontakt ,  Flygfältsgatan 2, Box 2093, 128 22 Skarpnäck Tel 08-447 33 70.Fax 08-447 33 80 www.elko.se Kopplingsschema (alternativkoppling av anropslinje) Rumslampa som linjeövervakad grupplampa Grupplampa utan linjeövervakning Kopplingsschema (grundkoppling) RUMSLAMPAE55 045 12 1 2 3 4 5 6 7 8 9 24 V ANROPS-LINJE ÅTERSTÄLL-NINGSLINJE 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 SIGNAL-TRYCKKNAPPE55 045 00 SIGNAL-TRYCKKNAPPE55 045 00 SIGNAL-TRYCKKNAPPE55 045 00 ÅTERSTÄLLNE55 045 02 ÅTERSTÄLLNE55 045 02 ÅTERSTÄLLNE55 045 02 ANROPSLINJEN MÅSTE ALLTIDAVSLUTAS MED BYGLING ÅTERSTÄLLNINGSLINJENAVSLUTAS EJ 10 11 12 LARMRELÄER MED 2 POTENTIALFRIA VÄXLANDE KONTAKTER - ANSLUTNINGARNA 7, 8, OCH 9 FÖR LARMTABLÅER- ANSLUTNINGARNA 10, 11 OCH 12 FÖR GRUPPLAMPA E55 045 14 ELLER DYLIKA SIGNALENHETER OBSERVERA POLARITETEN PÅ ANROPS- OCH ÅTERSTÄLLNINGS- LINJERNA 1 2 3 4 5 SIGNAL-TRYCKKNAPPE55 045 00 1 2 3 4 5 SIGNAL-TRYCKKNAPPE55 045 00 RUMSLAMPAE55 045 12 3 4 ANROPS-LINJE SLADD-TRYCKKNAPPE55 045 04-06 SLADD-TRYCKKNAPPE55 045 04-06 SIGNALUTTAGE55 045 08 SIGNALUTTAGE55 045 08 BYGLING AVSLUTNING AV SLINGAN MEDSIGNALTRYCKKNAPP AVSLUTNING AV SLINGAN MED MEDUTTAG FÖR SLADDTRYCKKNAPP SLADD-TRYCKKNAPPE55 045 04-06 SLADD-TRYCKKNAPPE55 045 04-06 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 SIGNALUTTAGE55 045 08 SIGNALUTTAGE55 045 08 BYGLING DIOD: 1N4005 ELLER MOTSVARANDEMOTSTÅND: 390 OHM 5% 0,5W(LEVERERAS MED RUMSLAMPAN) ÖVERVAKNINGEN KAN FÖRBIKOPPLASMED BYGLING I KOPPLINGEN OVANFÖR:- ANROPSLINGAN ÄR ÖVERVAKAD MOT LEDNINGSBROTT- ANROPSLINGAN ÄR ÖVERVAKAD OCH GER SIGNAL OM  SLADDTRYCKKNAPP LOSSNAR UR SIGNALUTTAGET OBSERVERA POLARITETEN PÅ ANROPS- OCH ÅTERSTÄLLNINGS- LINJERNA RUMSLAMPAE55 045 12 RUMSLAMPAE55 045 12 10 11 12 10 12 1 2 3 GRUPPLAMPAE55 045 14 24 V AC/DC 11 RUMSLAMPAE55 045 12 RUMSLAMPAE55 045 12 RUMSLAMPAE55 045 12 RUMSLAMPAE55 045 12 ANSL. 7 KAN ANVÄNDAS TILLATT SKARVA LEDNINGEN(SE BILDEN) DIOD: 1N4005 ELLER MOTSVARANDEMOTSTÅND: 390 OHM 5% 0,5W(LEVERERAS MED RUMSLAMPAN) 10 12 10 11 12 10 11 12 3 4 ANROPS-LINJE GRUPPLAMPA 11 DÅ RUMSLAMPAN ANVÄNDS SOM GRUPPLAMPA,BÖR MINNESFUNKTIONENS KORTSLUTNINGSBYGEL,J1, FLYTTAS TILL LÄGE ”OFF” Jan Hörber g Reklamkonsult / Edita Västra Ar os 2004
