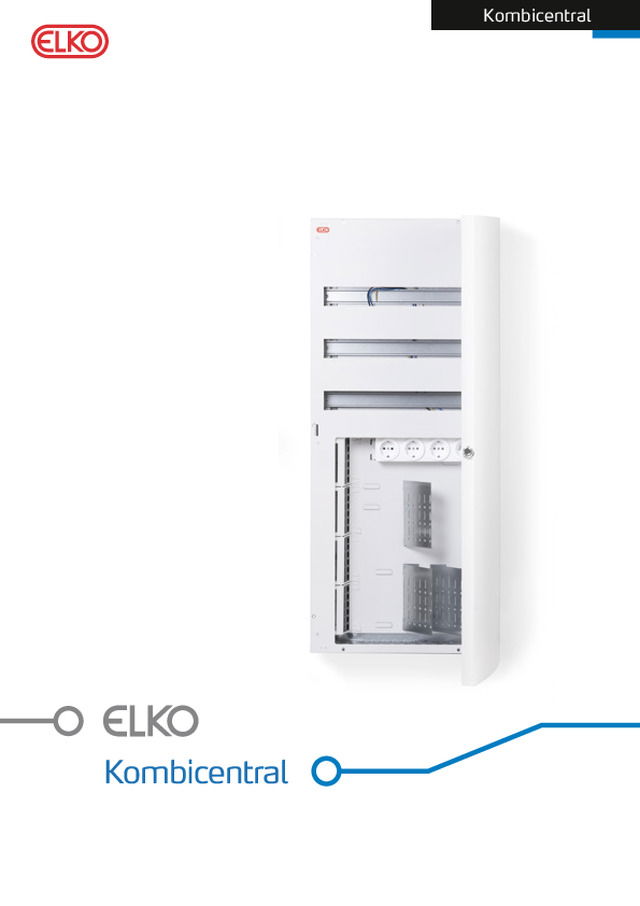

ELKO Kombicentral

Kombicentral 3x21 utanpåliggande Komplett el- och mediacentral för utanpåliggande montage. Centralen är uppdelad i två halvor; en övre med plats för grupp-säkringar och en nedre mediadel för tele, data och TV. Har plats för 24 st RJ45 av märket compactjack. Aktiva komponenter kan fästas på medföljande hyllor.Material: plåt. Mått: 429x145x1034mm. Färg: vit. Bestyckning: kombicentralen levereras obestyckad och anpassas till varje enskilt projekt.   E-nummer Utförande  Förp/antal 22 000 51  Kombicentral 3x21 utanpåliggande  1/1 Infällnadslåda 3x21 öppen Infällnadslåda för montage i mellanvägg, försedd med ovan-delen öppen. Observera att till den infällda kombicentralen ska en infällnadslåda beställas separat. Material: plåt. Mått: 400x90x1020mm.  E-nummer Utförande  Förp/antal 22 000 50  Infällnadslåda 3x21 öppen  1/1 Infällnadslåda 3x21 med knock outs Infällnadslåda för ingjutning, försedd med knock-outs. Obser-vera att till den infällda kombicentralen ska en infällnadslåda beställas separat.Material: plåt. Mått: 400x90x1020mm.  E-nummer Utförande  Förp/antal 22 000 49  Infällnadslåda 3x21  1/1 ELKO introducerar en större   el- och mediacentral ELKOs nya större kombicentral möter upp de ökade behoven  vid installationer i en villa eller lägenhet. Kombicentralen har plats för 63st DIN-moduler och upp till 24st RJ45 jack för mediadelen. Det innebär att även avancerade och stora projekt på ett enkelt och flexibelt sätt kan installeras i en och samma central. Moderna installationer kräver mycket utrymme, såväl kraft som kommuni-kation i samtliga av hemmets utrymmen ska samsas på en begränsad yta. Detta ställer allt högre krav på hemmets knutpunkt – kombicentralen. ELKOs senaste tillskott kombinerar ett generöst tilltaget utrymme medflexibilitet och centralerna anpassas individuellt inför varje enskilt projekt.  Det finns gott om plats för DIN-moduler. Kraftdelen är separerad, och beröringsskyddad, från kommunikationsdelen. Mediadelens nedre del skapar bra utrymme med plats för aktiv utrustning.Kombicentralen är utrustad med en välvd dörr och låset är monterat på sidan för att skapa en stilren och slät framsida. Finns för såväl infällt som utanpåliggande montage. Kombicentral 3x21 infälld El- och mediacentral för infällt montage. Centralen är uppdelad i två halvor; en övre med plats för gruppsäkringar och en nedre mediadel för tele, data och TV. Har plats för 24 st RJ45 av  märket compactjack. Aktiva komponenter kan fästas på medföl-jande hyllor. Observera att infällnadslåda beställs separat och finns i två utföranden, en med knock-outs för ingjutning och en infällnadslåda med öppen överdel för montage i mellanvägg. Material: plåt. Mått: 429x145x1034mm. Färg: vit. Bestyckning: kombicentralen levereras obestyckad och anpassas till varje enskilt projekt.   E-nummer Utförande  Förp/antal 22 000 48  Kombicentral 3x21 infälld  1/1 Övre del med plats för  gruppsäkringar Nedre mediadel för tele, data  och TV För utanpåliggande montage med vit ram

Kombicentral 3x21 utanpåliggande Komplett el- och mediacentral för utanpåliggande montage. Centralen är uppdelad i två halvor; en övre med plats för grupp-säkringar och en nedre mediadel för tele, data och TV. Har plats för 24 st RJ45 av märket compactjack. Aktiva komponenter kan fästas på medföljande hyllor.Material: plåt. Mått: 429x145x1034mm. Färg: vit. Bestyckning: kombicentralen levereras obestyckad och anpassas till varje enskilt projekt.   E-nummer Utförande  Förp/antal 22 000 51  Kombicentral 3x21 utanpåliggande  1/1 Infällnadslåda 3x21 öppen Infällnadslåda för montage i mellanvägg, försedd med ovan-delen öppen. Observera att till den infällda kombicentralen ska en infällnadslåda beställas separat. Material: plåt. Mått: 400x90x1020mm.  E-nummer Utförande  Förp/antal 22 000 50  Infällnadslåda 3x21 öppen  1/1 Infällnadslåda 3x21 med knock outs Infällnadslåda för ingjutning, försedd med knock-outs. Obser-vera att till den infällda kombicentralen ska en infällnadslåda beställas separat.Material: plåt. Mått: 400x90x1020mm.  E-nummer Utförande  Förp/antal 22 000 49  Infällnadslåda 3x21  1/1 ELKO introducerar en större   el- och mediacentral ELKOs nya större kombicentral möter upp de ökade behoven  vid installationer i en villa eller lägenhet. Kombicentralen har plats för 63st DIN-moduler och upp till 24st RJ45 jack för mediadelen. Det innebär att även avancerade och stora projekt på ett enkelt och flexibelt sätt kan installeras i en och samma central. Moderna installationer kräver mycket utrymme, såväl kraft som kommuni-kation i samtliga av hemmets utrymmen ska samsas på en begränsad yta. Detta ställer allt högre krav på hemmets knutpunkt – kombicentralen. ELKOs senaste tillskott kombinerar ett generöst tilltaget utrymme medflexibilitet och centralerna anpassas individuellt inför varje enskilt projekt.  Det finns gott om plats för DIN-moduler. Kraftdelen är separerad, och beröringsskyddad, från kommunikationsdelen. Mediadelens nedre del skapar bra utrymme med plats för aktiv utrustning.Kombicentralen är utrustad med en välvd dörr och låset är monterat på sidan för att skapa en stilren och slät framsida. Finns för såväl infällt som utanpåliggande montage. Kombicentral 3x21 infälld El- och mediacentral för infällt montage. Centralen är uppdelad i två halvor; en övre med plats för gruppsäkringar och en nedre mediadel för tele, data och TV. Har plats för 24 st RJ45 av  märket compactjack. Aktiva komponenter kan fästas på medföl-jande hyllor. Observera att infällnadslåda beställs separat och finns i två utföranden, en med knock-outs för ingjutning och en infällnadslåda med öppen överdel för montage i mellanvägg. Material: plåt. Mått: 429x145x1034mm. Färg: vit. Bestyckning: kombicentralen levereras obestyckad och anpassas till varje enskilt projekt.   E-nummer Utförande  Förp/antal 22 000 48  Kombicentral 3x21 infälld  1/1 Övre del med plats för  gruppsäkringar Nedre mediadel för tele, data  och TV För utanpåliggande montage med vit ram

 1043   400  428   1043   400  428   1043   400  428  Infällningsmått  Bredd x höjd 400 x 1020mm. Passar mellan reglar med cc-mått 450mm.  Djup: 90mm. Passar i normal innervägg / lättvägg med 70mm-regel + väggskiva. Mediadel  Beröringsskyddad från kraftdelen med fronten på plats. Kabelingångar finns både upp- och nertill. Utrymme för datakablar finns under kraftdelen. RJ45 jack ska vara av märket Compactjack ELKO TCS. E-nummer Utförande  Förp/antal 22 000 48  Kombicentral 3x21 infälld  1/1 22 000 49  Infällnadslåda 3x21 Knockouts  1/1 22 000 50  Infällnadslåda 3x21 öppen  1/1 22 000 51  Kombicentral 3x21 utanpåliggande  1/1 ELKO AB Hammarby Kaj 14    Box 5115  121 17 Johanneshov    Tel. +46 8 449 27 27    Fax. +46 8 449 27 30    [email protected]    www.elko.se  Produktöversikt Kraftdel  Standardbestyckning är noll- och jordplint med snabban-slutning samt 4x230V uttag. Kraftdelen anpassas till varje enskilt projekt. Notera Att infällningslådan ska alltid placeras med pil UPP. Kraftdelen monteras upptill och nätverksdelen nertill.  Att dörren kan kan hängas till höger eller vänster, och häk-tas lätt av och på med ett återfjädrande fäste. E LK O  K om bi ce nt ra l_ 1_ 20 13 -0 4 -1 6
