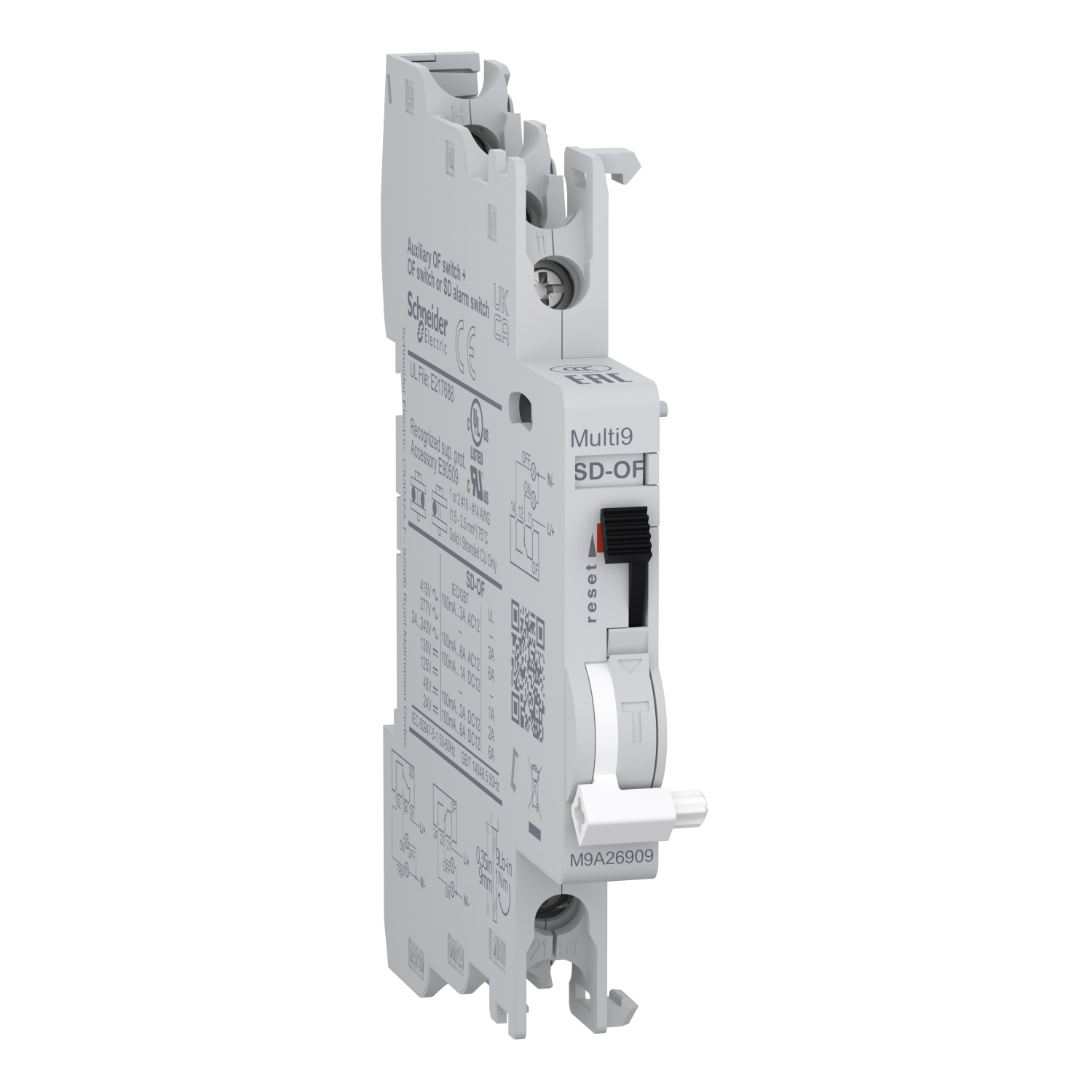

Hjälp och signalkontakt, Multi9 SD+OF, 24-415 V AC, 24-130 V DC, 100 mA - 6 A, 0,5 modul Denna Multi9 produkt har dubbla kontakter, både hjälpkontakt, OF, och signalkontakt SD. Den kan användas som OF+SD eller OF+OF. Kontakten OF följer vippans position oavsett om den manövreras för hand eller löser ut pga fel. Signalkontakten SD har en funktion med växlande kontakt för felindikering när apparaten löser ut för överström eller kortslutning på dvärgbrytare och för jordfel på jordfelsbrytare. Kablarna ansluts på både ovansidan och undersidan. Den är avsedd för alla dvärgbrytare i Multi9-serien. Det finns en mekanisk statusindikator och en testfunktionsknapp på framsidan. Ue-märkspänningen är 24VAC till 415VAC eller 24VDC till 130VDC. Driftsfrekvensen är 50Hz eller 60Hz. Ie-märkströmmen är 100mA-6A under 24VAC till 240VAC, 100mA-3A under 415VAC. Ie-märkströmmen är 100mA-6A under 24VDC, 100mA-2A under 48VDC, 100mA-1,5A under 60VDC, 100mA-1A under 130VDC. Bredden i 9 mm delning är 1, dvs 0,5 normmoduler. Måtten är (B) 9mm x (H) 86mm x (D) 73mm. Produktens vikt är 43g. Kapslingsgraden är IP20 vid plinten och IP40 i kapsling. Drifttemperaturen är -35°C till +70°C. Förvaringstemperaturen är -40°C till +85°C. Denna produkt uppfyller följande standarder: UL489, UL1077, CSA C22.2 No.5, CSA C22.2 No. 235, IEC60947-5-1, EN62019-2 och den är CE-märkt.
