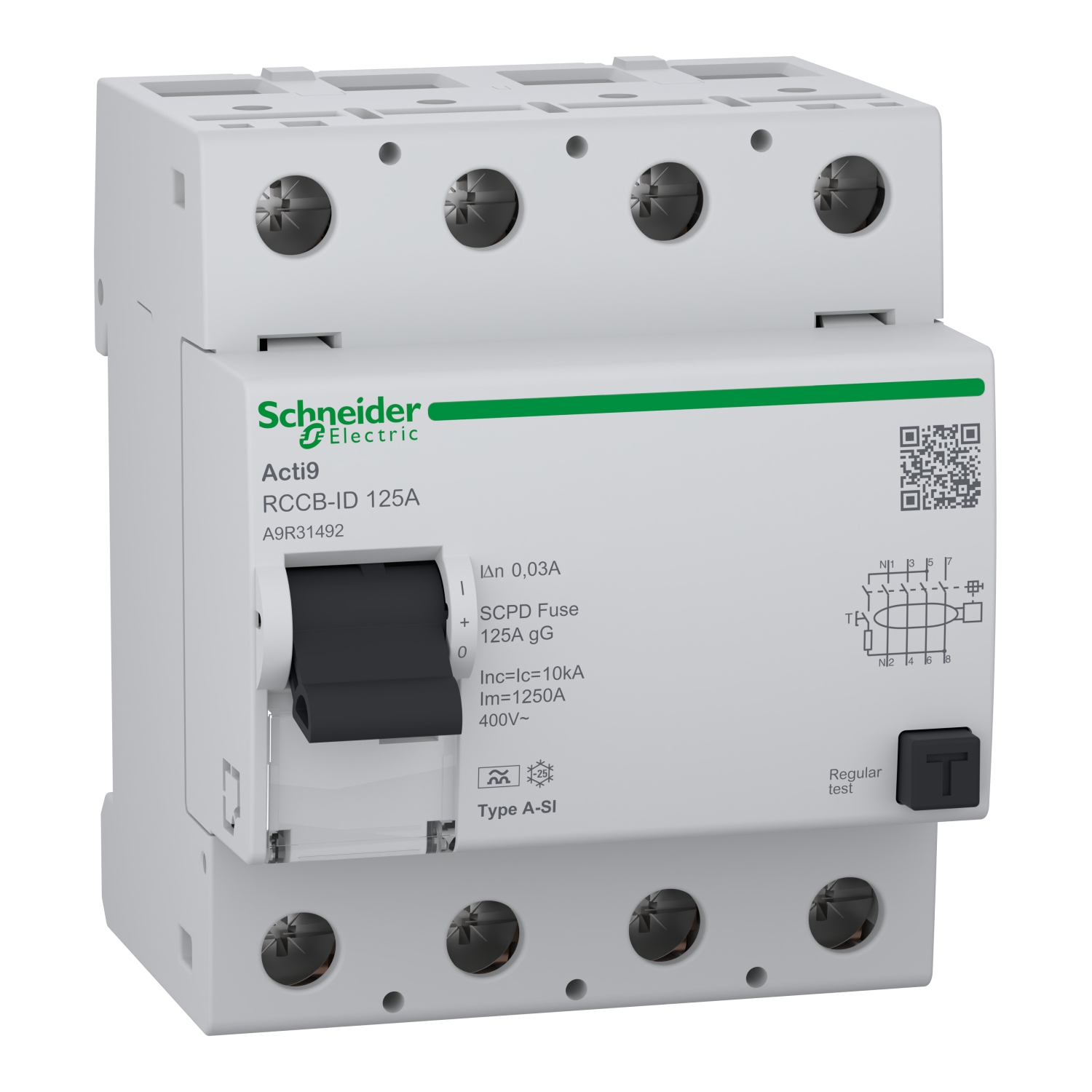

Jordfelsbrytare, Acti9 ID, 4 P, 125A, 30 mA, 400 V AC, klass A-SI Denna produkt är en Acti9 RCCB-ID jordfelsbrytare (RCCB). Det är en 4P jordfelsbrytare med märkström 125A, en känslighet på 30mA och har klass A-SI. Den kan låsas i OFF-läge genom att montera på ett hänglåstillbehör, 16939, E2165096. Den är kompatibel med 4P energisensor PowerTag Energy. Denna produkt skyddar mot elektriska stötar genom direktkontakt. Denna jordfelsbrytare av A-SI-typ ger ökad immunitet mot elektriska störningar och förorenade eller korrosiva miljöer. Förutom detekteringsegenskaperna för klass AC (detektion av resterande sinusformad växelström), detekterar denna klass A-SI jordfelsbrytare pulserande DC-restström. Utlösningstekniken är spänningsoberoende, VI. Jordläckageskyddets tidsfördröjning är momentan, vilket säkerställer omedelbar trippning utan tidsfördröjning. Produktens status indikeras via 3-lägesreglaget och en frontpanelindikator: öppen med grön indikator, sluten med röd indikator, utlöst på grund av fel med grön indikator. Denna Acti9 RCCB säkerställer skydd i alla små industri- och tertiära byggnader. Denna produkt är kompatibel med standarderna IEC/EN 60947-1 och -3, IEC/EN 61008-1 och -2-1. Den har VDE- och CE-kvalitetsmärkningarna. Den (Im/IΔm) nominella brytnings- och kortslutningskapaciteten är 1250A. (Inc/IΔc) villkorad märkkortslutningsström är 10kA. Den elektriska uthålligheten är upp till 2000 cykler. Den mekaniska uthålligheten är upp till 5000 cykler. Ue-driftspänningen är 400VAC vid en frekvens på 50Hz. Ui-märkspänningen är 400VAC. Uimps nominella impulsmotståndsspänning är 4kV. Den är monterbar på DIN-skena. Bredden i 18 mm moduler är 4. Produktens färg är grå. Måtten är (B) 72mm x (H) 86mm x (D) 76mm. Vikten är 420g. Den har en kapslingsklass IP20. Den blir IP40 monterad i modulkapsling enligt IEC/EN 60529 standard. Drifttemperaturen är mellan -25°C till 40°C. Förvaringstemperaturen är från -40°C till 85°C.
