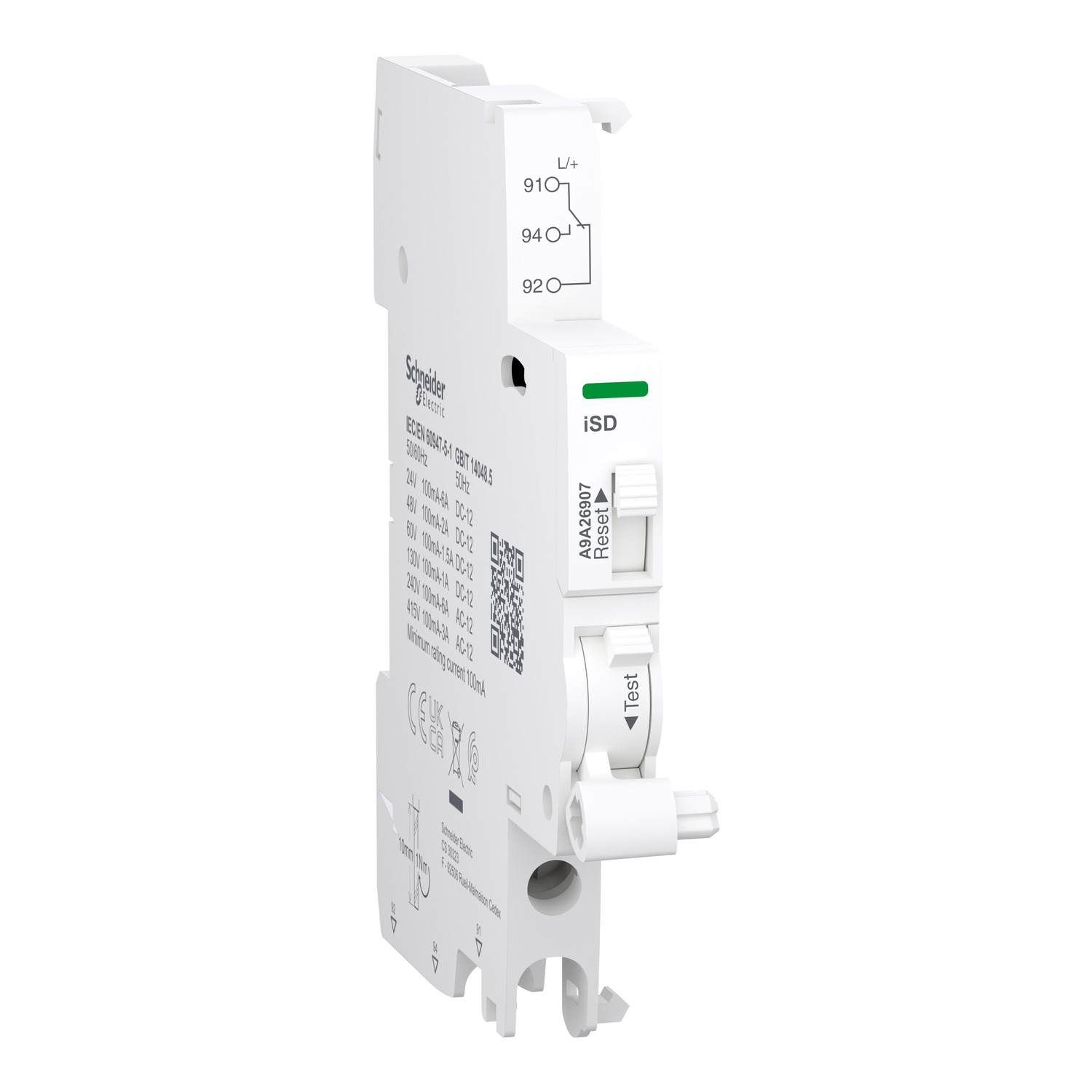

Signalkontakt, Acti9 iSD, för iC40, iC60, iCV40, iID, 1 växlande kontakt, kablar underifrån, 100 mA - 6 A, 0,5 modul Denna Acti9 iSD signalkontakt har en funktion med växlande kontakt för felindikering när apparaten löser ut för överström eller kortslutning på dvärgbrytare och för jordfel på jordfelsbrytare. Kablarna ansluts på undersidan och den är avsedda att användas när fasskenan monteras på ovansidan av dvärgbrytaren. Den är avsedd för dvärgbrytare iC60 med dubbelanslutning, dvs den typ som används i Sverige, dvärgbrytare iC40, jordfelsbrytare iID samt personskyddsbrytare iCV40. Det finns en mekanisk statusindikator och en testfunktionsknapp på framsidan. Ue-märkspänningen är 24VAC till 415VAC eller 24VDC till 130VDC. Driftsfrekvensen är 50Hz eller 60Hz. Ie-märkströmmen är 100mA-6A under 24VAC till 240VAC, 100mA-3A under 415VAC. Ie-märkströmmen är 100mA-6A under 24VDC, 100mA-2A under 48VDC, 100mA-1,5A under 60VDC, 100mA-1A under 130VDC. Bredden i 9 mm delning är 1, dvs 0,5 normmoduler. Produktens färg är vit (RAL9003). Måtten är (B) 9mm x (H) 86mm x (D) 73mm. Produktens vikt är 33g. Kapslingsgraden är IP20 vid plinten och IP40 i kapsling. Drifttemperaturen är -35°C till +70°C. Förvaringstemperaturen är -40°C till +85°C. Denna produkt uppfyller standarden EN/IEC 60947-5-1.
