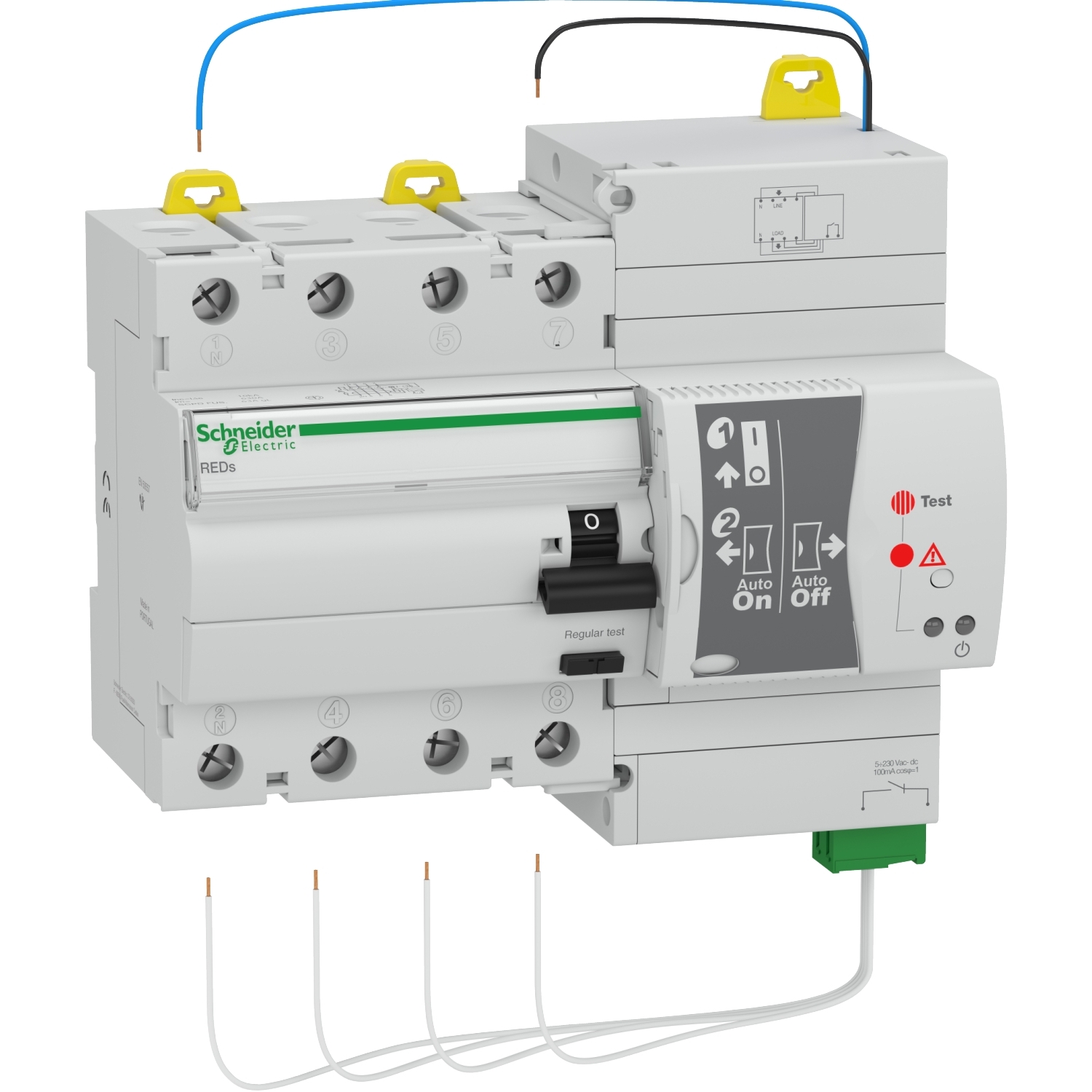

Jordfelsbrytare, Acti9 REDs, 4 P, 63 A, 300 mA, klass A, med självåterställning vid intermittent jordfel Denna Acti9 REDs är en modulär jordfelsbrytare (RCCB) med återförslutning. Det är en 4P brytare med In märkström på 63A, 300mA jordfelskänslighet och klass A. Denna produkt skyddar mot elektriska brand och stötar genom indirekt kontakt. Den kopplar bort elektriska kretsar som redan är skyddade mot överbelastning och kortslutning. Den startar om automatiskt efter isolationstest av nedströms krets. Den används endast på TT och TN-S jordsystem. Acti9 REDs och REDtest-versionerna är dedikerade till tertiära, industriella och infrastrukturtillämpningar men även för otillgängliga fastigheter samt fastigheter som är obemannade stora delar av året som tex sommar- och fjällstugor. Denna produkt är kompatibel med standard 50557 / EN 63024. Den (Im/IΔm) nominella brytnings- och kortslutningskapaciteten är 630A. Den (Inc/IΔc) villkorade märkkortslutningsströmmen är 6kA. Den har en mekanisk uthållighet som går upp till 4000 cykler. Den maximala varaktigheten för en omstartscykel är under 10 sekunder. Ue-driftspänningen är 400VAC. Testknappens lägsta driftspänning är 170V AC. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 4kV. Frekvensen är 50Hz. Den monteras på DIN-skena och bredden i 9 mm delning är 14, dvs 7 normmoduler. Måtten är (B) 125 mm x (H) 98 mm x (D) 79,5 mm. Vikten är 0,67 kg. Den har en skyddsklass IP20 och IP40 monterad i normkapsling enligt standard IEC/EN 60529. Drifttemperaturen är mellan -5°C till 40°C och förvaringstemperaturen är mellan -20°C till 60°C.
