Utmaning
Med en begränsad budget ville kommunen byta ut så många av de äldre armaturerna som möjligt mot energisnål och mer hållbar belysning – utan att göra avkall på ljus- och produktkvaliteten. En annan viktig parameter är att belysnings systemet ska vara enkelt att installera. Med styrsystemet Interact City är det bara att strömsätta belysningsanläggningen och sedan positionerar armaturerna sig själva. Det är viktigt att ha få armaturvarianter. Lagerhållningen förenklas och det underlättar för driftspersonalen att hantera drift och underhåll.
”Kommunens huvudmålsätt-ning är att sänka nergiför-brukningen och förbättra ljuskvaliteten. När våra befintliga armaturer når sin tekniska livslängd väljer vi numera LED-armaturerna ClearWay med Interact City.
Vid nya projekteringar använder vi Iridium 3 LED med Interact City.”
Carina Nordin, gatuingenjör i Upplands Väsby kommun.
Lösning

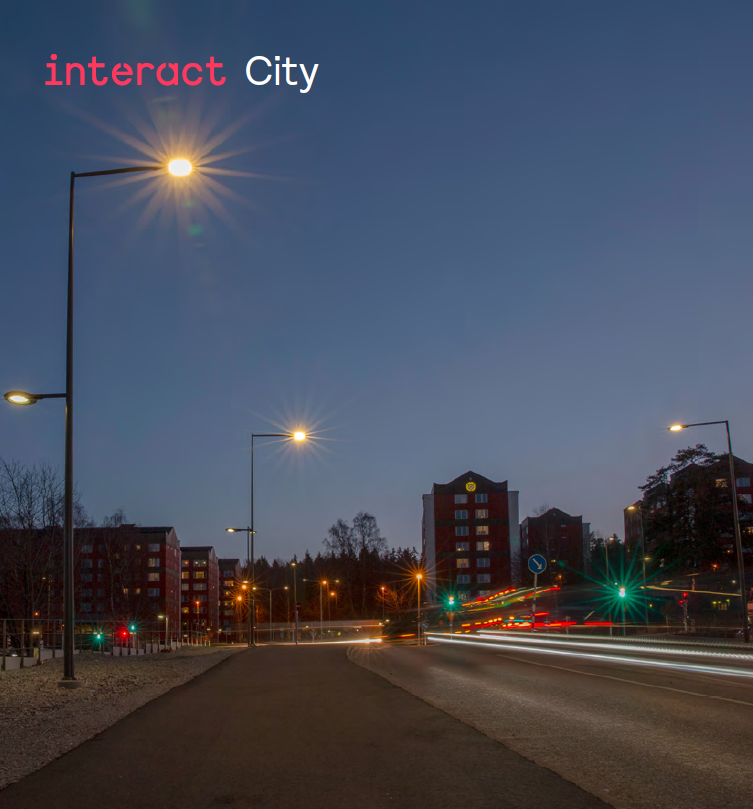

Drygt 1300 Philips LED-armaturer 15W till 83W med styrsystemet Interact City har installerats i Upplands Väsby.
- Iridium 3 LED belyser genomfartsleder och lokalgator.
- ClearWay GEN 2 belyser lokalgator.
- Designarmaturen City Soul GEN 2 lyser upp gång- och körbanor
i centrala mer arkitektoniska miljöer. - Metronomis LED belyser torg, parker och vissa lekplatser.
På torg, gång- och cykelvägar ger de nya LED-armaturerna ett varmvitt ljus, 3000 K. De LED-armaturer som belyser genomfartsleder ger ett neutralvitt ljus, 4000 K.
Interact

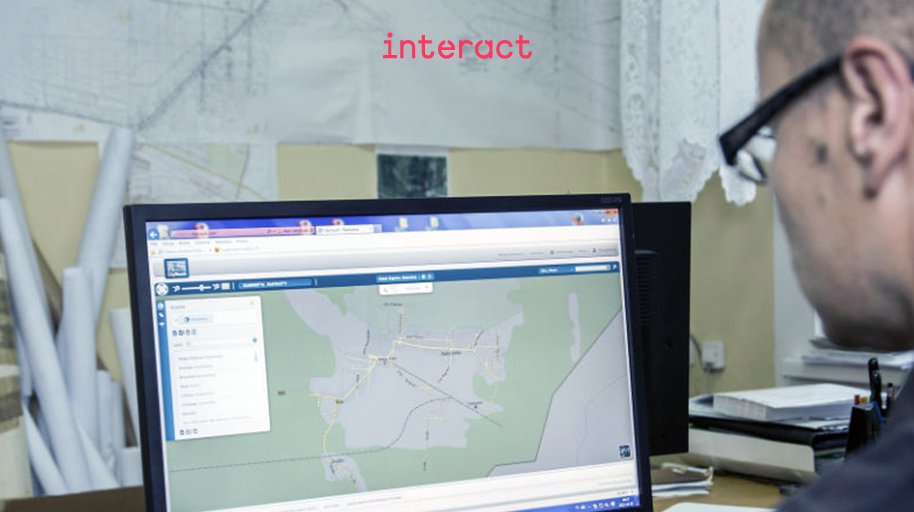

Interact City är ett styrsystem som ligger i framkant. Det är en webbaserad belysningstyrning som enkelt kan styras och kontrolleras via datorn. LED-armaturerna, som har inbyggd GPS och energimätare, kommunicerar via GPRS direkt med mjukvaran Interact City.
Kommunikationsmodulen OLC Interact City, som sitter i varje armatur, är själva hjärnan i styrsystemet. Alla inställningar lagras i modulens EEPROM-minne. Med den inbyggda GPS-funktionen positionerar armaturerna sig själva. Det sparar tid och pengar. Varje enskild armatur kan sedan övervakas och ljusregleras individuellt under hela dygnet från en dator.
Scenariohantering
Styrsystemet är flexibelt och ljusnivån i en enskild armatur eller på en viss gata kan enkelt anpassas efter behov. Ljusförhållandena kan till exempel optimeras efter trafikin-tensiteten. Ljusnivån kan höjas när trafiken är kraftig
i den ena körriktningen och sänkas i den andra om trafikintensiteten är låg i den filen. Det innebär att det körfält som är mest belastat belyses mer och det som är mindre belastat belyses mindre.
Förutsett underhåll
Genom att klicka på en armatur på datorskärmen får man information
om när armaturen är monterad, vilken armaturtyp det är, vilken effekt armaturen har, viken höjd armaturen är monterad på, hur mycket energi den har förbrukat sedan den monterades, hur många timmar den varit tänd mm. Systemet rapporterar om någon armatur har slocknat. Det förenklar drift- och underhållsarbetet.
Energioptimering
De installerade LED-armaturerna har en livslängd på 100 000 timmar. Vid en brinntid på 4000 timmar per år kommer de att hålla i 25 år.
– Vi har 8200 ljuspunkter i kommunen och 16 % består nu av LED-belysning med Interact City. Vår målsättning är att varje år spara 50 MWh och det har vi gjort med marginal sedan vi bytte till LED-belysning med Interact City för fyra år sedan. På huvudgator, lokalgator, gång- och cykelvägar är belysningsnivån som standard 80 %. För att spara energi dimras belysningen ner till 50 % nattetid.
Optimera driften
– Med Interact City kan vi själva se när belysningen inte fungerar som den ska och direkt åtgärda eventuella felanmälningar. Med den gamla belysningen gör vi två ronderingar per år. Då byter vi ut trasiga ljuskällor och säkringar samt rengör armaturerna. Dessutom gör vi seriebyte av ljuskällor vart fjärde år. Det slipper vi med LED-belysningen. Nu behöver vi bara tvätta de nya LED-armaturerna och kolla att de är rätt riktade, säger Carina Nordin.
