Örjan Borgström
När Elinstallationsreglerna utkom med sin andra utgåva 2009, så blev i ett slag, ett antal nationella standarder omoderna. Många rena elsäkerhetskrav täcktes av Elinstallationsreglerna och andra saker var rent motstridiga det nya regelverket.
2010 samlades ett antal intresserade ur SEK Svensk Elstandards kommitté TK 64 för att påbörja arbetet med att uppdatera dessa standarder. Tanken var från början att vi skulle slå ihop dem till en standard men det visade sig innehålla fler utmaningar än vad vi såg från början.
Att bara lägga ihop standarderna visade sig bli mycket dubbleringar. Istället valde vi att försöka beskriva installationen från servisledning till eluttag. I första avsnitten beskrivs hur servisen kan anordnas, vidare hur el- och driftrum ska utformas. Ett avsnitt om mätsystem följs av förslag på hur el och tele ska anordnas i olika typer av utrymmen.
Standarden ska besvara frågor som:
- Hur ska en servis i ett flerbostadshus utformas?
- Vad är skillnaden på elrum och driftrum?
- Hur ska en mätarplats se ut?
- Hur många eluttag ska vi ha i ett rum?
- På vilken höjd ska en strömställare monteras?
- Hur många el- och teleuttag ska det finnas vid en huvud TV-plats?
- Sammanlagd effekt för ett flerbostadshus?
- Etc.
Förslag på svar till dessa frågor och många fler finns beskrivna i ett avsnitt i standarden som i första hand är avsedd för bostäder men standarden fungerar även för kontor-, butiks- och små industrilokaler. I många fall finns det, förutom grundläggande rekommendationer, förslag på hur man ytterligare kan förbättra komfort eller energibesparing genom användande av tidsstyrning och närvarodetektering.

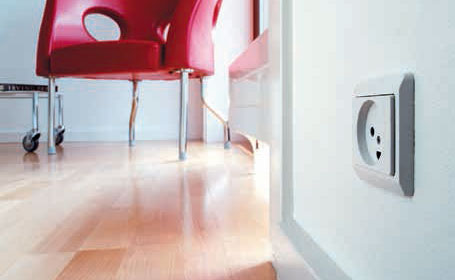

En fråga som ledde till långa diskussioner var de generella måtten för hur eluttag ska placeras. Förståeliga argument för att minska ergonomiska påfrestningar vid montage framfördes, medan andra argumenterade för att eluttag inte kan placeras på 900 millimeter i sov- och vardagsrum. Detta skulle vara en risk för barn, plus rent estetiskt fel.
Resultatet blev att standarden anger att eluttag placeras på en höjd som är anpassad till den användning och funktion uttaget har, utan att ange något mått. Mått finns dock för många eluttag för särskilda ändamål, till exempel städuttag, uttag i hall och uttag vid fönster.
Däremot ökas antalet eluttag något då måtten mellan eluttag minskas från fyra till 3,75 meter. I standarden står också att det ska finnas kommunikationsuttag på 3,75 meter, vilket kommer från europastandarden SS-EN 50 173-4. Nationell standard får inte vara motstridig europeisk, så då fick det bli så. För att lindra för de som anser detta fördyrande lades det in en extra notering ”- För de fall fler eller färre kommunikationsuttag behövs kan en särskild överenskommelse träffas om detta.”
En omfattande beskrivning ger också tips om hur eluttag och belysningsuttag i ett kök ska anordnas. Men här ska vi komma ihåg att det ofta är köksmaskinernas utformning som mycket styr hur uttagen kan placeras.
I standarden ges också råd för kontorsutrymmen, trapphus, garage, förråd etcetera.
Målet för standarden är att ge möjligheter för en modern elinstallation med både komfort och möjlighet till energibesparing. Standarden anger till exempel att:
Miljö- och energibesparande åtgärder ska utföras i den grad det är möjligt. Exempelvis kan allmän belysning, spis (spishäll, spis, ugn) samt andra apparater som inte behöver vara på då ingen vistas i byggnaden kunna frånkopplas med en strömställare. Detta kan utföras till exempel genom sektionering av gruppcentral och kontaktor eller via så kallat intelligent styrsystem.
En standard med så här många förslag på lösningar går inte att hänvisa till rakt av. Det krävs ett ordentligt jobb av den föreskrivande konsulten att tillsammans med beställaren komma överens om hur anläggningen ska utföras. Standarden får då fungera som en idébank med förslag på hur olika saker kan lösas för att kunden ska få en installation som uppfyller de önskemål som finns.
Som ett exempel föreslår standarden att:
- Minst ett eluttag placeras i liv med fönsterbrädan vid fönster alternativt i fönstersmyg.
- Efter överenskommelse kan ovanstående uttag eller ett av uttagen/brunnarna vara styrt via skymningsrelä och dygns- eller veckokopplingsur. I sådant fall ska detta uttag även kunna stängas av via strömställare med indikering typ off – automatik.
Här finns en minimirekommendation kompletterad med ett förslag till att ytterligare förbättra både komfort och elförbrukning. Standarden innehåller en mängd sådana förslag.
Denna standard är viktig för både föreskrivande och konstruerande konsulter, elinstallatörer, projektledare, ledande montörer och serviceelektriker.
Standarden utkom den 16 september och finns nu att köpa. Samtidigt startar EUU kurser där man genom realistiska övningar visar hur standarden kan tillämpas och tolkas i olika situationer, se www.euu.se/Elsäkerhet.
