Potentialutjämning

Potentialutjämning är ett samlingsbegrepp för åtgärder som vidtas för att reducera spänningar mellan olika punkter i en anläggning. Detta samlingsbegrepp går att bryta ned i två huvudgrupper – skyddsutjämning och funktionsutjämning. Viktigt att tänka på är varför potentialutjämningen ska utföras. Är det fråga om både skydds- och funktionsutjämning eller räcker det med skyddsutjämning?

Skyddsutjämning

Skyddsutjämning ingår i skyddsåtgärden "Skydd genom automatisk frånkoppling av matningen" enligt Elinstallationsreglerna, avsnitt 411. Avsikten med skyddsutjämning är att skydda mot elchock genom att reducera beröringsspänningar som kan uppstå inom installationen. Beröringsspänningar kan uppstå bl a genom att spänningar sprids via främmande ledande delar på grund av fel antingen inom installationen eller inom matande elnät.



Skyddsutjämning finns i två varianter:

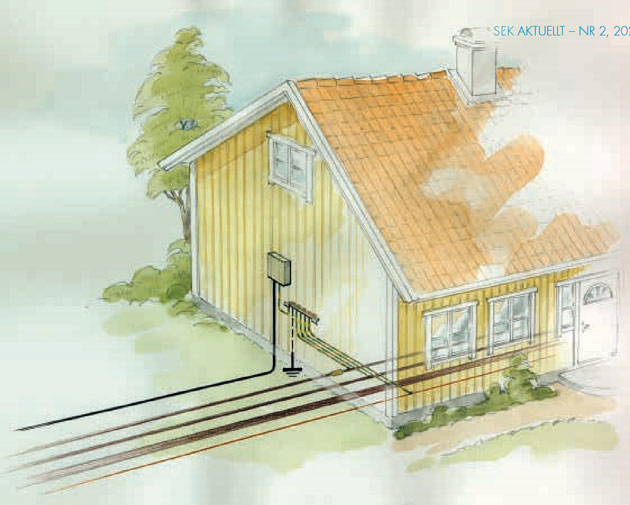

Skyddsutjämning till huvudjordningsskenan ska alltid utföras, då det skyddar mot fel utanför installationen som ligger utanför anläggningsinnehavarens kontroll. Kompletterande skyddsutjämning utförs i de fall den automatiska frånkopplingen i installationen inte ger ett tillräckligt skydd mot elchock, t ex om frånkopplingstider inte kan uppfyllas eller som ett avsnitt i Elinstallationsreglerna, del 7, anger, att kompletterande skyddsutjämning ska utföras.

Funktionsutjämning

Funktionsutjämning har till uppgift att reducera spänningarna mellan olika punkter i en anläggning i syfte att skydda utrustning, apparater och system mot skada och funktionsstörningar och mot nedsättning av funktionssäkerheten och utförs om behovet finns. Funktionsutjämning har inte till uppgift att skydda mot elchock.



Vad har glass med potentialutjämning att göra?

Såväl glass som potentialutjämning finns i många smaker. Den som beställer potentialutjämning till sin byggnad kan få en överraskning på samma sätt som den som går in på en glassbar och beställer en glass. Det kan bli vad som helst – bra som dåligt. Därför är det, som tidigare nämnts, viktigt att fundera över varför potentialutjämningen ska utföras.



För närvarande är SEK Handbok 449, Potentialutjämning i industriella elanläggningar, under omarbetning. Den ska även slås samman med SEK Handbok 413, Skyddsutjämning i byggnader. Dessa båda handböcker gavs ut för elva respektive åtta år sedan och är i behov av uppdatering.

Den kommande handboken samordnar och klargör skillnaderna mellan de olika typerna av potentialutjämning och underlätta tillämpning av Elinstallationsreglerna. Handboken kommer att rikta sig främst till projektörer och installatörer, men även anläggningsinnehavare kan ha hjälp av vägledningen. Standarder anger såväl rekommenderade säkerhetsnivåer för skydd mot elchock som råd för skyddsnivåer mot störningar för säker funktion i elinstallationer, därför är det viktigt och effektivt att använda sig av standarder och vägledande handböcker i allt tekniskt arbete, inte minst vid arbete med potentialutjämning.

SEK-kommittéer som aktivt arbetar med potentialutjämning på både nationell och internationell nivå är TK 64 Elinstallationer för lågspänning samt skydd mot elchock, TK 31 Elmateriel för explosiv atmosfär och TK 44 Elutrustning för maskiner. Alla svenska organisationer, företag, institutioner, myndigheter och statliga verk kan delta i SEK:s standardiseringsarbete. Läs mer och anmäl ditt deltagande på SEK:s hemsida www.elstandard.se.

Missa inte heller SEK:s digitala prenumerationstjänst SEK e-Standard, där du och ditt företag själva kan forma ett eget digitalt bibliotek med just de standarder och handböcker ni behöver i det dagliga arbetet. Genom SEK e-Standard har du alltid tillgång till det senaste, men även äldre standarder och handböcker. Detta är viktigt och användbart inte minst för dem som arbetar i gränssnittet mellan gammal och ny installation.

Läs mer om SEK e-Standard på SEK:s hemsida,  www.elstandard.se, alternativt kontakta Krister Elfgren direkt via mejl, [email protected] eller per telefon 08-444 14 07.

Joakim Grafström, SEK Svensk Elstandard
