Utmaning

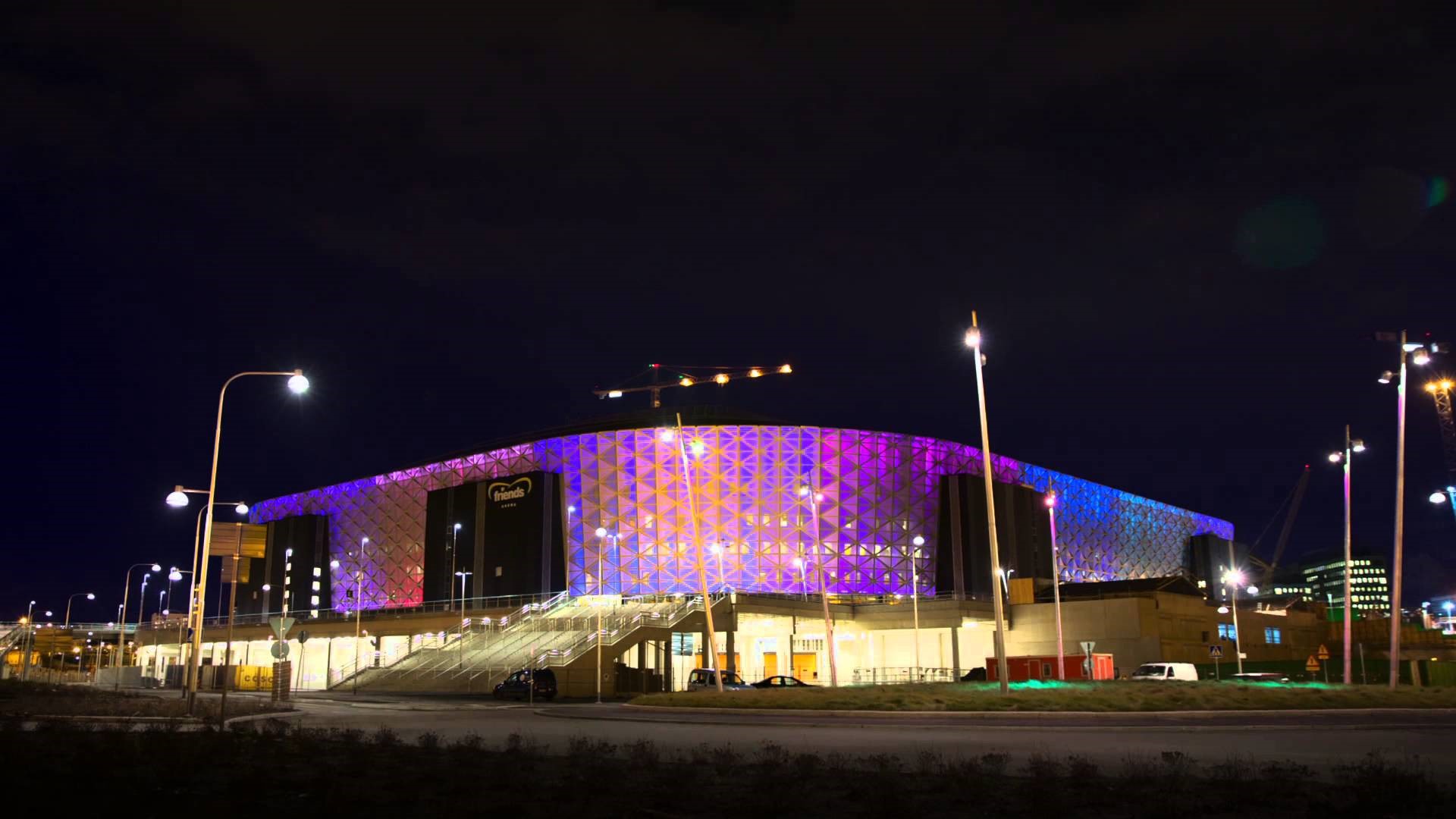

Med sin nybyggda moderna arkitektur behövde Friends Arena ny och spännande belysning. Tanken var att utforma en levande utsida som kunde förändras så att den passar alla typer av evenemang. För att åstadkomma detta letade arenans belysningsdesigners efter en RGB-arenabelysning som var tillräckligt kraftfullt för att lysa upp hela den 24 meter höga utsidan både ovan- och nedifrån.
Utmaningen låg i att hitta ett sätt att lysa upp exteriören, bestämma var man ska placera armaturerna och hur man monterar dem för att kunna skapa en belysningsupplevelse genom att byta färger. Jag nådde slutsatsen att den 24 meter höga exteriören gynnades av att vara upplyst från ovan och under. Armaturerna, som är 1200 mm långa, placerades i steg om 3 meter. De monterades horisontellt längs exteriörens längd och deras ljus riktades mot nästa armatur. I samarbete med arkitekten valdes en yta med rätt färgton och ytstruktur för att förbättra och reflektera ljuset på bästa möjliga sätt. Om gipsytan är för jämn reflekteras inte färgtonen och om det är för grova yta kommer skuggor att uppstå. Vi valde en betongyta med medium matt karaktär med en struktur som inte är för grov, säger Helena Åkerberg, belysningsarkitekt för Lighthouse AB.
Lighting solution
Armaturerna är placerade 470 mm från väggen och något vinklade inåt mot väggen. Om de placerats för nära väggen skulle de inte kunna projicera ljuset vid den kritiska gränsen på 12 meter. Denna belysningslösning har skapats för enkelt underhåll. Stockholm Lighting Company AB levererade och programmerade arkitektonisk belysning och fungerade som min partner under designdelen, säger Helena Åkerberg. Philips jobb var att uppfylla belysningskraven från FIFA, samt begränsa antalet armaturer för att uppnå lägsta möjliga strömförbrukning. 316 stycken ArenaVision MVF404 strålkastare installerades runt arenans rektangulära form och 16 stycken ArenaVision-strålkastare med hot restrike funktion valdes som nödbelysning. Strålkastarna monterades i kluster på en gångväg, 42 meter upp i luften. Det finns totalt tio armaturkluster - tre på varje lång sida och en i varje hörn. Varje strålkastare är individuellt riktad för att uppfylla FIFA-kravet, där belysning för HD TV-sändning måste ligga under 3500 lux.
Advantages
Den arkitektoniska belysningen var tänkt att vara lugn med mjuka färgförändringar. Ljusinställningen behövde viss jämnhet för att ge intrycket att utsidan har målats i olika färger, och det har vi verkligen lyckats, säger Helena Åkerberg.
Läs mer om den fantastiska belysningen på Friends Arena:
www.lighting.philips.se/projekt/projekt/sport-och-arena/friends-arena
Här kan du se en timelapse på arenans exteriör och hur den kan lysas upp:
