Ordervärde: Cirka sju miljoner kronor
Fastighetsägare: Landstinget Uppsala län
Elkonsult: Hagerud Elteknik/Schneider Electric
Installatör: Sallèn

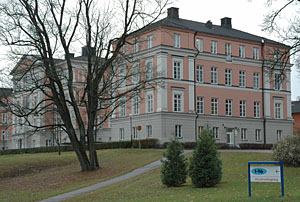

Akademiska är ett av Sveriges äldsta och största universitetssjukhus. Sjukhuset, som har en nästan 300 årig historia, är länssjukhus för Uppsala län och ett av landets ledande specialist-, utbildnings- och forskningssjukhus. Totalt finns nästan elva hundra vårdplatser. Antalet anställda är cirka 7 500.
Under 2005 har Schneider Electric slutfört projektet för mottagningsstation MS1. Samarbetet startade redan 1999 då Schneider Electric levererade system och produkter till mottagningsstation MS2, ett projekt som utföll till stor belåtenhet för sjukhusets driftavdelning.
Stig Sjöström
– Vi har kunnat genomföra ombyggnaderna utan att någon verksamhet inom sjukhuset störts, säger Stig Sjöström som är driftsansvarig för el på Akademiska Sjukhuset.
Kraftdistributionen inom sjukhuset består av två mottagningsstationer som tar emot 11 kV från Vattenfall. Mottagningsstationerna fördelar den inkommande högspänningen till sjukhusets elva nätstationer. Varje nätstation har mellan två och sex transformatorer, totalt 32 stycken.
Till varje nätstation finns en matning från respektive mottagningsstation vilket innebär att om matningen från den ena mottagningsstationen skadas träder den andra in och klarar driften utan avbrott.
Projektet omfattar:

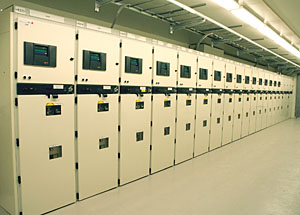

• 20 ställverksskåp 12 kV, H2000
• Reläskydd Sepam 2000
• Secom stationsdator
• Kontrollskåp KA3 med bland annat PLC Modicon TSX Premium

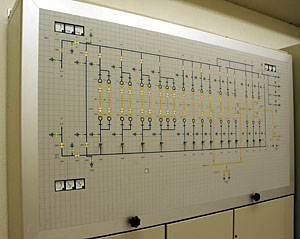

• Mosaiktavla
• Ombyggnad av mosaiktavla i MS2 ffån vår leverans 1999
• Korskopplingsskåp KA4
• Provning och idrifttagning
• Konstruktion och dokumentation
• Funktionsansvar över anläggningen
Projektledare: Claus Haga
Tomas Palmertz, ansvarig för stationsdatorkommunikationen
Håkan Soläng, konstruktionsansvarig
Schneider Electric har levererat:
Sepam 2000
12-36 kV ställverk typ H2000/H96
PLC-system - Hårdvara
