KNX-busskabel
Det finns KNX-kabel som är godkänd för att exempelvis installeras i samma rör samt tillsammans med kraftkablar på kabelstegar. Vid skarvning av KNX-kabel, är det viktigt att hålla tillräckligt isolationsavstånd till kraftkablarna. För att klara det så kan man exempelvis dela på kopplingsutrymmena, till exempel separata dosor eller använda en dosa med mellanvägg.
Då man använder små KNX-aktorer, så kallade bryt- eller dimmerpuckar för infällt montage, så använder man samma dosa. Här är det viktigt att se till att kraft- och KNX-ledarna är väl isolerade från varandra.
Typ av KNX-busskabel
Endast kabel avsedd för KNX-installationer får användas. Den så kallade busskabeln som är märkt KNX (EIB) ska vara testad och godkänd av eller listad hos KNX Association.
Kablarna kan bland annat vara av följande typ: HCHM 2x2x0.8 eller JH(St)H 2x2x0,8. Denna är halogenfri och finns bland annat med grön, vit eller grå yttermantel.

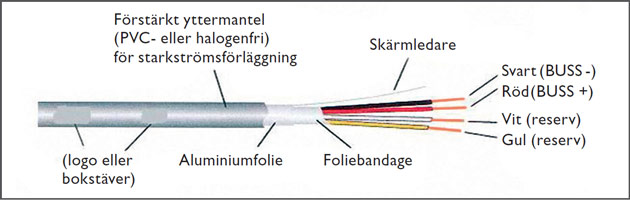

KNX-kabel
Det finns dessutom andra typer av KNX-kabel, med andra beteckningar, som inte listats här. Om andra varianter än ovan nämnd variant används så säkerställ att de är godkända.
Kabeln ovan har av KNX-standarden föreskriven:
- Kraftigare ledarisolering och tjockare mantel för att uppfylla kraven på en starkströmskabel.
- Slingresistans på 72 ohm/km och kapacitansen 0,12 μF/km
- Ledarnas färger är för par 1 röd och svart, för par 2 gul och vit.
Vid installationen användes röd/svart för KNX-bussen. Gul/vit är normalt reserv-par men kan användas till annat vid behov. Det gul/vita paret får dock endast anslutas till SELV-spänning.
Endast godkända kabeltyper kan garantera en korrekt starkströmsmässig KNX-installation med felfri telegramöverföring.
Avstånd mellan busskabel och 230/400 V-kabel
Beakta avstånden till omgivande kablar vid installation i byggnad och apparatskåp.

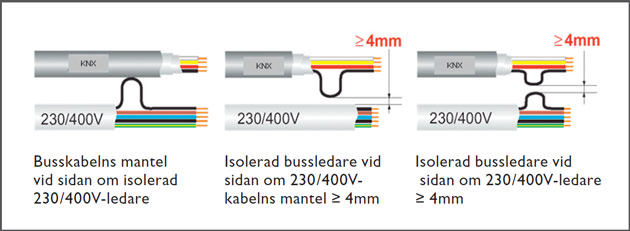

Avstånd mellan omgivande kablar
KNX och kraftkabel i samma dosa med skiljevägg
Förläggning av KNX-busskabel i byggnad
Endast kabel avsedd för KNX-bussinstallation får användas. KNX-busskabeln förläggs separat eller tillsammans med starkströmskablarna. Det innebär att busskabeln ska förläggas på stegar och rör avsedda för starkströmskablage. De får inte förläggas på stegar och rör avsedda för till exempel tele- och data. Se även leverantörernas specifikationer om tillåtet förläggningssätt. Vid fara för mekanisk åverkan ska kabeln skyddas i exempelvis kanaler eller rör.
KNX-busskabeln kan förläggas i linjestruktur (från apparat till apparat), i stjärn- och trädstruktur, eller som en kombination av dessa. Kabeln får inte kopplas ihop till en sluten slinga och avslutningarna får aldrig förses med slutmotstånd (termineringsresistans).

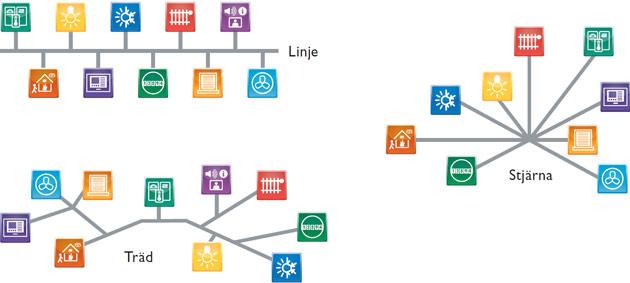

Exempel på förläggning av KNX-kabel
Förläggning av KNX-busskabel i apparatskåp
Endast kabel avsedd för KNX-bussinstallation får användas. Utifrån kommande KNX-busskabel får inte skarvas via plintar utan ska gå direkt till en KNX-apparat och anslutas med en KNX-bussklämma eller till DIN-monterad KNX-bussklämma.
Exempel på kopplingsplint med 4 respektive 8 anslutningar.
Kopplingen mellan KNX-apparater inom apparatskåpet görs genom att använda det tvinnade röd/svarta paret i KNX-busskabeln. Den avmantlade delen av KNX-busskabeln ska vara så kort som möjligt. OBS! Avstånd till omgivande kraftkabel för avmantlad KNX-kabel.
Avmantling av busskabel
Vid avmantling av busskabeln ska aluminiumskärmen, bi-ledaren och foliebandaget skäras av. Gul/vit par avlägsnas inte utan böjes bak över manteln och isoleras med eltejp eller krympslang.

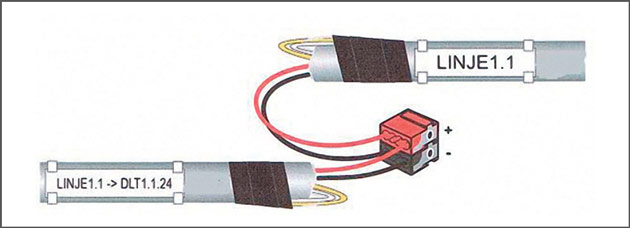

KNX-kabelns avmantling, förgrening/skarvning och märkning
Skalning av enskilda ledare
För att skala KNX-kabelns färgade ledare så bör man använda anpassat verktyg, till exempel kabelskaltång med anpassning för ledararea, för att inte riskera anvisningar i ledaren och eventuella framtida kabelbrott.
Exempel anpassad på kabelskaltång
Förgrening och skarvning av KNX-busskabel
KNX-busskabeln grenas och skarvas i kopplings- och apparatdosor. Den får inte förgrenas eller skarvas i gemensam dosa med 230/400 V-kabel, såvida dosan inte är försedd med skiljevägg eller annan isolationsmetod, så att 4 mm isolationsavstånd säkerställs mellan bussdelen och 230/400 V-delen. KNX-busskabelns röda och svarta ledare avisoleras 6-8 mm och ska skarvas med godkända röd/svarta KNX-bussklämmor (kopplingsplintar).
En KNX-standardklämma har plats för fyra ledningspar. Om mer än 4 KNX-kablar skarvas i samma dosa kan flera klämmor sätta ihop för att få nödvändigt antal anslutningar. Det finns även KNX-bussklämmor med fler anslutningar. I de fall gul/vit ledare ska förgrenas/skarvas användes den speciella gul/vita bussklämman. Avslutas KNX-busskabeln i en dosa utan apparat ska kabeländen förses med en KNX-bussklämma, med motsvarande färger (röd/svart eller gul/vit).
OBS 1! Busskabelns skärm och skärmledare ska skäras av för att inte riskera kontakt med jord.
OBS 2! Busskabelns skärm och skärmledare får aldrig skarvas eller anslutas till jord.
Märkning av KNX-busskabel
KNX-busskabelns identifiering med KNX-text eller KNX-logo ska synas vid förgrenings-/skarv-stället. Kabeln ska märkas med linjenummer i alla ändar.
Vid stjärnförgrening rekommenderas att även kabelns destination till apparatnummer ingår i märkningen. Detta underlättar framtida felsökning.
KNX-busskabellängder
För att garantera en säker drift av KNX-anläggningen får i tabellen nedan angivna kabellängder inte överskridas.

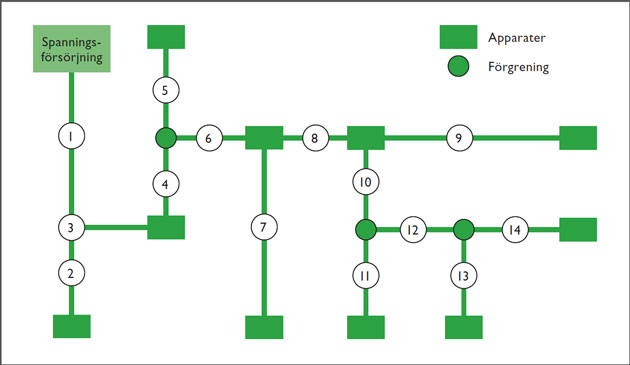

KNX-kabels tillåtna längder
Maximal kabellängd per linjesegment: 1 000 m (sträckor 1+2+3+4 ... 14)
Maximal kabellängd mellan spänningsförsörjning och apparat: 350 m (till exempel sträckan 1+3+4+6+8+10+12+14)
Maximalt avstånd mellan två apparater: 700 m (till exempel sträckan 2+3+4+6+8+10+12+13)
I de fall då avstånden från spänningsförsörjningen inte kan innehållas är det möjligt att komplettera linjen med ytterligare en spänningsförsörjning. Minimalt avstånd mellan två spänningsförsörjningar är 200 m. Det finns dock tillverkare vars spänningsförsörjningar tillåter närmare placering än 200 m. Kontrollera med leverantören att så är möjligt.
Källa: KNX Installatörshandboken, skaffa hela på www.knxsweden.se
