Värt att notera är att fordringarna gäller för elinstallationer i utrymmen där det finns badkar eller dusch, dock inte i utrymmen med nödanordningar, till exempel nödduschar eller sprinklersystem.
Skydd mot elchock/områdesindelning
Eftersom miljön i ett badrum inte är helt homogen, det vill säga inte likadan i hela utrymmet, så har man delat in utrymmet i områden där reglerna är olika beroende på dels hur mycket vatten man kan förvänta sig att det kan förekommer och dels i vilket "skick" personer är i inom respektive område. Med "skick" menar jag här om man är torr eller våt samt påklädd eller avklädd. I slutändan är det faktorer som påverkar risken för skador om man utsätts för en strömgenomgång. Risken för skada är väsentligt mindre om man är torr och påklädd i en torr miljö, än om man är våt och avklädd i en blöt miljö.

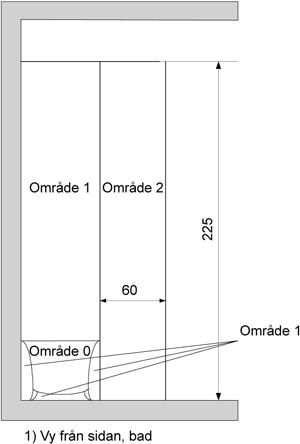

Exempel på områdesindelning
Användning av klenspänning i form av SELV eller PELV
I bad- och duschrum ska man vid användning av klenspänning i form av SELV eller PELV alltid ha ett basskydd (beröringsskydd) som ger en minsta kapslingsklass av IP2X motsvarande. Det vill säga man ska inte använda till exempel oisolerade ledare/linor till klenspänningsbelysning, vilket man kan göra i torra utrymmen.
Jordfelsbrytare
Alla kretsar/gruppledningar som matar bad- och duschrummet ska skyddas av jordfelsbrytare vars märkutlösningsström inte överstiger 30 mA.
Kompletterande skyddsutjämning
I utrymmet förutsätts att man gör en kompletterande skyddsutjämning mellan främmande ledande delar och utsatta delar. Detta beror på att risken för elchock som beror på spänningsskillnader mellan ledande delar som kan anta olika potential är väsentligt större i denna miljö. I Elinstallationsreglerna finns listor med exempel på vad som kan tänkas vara främmande ledande delar, men detta behöver inte innebära att alla ledande delar är främmande ledande delar. Se http://www.elstandard.se/faq/visa.asp?FaqId=-357805841.
En vanlig uppfattning är att man ska förbinda alla utsatta delar och alla ledande delar i badrummet med varandra. Detta ger naturligtvis en spänningsutjämning där spänningsskillnaden i alla lägen blir mycket nära noll. Detta kan vara lämpligt i miljöer där man har känslig elektronik som kan förstöras vid spänningsskillnader på något hundratal millivolt, men det har man sällan i ett badrum. Där är det istället skydd mot elchock som man ska fokusera på.

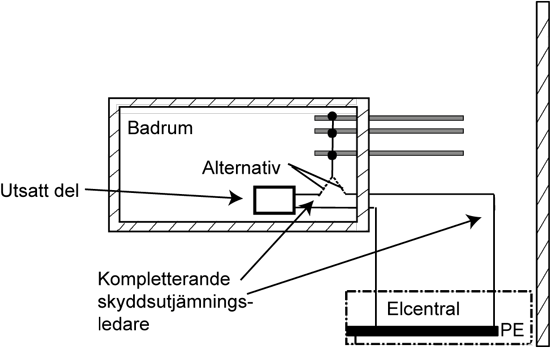

De utsatta delarna är förbundna via skyddsjordsledaren, så någon extra förbindning i badrummet mellan utsatta delar är knappast nödvändig. Eventuella åtkomliga främmande ledande delar behöver dock sammankopplas med utsatta delar. Det kan man göra genom att till exempel ansluta de främmande ledande delarna till en skyddsutjämningsledare som dras till närmaste kopplingsdosa där det finns en skyddsjordsledare att ansluta till. En annan möjlighet är att göra sammankopplingen vid matande gruppcentral. Se http://www.elstandard.se/faq/visa.asp?FaqId=-507448316 för min artikel om skyddsutjämning i SEK-aktuellt nr 2, 2011.
Yttre påverkan
I en blöt miljö som i badrum behöver man välja elmateriel som tål fukt, för att skydda mot fel som kan ge upphov till farliga situationer, till exempel brand eller spänningssättning som kan ge upphov till strömgenomgång genom en person. En korrekt vald kapslingsklass medför också att livslängden för elmaterielen förlängs.
För val av kapslingsklass gäller följande:
- IPX7 i område 0
- IPX4 i område 1
- IPX4 i område 2
Materiel i område 1 och 2 som utsätts för vattenbesprutning behöver dock minst ha kapslingsklass IPX5.
För elmateriel som placeras utanför områdena anges ingen specifik kapslingsklass med hänsyn till eventuell fukt. Här får man helt enkelt göra en bedömning på samma sätt som man gör i andra fuktiga eller våta miljöer. Enklast är att ta sig en titt i avsnitt 751 som anger att utrymmen eller delar av utrymmen där luften är så fuktig att imma avsätter sig på väggar och tak eller på elmateriel, men där vattendroppar endast i undantagsfall bildas, anses vara fuktiga utrymmen. Där gäller minsta kapslingsklass IPX1.
Placering av elmateriel/apparater
För respektive område finns vissa restriktioner om vilken slags materiel och apparater man bör placera där. Nedan följer en sammanfattning av dessa rekommendationer.
Område 0
Endast elapparater som är avsedda för montering i området enligt tillverkarens anvisning ska användas. Dessutom ska skyddsåtgärden ”skydd genom användning av SELV” tillämpas med spänningen begränsad till 12 V AC eller 30 V DC. Strömställare, överströmsskydd och dylikt ska inte placeras här.
Område 1
Här får kopplingsdosor och tillbehör* för matning av elapparater i områdena 0 och 1 placeras. Uttag för SELV och PELV kan också monteras under förutsättning att spänningen inte överstiger 25 V AC eller 60 V DC. För elapparater som ska monteras i område 1 gäller att de ska vara fast monterade och fast anslutna. De ska också vara avsedda att monteras i område 1 enligt tillverkarnas anvisningar.
Materiel som avses i standarden är:
- bubbelbadkar
- duschpumpar
- materiel som är skyddad av SELV eller PELV vars märkspänning inte överstiger 25 V AC eller 60V DC
- ventilationsutrustning
- handdukstorkar
- vattenvärmare
- ljusarmaturer.
Det går dock inte att utesluta att annan materiel kan komma ifråga för installation i område 1, men det bör då framgå av tillverkarens anvisning att materielen är lämplig för detta.
Område 2
Alla typer av tillbehör* utom nätanslutna uttag kan monteras. Dock får uttag för SELV och PELV monteras. Spänningsbegränsningen för område 1 gäller dock inte, utan de vanliga SELV- och PELV-gränsvärdena kan användas – 50 V AC eller 120 V DC. Rakapparatsuttag enligt SS‑EN 61558‑2‑5 får också monteras.
Ledningssystem

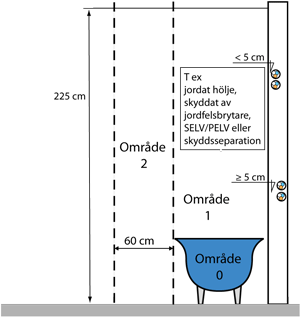

För ledningssystem som matar elmateriel i områdena 0, 1 eller 2 och är monterad på delar av väggar som gränsar till dessa områden gäller generellt fordringarna enligt figuren nedan.
Golvvärme
Värmekablar eller värmefolier kan användas förutsatt att de är täckta av antingen en metallmantel, ett metallhölje eller ett metallnät. Metallnätet, metallmanteln eller metallhöljet ska anslutas till den matande kretsens skyddsjordsledare, det vill säga vara skyddsjordat. Då man använder skärmade värmekablar behövs inget metallnät om man jordar skärmen.
Källa: Joakim Grafström, SEK-aktuellt
