Det korta svaret är JA!
Mats Jonsson Eltrygg Miljö svarar och förklarar
En skyddsledare får vara gemensam för flera grupper och ska då dimensioneras mot den grupp som skyddas av största överströmsskydd. Se elinstallationsreglerna punkt 543.1.4. Om vi utgår från att ugnen behöver ett överströmsskydd med märkström16 A blir denna styrande. Men som visas i ”2. Får man göra så här?”, så räcker det med en ledararea om 1,5 mm2.
Ett rör och kabel får innehålla flera grupper (kretsar), se elinstallationsreglernas punkt 521.6 och 521.7. Det man bör tänka på är att röret nu innehåller flera belastade ledare, i ert fall fyra belastade ledare. Det finns några olika sätt att bestämma belastningsförmågan när det finns flera kretsar i ett rör. Metoden i 52B.5.1 ger i allmänhet en onödig marginal då metoden är alldeles för grovhuggen.
Man kan istället använda omräkningsfaktor för fall 1 i tabell 52B.17, i detta fall 0,8.
Ett annat alternativ kan vara att utgå från tabeller med tre belastade ledare och använda omräkningsfaktor enligt avsnitt 6.2 i SEK Handbok 421 (formel 6.3). Metoderna ger ungefär samma resultat men kanske känns metoden med faktorn 0,8 mer logisk då den används mot 2 belastade ledare.
Om vi utgår från tabell B52.2 med två belastade ledare och maximalt tillåten ledartemperatur om 70 °C. kan följande belastningsförmåga fastställas.
Area 1,5 mm2: 0,8 x 14,5 0 = 11,6 A vilket medför att uttag till micro/kyl/frys kan skyddas med dvärgbrytare med märkström 10 A.

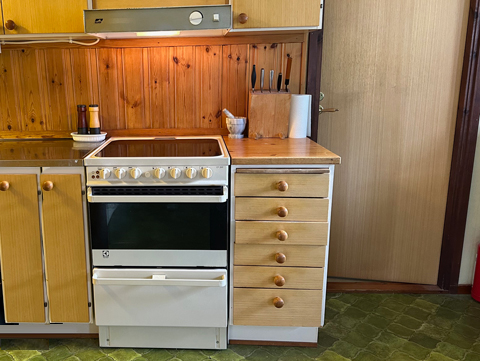

Area 2,5 mm2: 0,8 x 19,5 = 15,6 A kan användas till ugn med märkeffekt 3,5 kW (15,2 A). Denna dvärgbrytare behöver endast utgöra kortslutningsskydd då ugnen inte kan medföra överlastström, se 433.3.1.
Röret kommer sålunda innehålla dels en grupp med L- och N-ledare med arean 2,5 mm2 till ugnen, dels en grupp med L- och N-ledare med arean 1,5 mm2 till micro/kyl/frys och dels en gemensam skyddsjordsledare med arean 1,5 mm2.
