Det korta svaret är JA!
Mats Jonsson Eltrygg Miljö svarar och förklarar
Det finns två metoder i elinstallationsreglerna för att bestämma area på skyddsledare. Antingen väljer man enligt tabell 54.2 eller så beräknar man arean enligt formeln i 543.1.2. För de ledarareor ni omnämner ger alltid beräkningen en mindre area än tabell 54.2.
Formeln i 543.1.2 i SS 436 40 00:
Där
S är minsta area på skyddsledaren
I är funktionsströmmen för vald säkring vid aktuell frånkopplingstid
t är längsta frånkopplingstid
k är faktor hämtad från tabell 52A.2 – 52A.6
För effektbrytare och dvärgbrytare kan I2t hämtas från tillverkarens datablad.
När man använder smältsäkring som kortslutningsskydd kan I och t hämtas i tabell A.3 i SEK Handbok 421. Om huvudsäkringens märkström är 25 A kan följande värden hämtas från tabellen.
Om t är längst 5 sekunder är I = 110 A
För en FQ kan faktorn k hämtas från tabell 54A.4. k är då lika med 115. Därmed kan arean beräknas.

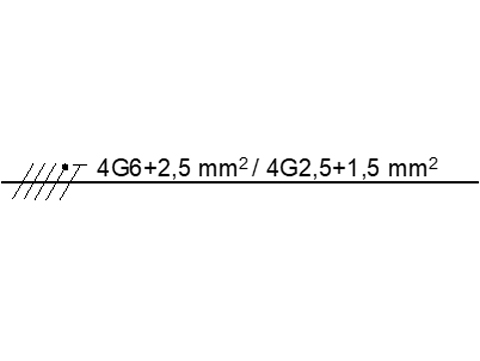

Det vill säga det räcker med en ledararea om 2,5 mm2 på skyddsjordsledaren i huvudledningen.
Om ni använder dvärgbrytare med märkström 16 A som skydd för spisledningen kan man förfara på följande sätt. Vi utgår här från att det är Hager MCS 16 A som används som överströmsskydd för spisledningen. Största påkänning på skyddsledaren blir vid högsta kortslutningsström. Enligt diagrammet nedan anger Hager att genomsläppt energi I2t blir knappt 20 000 A2s vid en kortslutningsström om 6 kA. För enkelhets skull utgår vi från 20 000 A2s.
Därmed kan arean beräknas.
Man bör inte använda en mindre area än 1,5 mm2 på en skyddsledare vilket i detta fall blir minimiarea för skyddsjordsledaren i gruppledningen.
Diagram från Hager datablad för dvärgbrytare MCS
